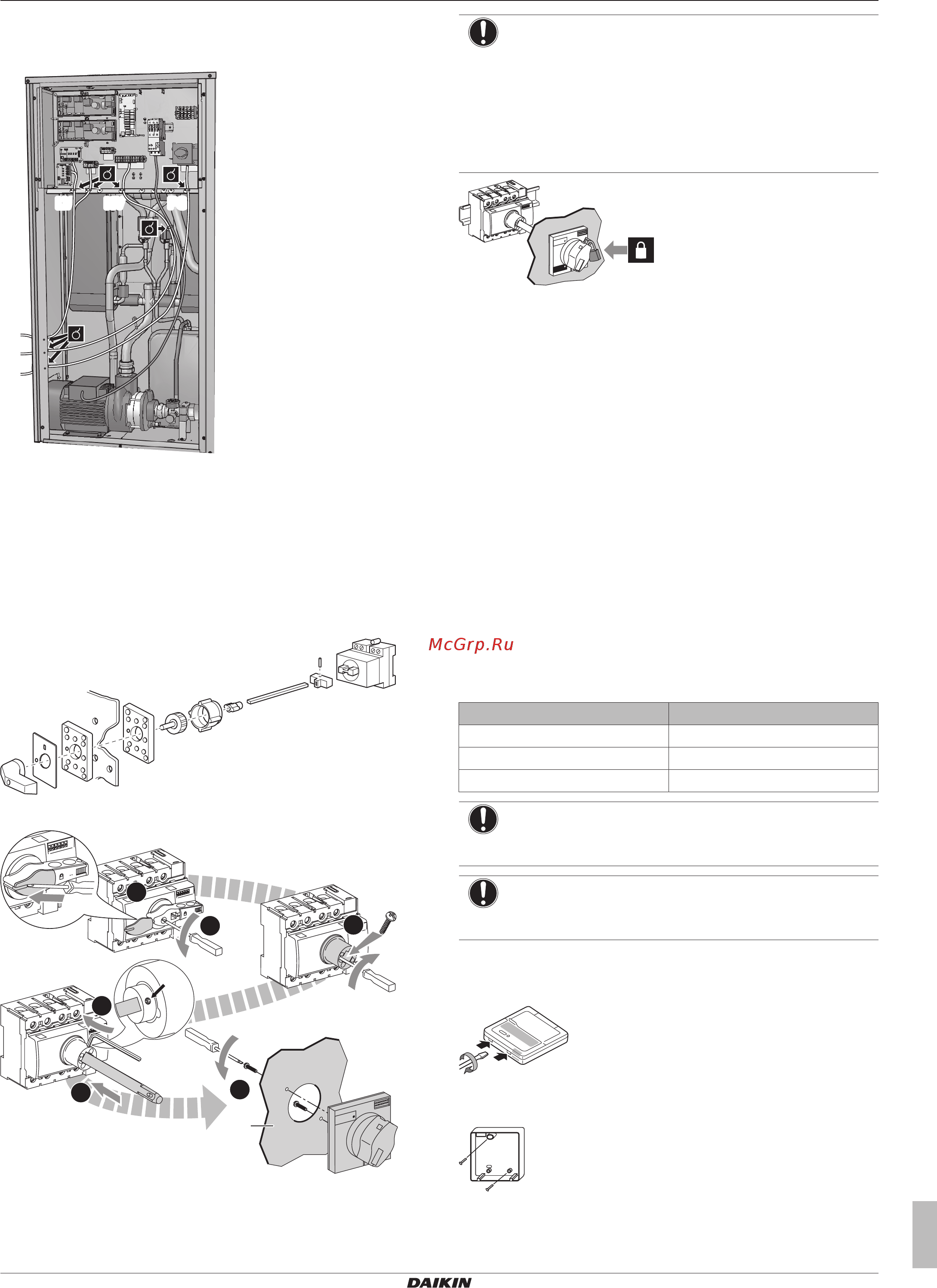

5 Монтаж
Руководство по монтажу и эксплуатации
13
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04
5.4.2 Прокладка и крепление линии
электропитания
LV
HV
PS
LV
HV PSLV HV PS
PS Электропитание
HV Высокое напряжение
LV Низкое напряжение
5.4.3 Монтаж ручки главного выключателя
Откройте панель 1 и смонтируйте детали ручки главного
выключателя. Ручка главного выключателя монтируется на
панели1.
EWAQ+EWYQ016~032
EWAQ+EWYQ040~064
N
5
8
ÿ
2
5
8
Ø
1
I
4
N
1
1
2
2
5
1 N•m
N
1
1
2
2
3
0.7 N•m
6
ON
A
ПРИМЕЧАНИЕ
Когда главный выключатель находится в положении
ВЫКЛ, его можно заблокировать с помощью
подходящего навесного замка. См. приведенную ниже
иллюстрацию.
Помните о том, что в этом случае навесной замок
необходимо открыть и снять, прежде чем главный
выключатель можно будет повернуть в положение ВКЛ.
N
1
1
2
2
ON
I
OFF
O
5.4.4 Подключение электропитания и
кабелей управления
1 Откройте крышку блока электрических компонентов.
2 Используя соответствующий кабель, подсоедините кабели
электропитания и связи к соответствующим клеммам, как
показано на электрической схеме.
3 Прикрепите кабели с помощью стяжек к креплениям стяжек
кабелей в целях устранения натяжения, избегая
соприкосновения кабелей с трубами и острыми краями. Ни
в коем случае не сжимайте кабели, уложенные в связки.
4 Закройте крышку блока электрических компонентов.
5.4.5 Монтаж пульта дистанционного
управления
В комплектацию входит пульт дистанционного управления,
позволяющий легко и удобно задавать параметры работы
блока, осуществлять его эксплуатацию и обслуживание. Прежде
чем начать пользоваться пультом дистанционного управления,
установите его, как описано ниже.
Характеристики кабелей Значение
Тип 2-жильный
Сечение 0,75~1,25 мм
2
Максимальная длина 500 м
ПРИМЕЧАНИЕ
Проводка для подключения в комплект поставки НЕ
входит.
ПРИМЕЧАНИЕ
Вспомогательный пульт дистанционного управления
монтируется в помещении.
1 Вставьте в щели в задней части пульта дистанционного
управления плоскую отвертку и снимите переднюю часть
пульта.
2 Прикрепите пульт дистанционного управления к ровной
поверхности.
