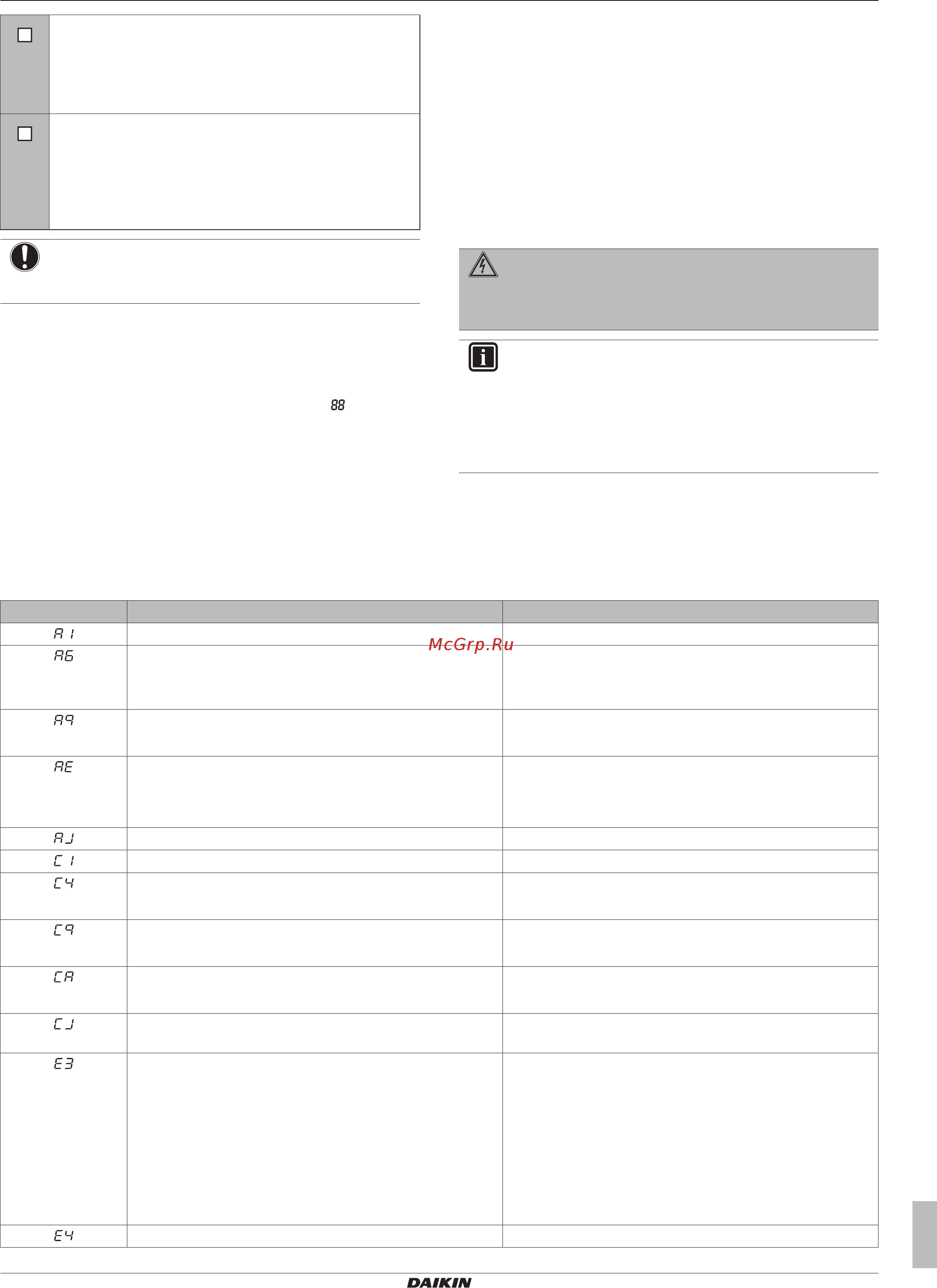

8 Поиск и устранение неполадок
Руководство по монтажу и эксплуатации
25
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04
Дата монтажа и настройка
Запишите дату монтажа на этикетке, находящейся на
внутренней стороне передней панели внутреннего
блока, согласно нормативу EN60335‑2‑40, а также
настройки системы, сделанные по месту установки.
Формуляр таймера расписания
Заполните формуляр, приведенный в конце
настоящего документа. При программировании
таймера расписания этот формуляр поможет
определить, какие действия необходимы в тот или
иной день.
ПРИМЕЧАНИЕ
Запуск системы при закрытых клапанах приведет к
поломке насоса.
После выполнения проверки по всем пунктам блок необходимо
закрыть, только после этого на него можно подавать
электропитание. После того, как будет включена подача
электропитания на внутренний блок, во время инициализации
пульта дистанционного управления, которая может длиться до
30 секунд, на пульте будет отображаться символ . В течение
этого процесса пульт дистанционного управления реагировать
на команды не будет.
7.3 Окончательная проверка
Перед включением блока прочтите следующие рекомендации:
▪ После завершения всех монтажных и наладочных операций
обязательно закройте все панели блока. Если этого не
сделать, случайное проникновение рук в оставшиеся
отверстия может привести к тяжелым травмам, поскольку
внутри блока находятся детали, находящиеся под
напряжением, а также горячие детали.
▪ Сервисную панель блока электрических компонентов
разрешается открывать только аттестованному электрику и
только для технического обслуживания.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
НЕ оставляйте блок без присмотра со снятой
сервисной панелью.
ИНФОРМАЦИЯ
Обратите внимание на то, что при первом запуске
потребляемая мощность может быть выше указанной в
паспортной табличке блока. Это явление вызвано тем,
что компрессору необходимо пройти обкатку в течение
48часов для достижения ровной работы и стабильного
энергопотребления.
8 Поиск и устранение неполадок
8.1 Коды неисправности: общее представление
Основной код Причина Способ устранения
Отказ записи в память (ошибка ПЗУ) Обратитесь к местному дилеру.
Неисправность контура циркуляции воды ▪ Убедитесь в возможности протока воды (откройте все
клапаны в контуре).
▪ Принудительно пропустите чистую воду через блок.
Ошибка расширительного клапана хладагента R410A
(K11E/K12E)
▪ Проверьте соединения электропроводки.
▪ Обратитесь к местному дилеру.
Предупреждение по системе циркуляции воды ▪ Проверьте фильтр.
▪ Убедитесь в том, что все клапаны открыты.
▪ Обратитесь к местному дилеру.
Ошибка производительности Обратитесь к местному дилеру.
Плохая связь ACS Обратитесь к местному дилеру.
Ошибка термистора жидкого хладагента R410A (R13T/
R23T)
▪ Проверьте соединения электропроводки.
▪ Обратитесь к местному дилеру.
Ошибка термистора возвратной воды (R12T/R22T) ▪ Проверьте соединения электропроводки.
▪ Обратитесь к местному дилеру.
Ошибка термистора воды на выходе в режиме обогрева
(R11T/R12T)
▪ Проверьте соединения электропроводки.
▪ Обратитесь к местному дилеру.
Ошибка термистора термостата пульта дистанционного
управления
Обратитесь к местному дилеру.
Ошибка высокого давления (SENPH/S1PH) ▪ Убедитесь в том, что в контуре полностью отсутствует
воздух.
▪ Убедитесь в возможности протока воды (откройте все
клапаны в контуре).
▪ Убедитесь в том, что фильтр для воды не засорен.
▪ Убедитесь в том, что все запорные клапаны
хладагента открыты.
▪ Обратитесь к местному дилеру.
Ошибка низкого давления (SENPL) Обратитесь к местному дилеру.
