4 Подготовка
Руководство по монтажу и эксплуатации
6
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04

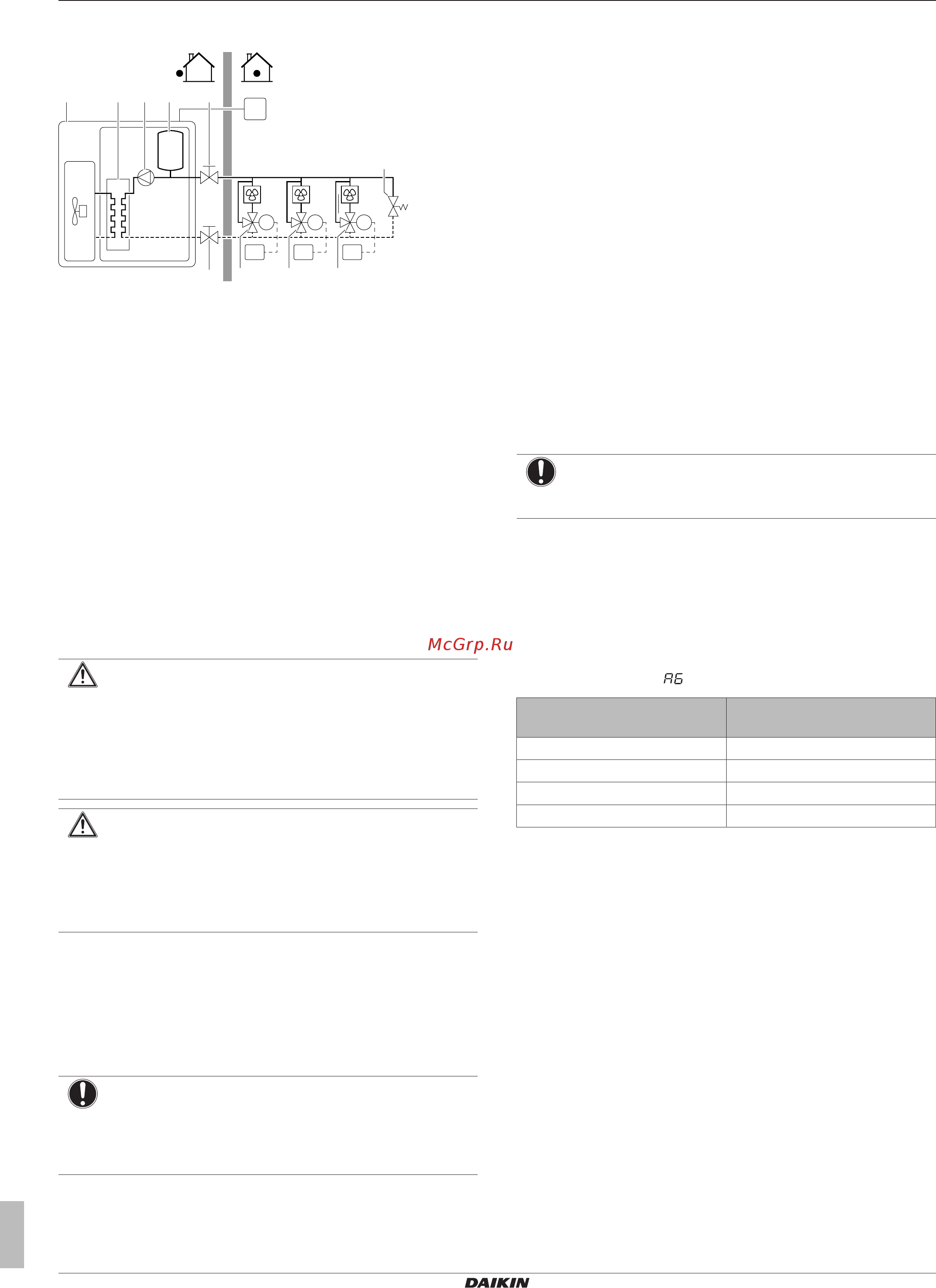

3.2 Компоновка системы
RC
RT1
M1
RT2
M2
RT3
M3
FC1 FC2 FC3
a b c e
e f
i
f f
g
d
a Наружный блок
b Рамный теплообменник
c Расширительный бак
d Насос
e Запорный клапан
f Электроприводной клапан
g Байпасный клапан
FC1…3 Фанкойл (приобретается по месту установки)
RC Пульт дистанционного управления
RT1…3 Термостат помещения
4 Подготовка
4.1 Подготовка места установки
4.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные».
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат НЕ предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система предназначена для установки в
коммерческих и промышленных зданиях.
4.2 Подготовка трубопроводов
воды
4.2.1 Требования к контуру циркуляции
воды
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
▪ Соединения трубопроводов: законодательство.
Выполняйте все соединения трубопроводов согласно
применимому законодательству и инструкциям,
содержащимся в главе “Установка”, с соблюдением
направления впуска и выпуска воды.
▪ Соединения трубопроводов: усилие. При соединении
трубопроводов НЕ прилагайте чрезмерную силу. Деформация
труб может стать причиной неправильной работы агрегата.
▪ Соединения трубопроводов: инструменты. Поскольку
латунь является мягким материалом, пользуйтесь
соответствующими инструментами. При НЕСОБЛЮДЕНИИ
этого правила произойдет повреждение труб.
▪ Соединения трубопроводов: воздух, влага, пыль.
Проникновение в контур циркуляции воздуха, механических
частиц и грязи может привести к поломке агрегата. Во
избежание этого:
▪ Используйте только чистые трубы
▪ При удалении заусенцев направляйте конец трубы вниз.
▪ При прокладке сквозь стену закрывайте конец трубы, чтобы
в нее не попадали пыль и мелкие частицы.
▪ Для герметизации соединений используйте хороший
резьбовый герметик.
ПРИМЕЧАНИЕ
Если в системе имеется гликоль, убедитесь в том, что
используемый резьбовой герметик устойчив к гликолю.
▪ Замкнутый контур. Наружный агрегат может использоваться
ТОЛЬКО в замкнутой водяной системе. Использование
агрегата в открытой водяной системе приведет к избыточной
коррозии.
▪ Расход воды. Минимальный обязательный расход воды
приведен в следующей таблице. Такой расход должен быть
гарантированно обеспечен при любых обстоятельствах. Если
расход будет меньше, работа прекратится и будет
отображена ошибка .
Класс мощности Минимальный обязательный
расход
016+021+025 23л/мин
032 36л/мин
040+050 46л/мин
064 72л/мин
▪ Приобретаемые на месте компоненты: давление и
температура воды. Проверьте, чтобы все компоненты,
установленные в проложенные по месту трубопроводы, были
способны выдерживать давление и температуру воды.
▪ Слив: нижние точки. На всех нижних точках системы должны
быть предусмотрены дренажные отверстия, чтобы
обеспечить полный слив воды из контура циркуляции.
▪ Нелатунные металлические трубы. Используя нелатунные
металлические трубы, изолируйте надлежащим образом
латунные и нелатунные материалы, чтобы они НЕ
контактировали друг с другом. Это предотвратит
гальваническую коррозию.
▪ Запорные клапаны. В комплекте с блоком поставляются два
запорных клапана. Смонтируйте их, как показано на
приведенной далее иллюстрации.
