6 Конфигурирование
Руководство по монтажу и эксплуатации
23
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04
[A‑03]Допустимо высокое/низкое значение температуры
воды на выходе
Эта настройка позволяет задать допустимо высокое (при работе
в режиме обогрева) и допустимо низкое (при работе в режиме
охлаждения) значение температуры при работе блока с
управлением по температуре воды на выходе.
[A‑04] Концентрация гликоля
Эта настройка актуальна только для блоков, оснащенных
дополнительным оборудованием для низкотемпературного
охлаждения.
При изменении этой настройки меняются параметры
предотвращения замерзания относительно концентрации
гликоля.
[A‑04] Описание
0 30% гликоля, минимальная температура
воды на выходе=0°C
1 40% гликоля, минимальная температура
воды на выходе=–10°C
ПРЕДОСТЕРЕЖЕНИЕ
Если концентрация гликоля окажется ниже заданного
параметра, жидкость замерзнет.
[b]Настройки неприменимы
[C] Пределы температуры воды на выходе
Эта настройка используется для ограничения температуры
воды на выходе, выбираемой на пульте дистанционного
управления.
[C‑00]Максимальная температура воды на выходе при
работе в режиме обогрева
[C‑01]Минимальная температура воды на выходе при
работе в режиме обогрева
[C‑02]Максимальная температура воды на выходе при
работе в режиме охлаждения
[C‑03]Минимальная температура воды на выходе при
работе в режиме охлаждения
Это зависит от местной настройки[A‑04].
[C-04]
Эта настройка неприменима.
[d]Настройки неприменимы
[E] Режим обслуживания
[E‑00]
Эта настройка неприменима.
[E‑01]
Эта настройка неприменима.
[E‑02]
Эта настройка неприменима.
[E‑03]
Эта настройка неприменима.
[E‑04]Работа только насоса (функция выпуска воздуха)
При монтаже блока и его вводе в эксплуатацию очень важно
удалить весь воздух из контура циркуляции воды.
Эта местная настройка позволяет запустить насос для
повышения качества удаления воздуха из блока без запуска
самого блока. Насос будет работать в течение 10минут, затем
остановится на 2 минуты, и т.д.
[E‑04] Описание
0 (по умолчанию) Обычная работа блока
[E‑04] Описание
1 Работа на удаление воздуха в
автоматическом режиме в течение
108минут
2 Работа на удаление воздуха в
автоматическом режиме в течение
48минут
[F] Дополнительные настройки
[F‑00] Допустимо высокое значение температуры
возвратной воды
Эта настройка позволяет задать допустимое превышение при
работе блока на охлаждение в условиях включения и
выключения по термостату.
Если температура возвратной воды (RWT) поднимается выше
ниже заданного значения с прибавлением разницы температур,
блок переходит в режим включения по термостату:
ВКЛ по термостату: RWT<Заданное значение+(([F‑00]/2)+1)
Значение настройки [F‑00] изменяется в диапазоне от 0 до 15 с
шагом в 1градус. Значение по умолчанию– 5, то есть разница
температур по умолчанию составляет 3,5.
6.3 Переключение между режимом
охлаждения и режимом обогрева
Блок можно переключать с охлаждения на обогрев и наоборот
двумя способами. Способ переключения зависит от того, как
регулируется температура: по температуре в помещении или по
температуре воды на выходе.
Если работа блока регулируется по температуре в помещении
(с помощью внешнего термостата помещения или термостата
помещения пульта дистанционного управления), переключение
между режимом охлаждения и режимом обогрева выполняется
нажатием кнопки охлаждения/обогрева на пульте
дистанционного управления.
Если работа блока регулируется по температуре воды на
выходе, рекомендуется использовать клеммы ABC наружного
блока (только на моделях с тепловым насосом). Расположение
клемм показано на рисунке ниже.

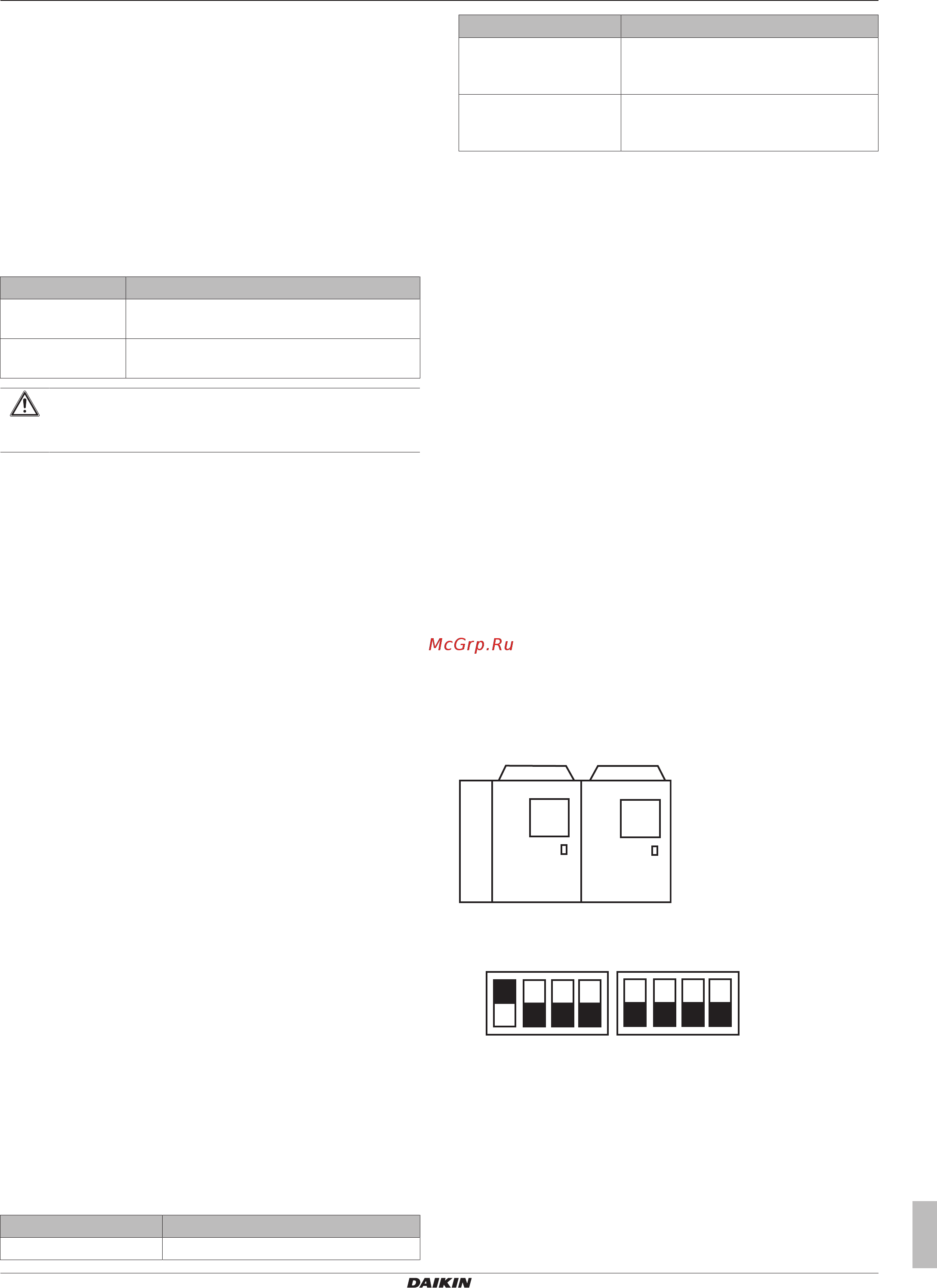

A-B-C
A-B-C
A1P
A1P
1
2
3
1 Гидрокамера
2 Главный блок (слева)
3 Подчиненный блок (справа) в составе многоблочной
системы
ON
OFF
1 2
DS1 DS2
3 4 1 2 3 4
1 Установите переключатель DS1 на плате главного
наружного блока A1P в положение ON (ВКЛ).
2 Нажмите и удерживайте в течение не менее 5 секунд
кнопку BS5, чтобы запустить повторную инициализацию
связи с модулем.
