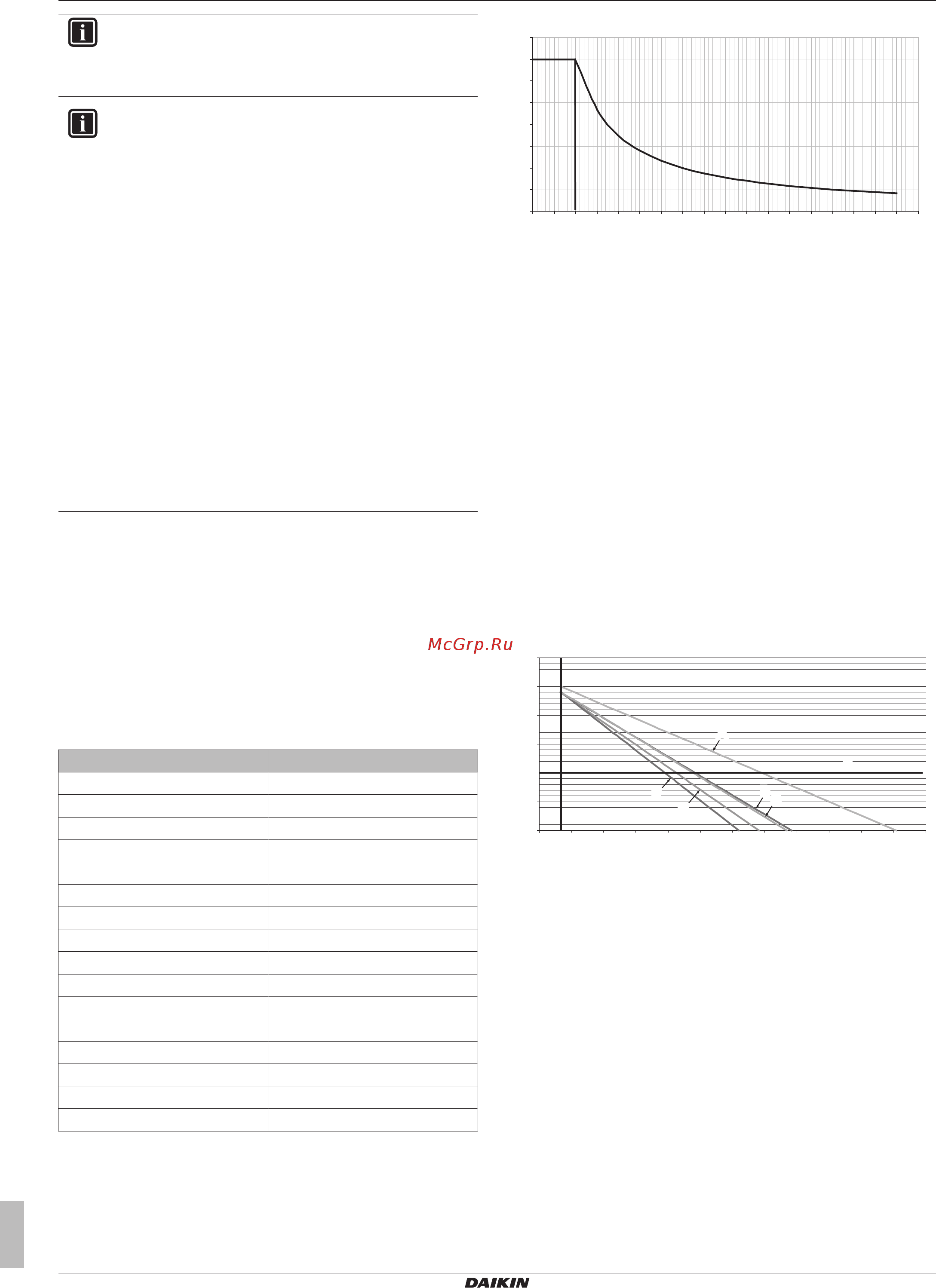

Daikin EWYQ040CAWH [8/44] Подготовка

4 Подготовка

Руководство по монтажу и эксплуатации

EWAQ016~064CAW + EWYQ016~064CAW

Моноблочный чиллер с воздушным охлаждением

4P489435-1B – 2018.04

ИНФОРМАЦИЯ

Тем не менее для критически важных процессов и

помещений с высокой тепловой нагрузкой может

потребоваться больший объем воды.

ИНФОРМАЦИЯ

Шаг разницы температур можно изменять с помощью

значений параметров [A‑02] и [F‑00]. От этого зависит

минимальный объем воды, необходимый блоку при

работе в режиме охлаждения.

По умолчанию блок настроен на разницу температур

воды в 3,5 K, при которой допускается работа с

минимальным объемом воды, указанным в

предыдущей таблице. Однако если задать разницу

температур меньше указанной величины (как,

например, при работе на охлаждение промышленного

оборудования, когда температурные колебания крайне

нежелательны), то минимально необходимый объем

воды будет меньше.

Чтобы блок работал нормально и после изменения

значения параметра [F‑00] (в режиме охлаждения),

минимально необходимый объем воды необходимо

скорректировать. Если этот объем превышает

допустимые для блока пределы, трубопроводы,

проложенные по месту установки, необходимо

оснастить дополнительным расширительным баком

или буферным резервуаром.

Пример:

Рассмотрим, как влияет на систему изменение значения

параметра [F‑00], на примере блока, работающего с

минимально допустимым объемом воды в 66 л. Блок,

установленный на 5метров ниже самой высокой точки в контуре

циркуляции воды, заправлен 30-процентным раствором

этиленгликоля.

Предположим, что значение параметра [F‑00] меняется с 5°C

(по умолчанию) на 0°C. Как видно из приведенной ниже

таблицы, 5°C соответствуют разнице температур 3,5K, а 0°C –

1 K, что, по сути, является самым низким значением, которое

можно задать.

Значение [F‑00] (°C) Разница температур (K)

0 1

1 1,5

2 2

3 2,5

4 3

5 3,5

6 4

7 4,5

8 5

9 5,5

10 6

11 6,5

12 7

13 7,5

14 8

15 8,5

Согласно приведенному ниже графику, коэффициент

корректировки объема воды составляет 3,5; то есть минимально

необходимый объем увеличивается в 3,5 раза.

Кривая коэффициента корректировки минимально

необходимого объема воды

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5

a Коэффициент корректировки объема воды

b Разница температур (K)

Умножив 64л на коэффициент корректировки, получаем 224л –

таков минимально допустимый объем воды, если разница

температур составляет 1K.

Здесь очень важно проверить перепад высот между

компонентами системы с той точки зрения, что объем в системе

должен быть меньше значения, предельно допустимого при

данном предварительном давлении (Pg). Как показывает кривая

по 30-процентному раствору этиленгликоля, предельно

допустимый объем при предварительном давлении в 1 бар

составляет 240л.

Разумеется, вместе с внутренним объемом блока общий объем

в системе будет больше. В таком случае нужно подать

предварительное давление, либо оснастить трубопроводы,

проложенные по месту установки, дополнительным

расширительным баком или буферным резервуаром.

Максимальный объем воды

С помощью приведенного ниже графика определите, какой

максимальный объем воды соответствует рассчитанному

предварительному давлению.

0,5

1,5

2,5

0 50 100 150 200 250 300 350 400 450 500 550 600

a Предварительное давление (бар)

b Максимальный объем воды (л) (вода или вода +

гликоль)

A Система без гликоля

B Система с 30-процентным раствором этиленгликоля

C Система с 40-процентным раствором этиленгликоля

D Система с 30-процентным раствором пропиленгликоля

E Система с 40-процентным раствором пропиленгликоля

F По умолчанию

Если общий объем воды во всем контуре превышает

максимально допустимый объем воды (см. график),

трубопроводы, проложенные по месту установки, необходимо

оснастить дополнительным расширительным баком.

Значение предварительного давления (Pg), используемое по

умолчанию, приведено для перепада высот в 7м.

Если перепад высот между компонентами системы составляет

менее 7м И объем в системе меньше максимально допустимого

при данном предварительном давлении (Pg) (см. график), тогда

корректировка предварительного давления (Pg) НЕ требуется.
