4 Подготовка
Руководство по монтажу и эксплуатации
7
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04

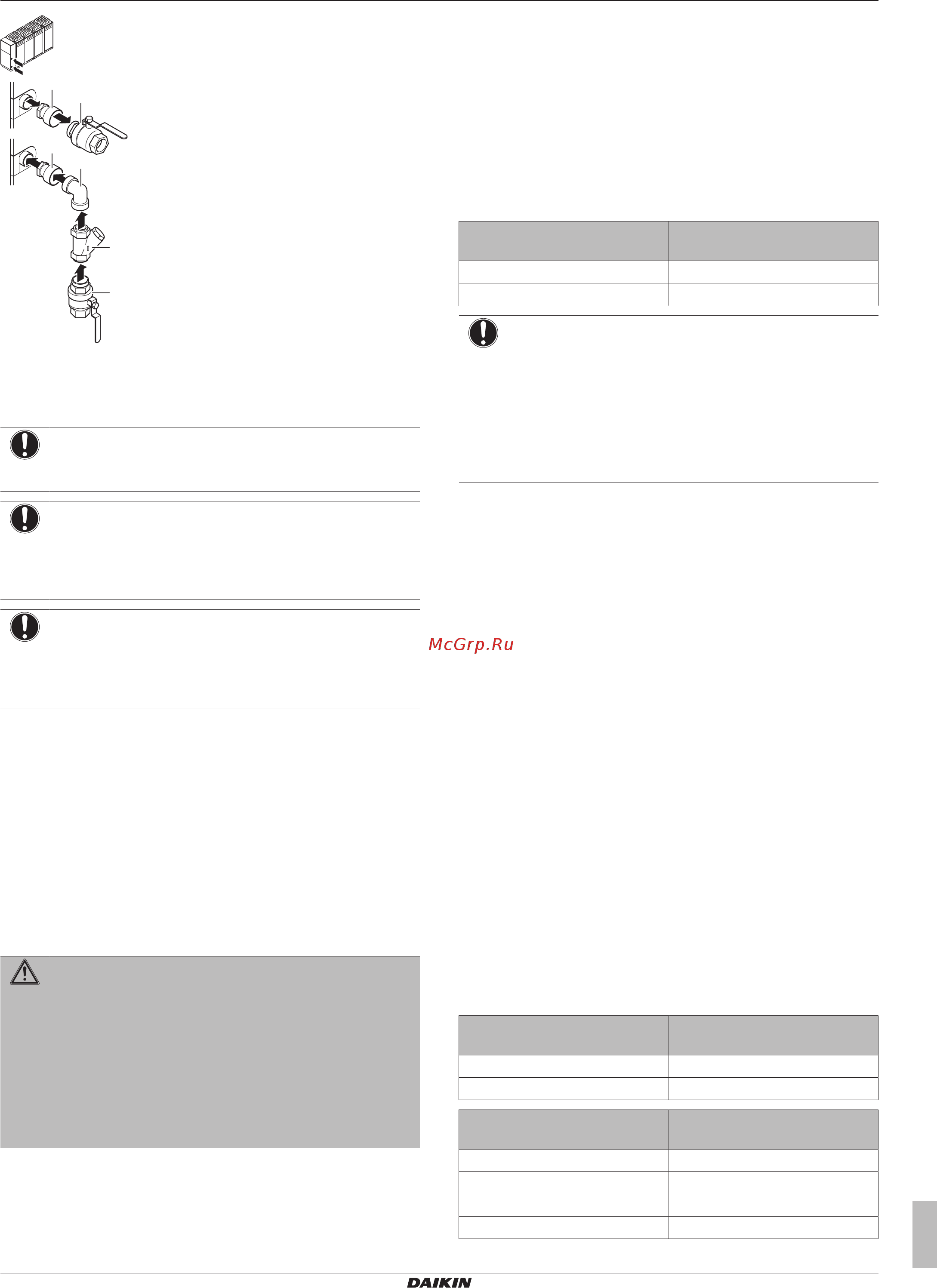

a
b
a
c
d
b
a Переходник (только на входе в случае EWAQ
+EWYQ040~064)
b Запорный клапан
c Колено
d Фильтр
ПРИМЕЧАНИЕ
Прежде чем монтировать колено, прикрепите к нему
фильтр.
ПРИМЕЧАНИЕ
Если колено при монтаже не используется, замените
его удлинителем (длиной 5 см для 1¼" фильтра и
длиной 6 см для 2" фильтра), чтобы фильтр
надлежащим образом выполнял функцию очистки.
ПРИМЕЧАНИЕ
Проследите за правильностью монтажа фильтра.
Отсутствие или неправильный монтаж приведут к
неустранимому повреждению пластинчатого
теплообменника.
▪ Сливные краны. Во всех нижних точках системы должны
быть установлены сливные краны, позволяющие полностью
сливать воду из контура. Внутри блока имеется сливной
клапан.
▪ Вентиляционные отверстия. Выполните во всех высоких
точках системы вентиляционные отверстия, которые также
должны быть легко доступны для обслуживания. Внутри
блока имеется автоматический клапан выпуска воздуха.
Проследите за тем, чтобы этот клапан НЕ был затянут
слишком сильно, чтобы был возможен автоматический выпуск
воздуха из контура циркуляции воды. См. местную
настройку [E‑04] в разделе "6.2.9 Местные настройки на
пульте дистанционного управления"на стр.18.
ПРЕДУПРЕЖДЕНИЕ
▪ Чтобы система циркуляции воды работала
исправно, нужно обязательно установить
регулирующий клапан. Клапан (приобретается по
месту установки) предназначен для регулировки
расхода воды в системе.
▪ Выбор расхода, находящегося за пределами
кривых, может привести к нарушениям в работе
блока и его поломке. Также см. технические
характеристики.
▪ В соответствии с настройкой защитного устройства
максимальная температура воды в трубопроводах составляет
50°C.
▪ Используйте только те материалы, которые совместимы с
водой, используемой в системе, а также с материалами,
используемыми в блоке. (Трубопроводная арматура блока
изготовлена из латуни, пластинчатый теплообменник
изготовлен из нержавеющей стали 316, пластины спаяны
медью, а корпус приобретаемого отдельно насоса выполнен
из чугуна.)
▪ Диаметр труб подбирается в зависимости от требуемого
расхода воды и фактического внешнего статического
давления насоса. Рекомендуемый диаметр труб контура
циркуляции воды смотрите в таблице ниже.
Класс мощности Диаметр труб контура
циркуляции воды
016~032 1-1/4"
040~064 2"
ПРИМЕЧАНИЕ
Настоятельно рекомендуется установить в контур
циркуляции воды дополнительный фильтр. Особенно
для удаления металлических частиц из трубопровода
циркуляции воды, прокладываемого по месту монтажа,
рекомендуется использовать магнитный или
циклонный фильтр, способный улавливать малые
частицы. Малые частицы могут повредить блок. Они не
улавливаются стандартным фильтром блока.
▪ Давление воды. Позаботьтесь о том, чтобы компоненты,
установленные в проложенные по месту трубопроводы, были
способны выдерживать давление воды (не более 3 бар +
статическое давление насоса).
4.2.2 Формула расчета предварительного
давления в расширительном баке
Предварительное давление (Pg) в баке зависит от перепада
высоты установки (H):
Pg=0,3+(H/10) (бар)
4.2.3 Проверка объема воды и
предварительного давления в
расширительном баке
Блок оснащен расширительным баком емкостью 12 литров, в
котором по умолчанию имеется предварительное давление
1бар.
Подробнее см. в справочном руководстве для монтажника и
пользователя.
Чтобы убедиться, что агрегат работает нормально:
▪ Необходимо проверить минимальный и максимальный объем
воды.
▪ Может потребоваться регулировка предварительного
давления в расширительном баке.
Минимальный объем воды
Модель, работающая только
на охлаждение
Минимальный общий объем
воды (л)
016~032 33
040~064 66
Модель с тепловым насосом Минимальный общий объем
воды (л)
016~025 76
032 110
040+050 152
064 220
