9 Технические данные
Руководство по монтажу и эксплуатации
27
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04

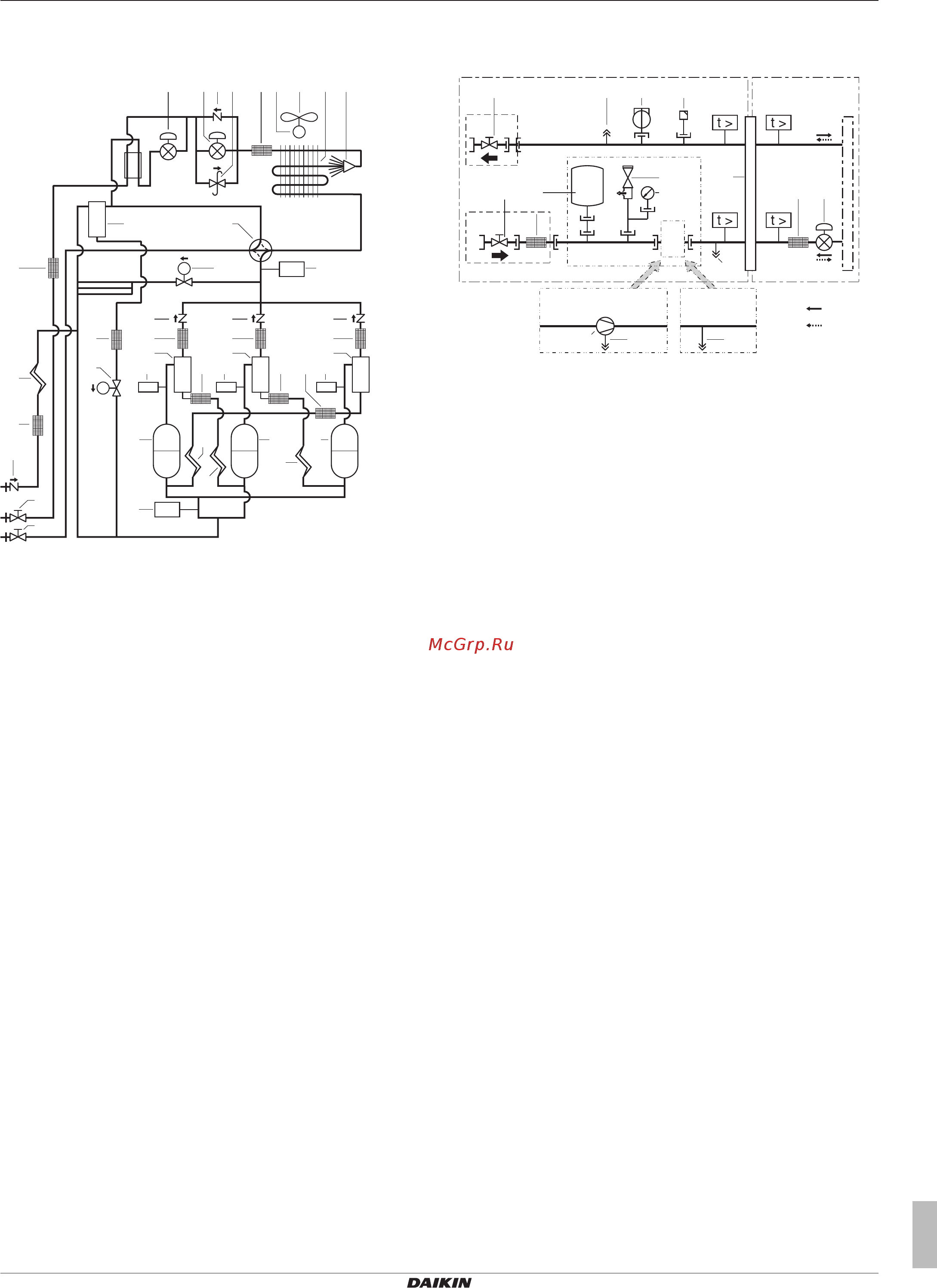

9.2 Схема трубопроводов: Наружный модуль
Схема трубопроводов: Наружный модуль
M
INV
SV
HPS
STD1
HPS
STD2
HPS
SENPH
SENPL
SV
a c
d
q
e hdb fi g
d
v
m
j
d d d d
o o o
c
r
t
u
w
c
l
k
c
n p p p
d dd
q
q
x
sq
4TW27245-1
4TW27255-1
4TW27275-1
a Электронный расширительный клапан,
переохлаждение (Y2E)
b Электронный расширительный клапан, основной (Y1E)
c Обратный клапан
d Фильтр
e Вентилятор
f Электродвигатель вентилятора (M1F, M2F)
g Теплообменник
h Распределитель
i Клапан регулировки давления
j Накопитель
k Четырехходовой клапан теплообменника (Y3S)
l Электромагнитный клапан, основной (Y1S)
m Датчик высокого давления (SENPH)
n Электромагнитный клапан (Y2S)
o Маслоотделитель
p Реле высокого давления
q Капиллярная трубка
r Компрессор (INV)
s Компрессор (STD1)
t Компрессор (STD2)
u Датчик низкого давления (SENPL)
v Сервисный порт для заправки хладагента
w Запорный клапан трубопровода жидкого хладагента
x Запорный клапан трубопровода газообразного
хладагента
Схема трубопроводов: Модуль гидравлики
d+f
d+e c i
m
p n
l
o
m j a
b
b
b
b
R11T R14T
R12T R13T
A B
C
EWAQ*P*, EWYQ*P*,
EWAQ*H*, EWYQ*H*
EWAQ*N*,
EWYQ*N*,
h
gk g
D
E
a Клапан выпуска воздуха
b Датчики температуры (R11T, R12T, R13T, R14T)
c Расширительный бак (12 л)
d Запорный клапан (устанавливается на месте)
e Соединение входа воды
f Соединение выхода воды
g Дренажный порт
h Фильтр для воды
i Манометр
j Реле расхода
k Насос
l Защитный клапан
m Обратный клапан
n Электронный расширительный клапан
o Теплообменник
p Фильтр
A Сторона воды
B Сторона хладагента
C Только для моделей с насосом
D Поток хладагента в режиме охлаждения
E Поток хладагента в режиме обогрева
