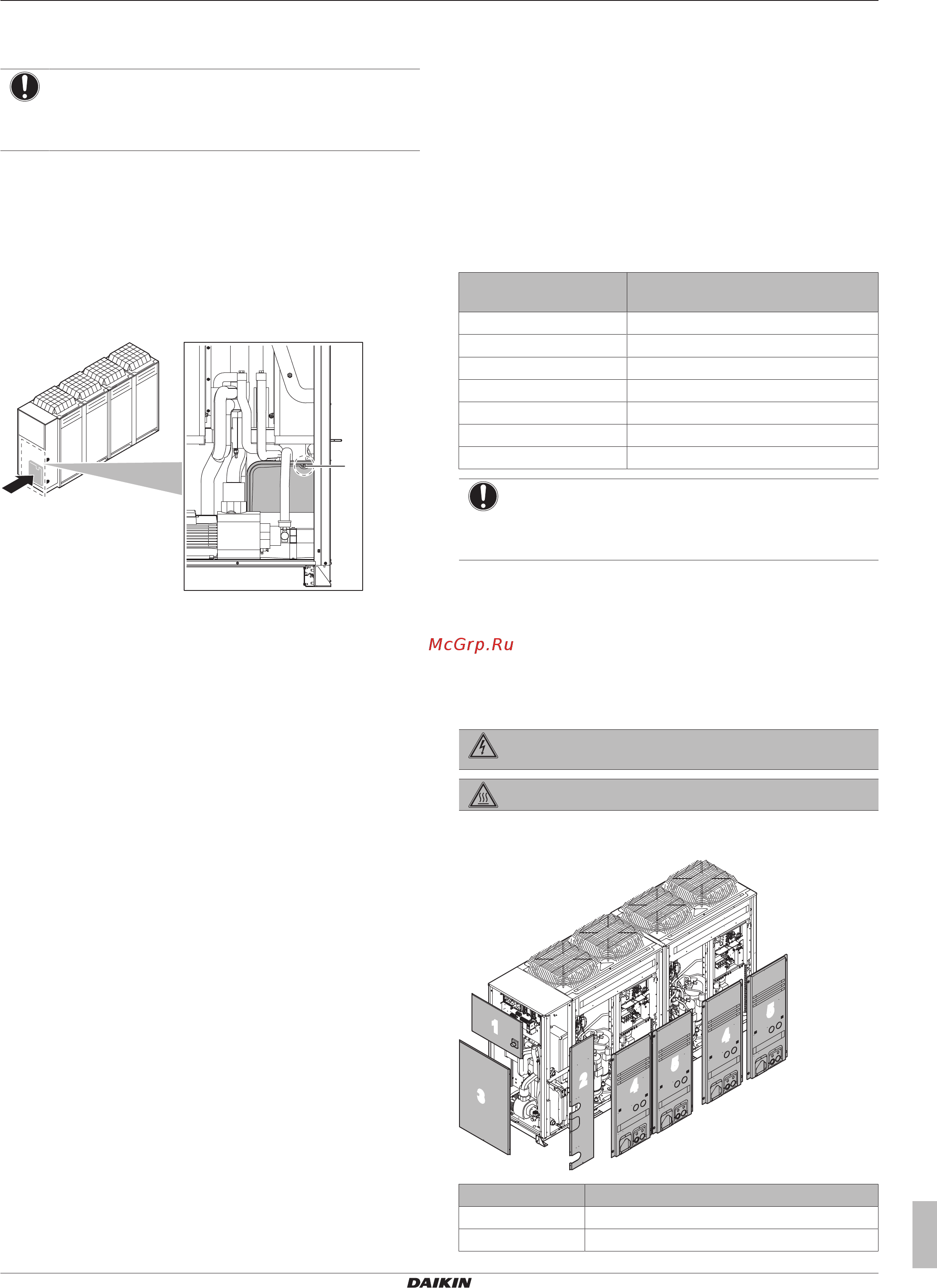

5 Монтаж
Руководство по монтажу и эксплуатации
9
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04
4.2.4 Изменение предварительного
давления в расширительном баке
ПРИМЕЧАНИЕ
Регулировка предварительного давления в
расширительном баке должна выполняться только
лицензированным монтажником.
Когда требуется изменить созданное по умолчанию давление в
расширительном баке (1бар), соблюдайте следующие правила:
▪ Для создания предварительного давления в расширительном
баке используйте только осушенный азот.
▪ Создание в расширительном баке ненадлежащего давления
приведет к сбоям в работе системы.
Изменение предварительного давления в расширительном баке
должно выполняться посредством выпуска или нагнетания
давления азота через ниппель на расширительном баке.
a
a Ниппель
4.2.5 Проверка объема воды: примеры
Пример 1
Блок установлен на 5 м ниже самой высокой точки в контуре
циркуляции воды. Общий объем воды в контуре составляет
250л.
Ни каких бы то ни было действий, ни корректировки не
требуется.
Пример 2
Блок установлен в самой высокой точке в контуре циркуляции
воды. Общий объем воды в контуре (гликоль не используется)
составляет 420л.
Действия:
▪ Общий объем воды (420 л) больше объема воды,
используемого по умолчанию (340 л), поэтому необходимо
снизить предварительное давление.
▪ Требуемое предварительное давление:
Pg=(0,3+(H/10))бар=(0,3+(0/10))бар=0,3бар
▪ Соответствующий максимальный объем воды равен
приблизительно 490л (см. график).
▪ 420 л меньше, чем 490 л, поэтому для установки требуется
расширительный бак.
4.3 Подготовка электрической
проводки
4.3.1 Требования к защитным устройствам
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель Рекомендованные плавкие
предохранители
EWAQ/EWYQ016 25А
EWAQ/EWYQ021 32А
EWAQ/EWYQ025 32А
EWAQ/EWYQ032 40А
EWAQ/EWYQ040 50A
EWAQ/EWYQ050 63A
EWAQ/EWYQ064 80A
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300мА.
5 Монтаж
5.1 Открытие агрегата
5.1.1 Как вскрыть наружный блок
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
Чтобы получить доступ к блоку, необходимо открыть передние
панели следующим образом:
1
3
2
4
5
4
5
Панель
1 Электрические детали модуля гидравлики
2 Модуль гидравлики (боковая панель)
