137
ASRock X79 Extreme4-M Motherboard
Português

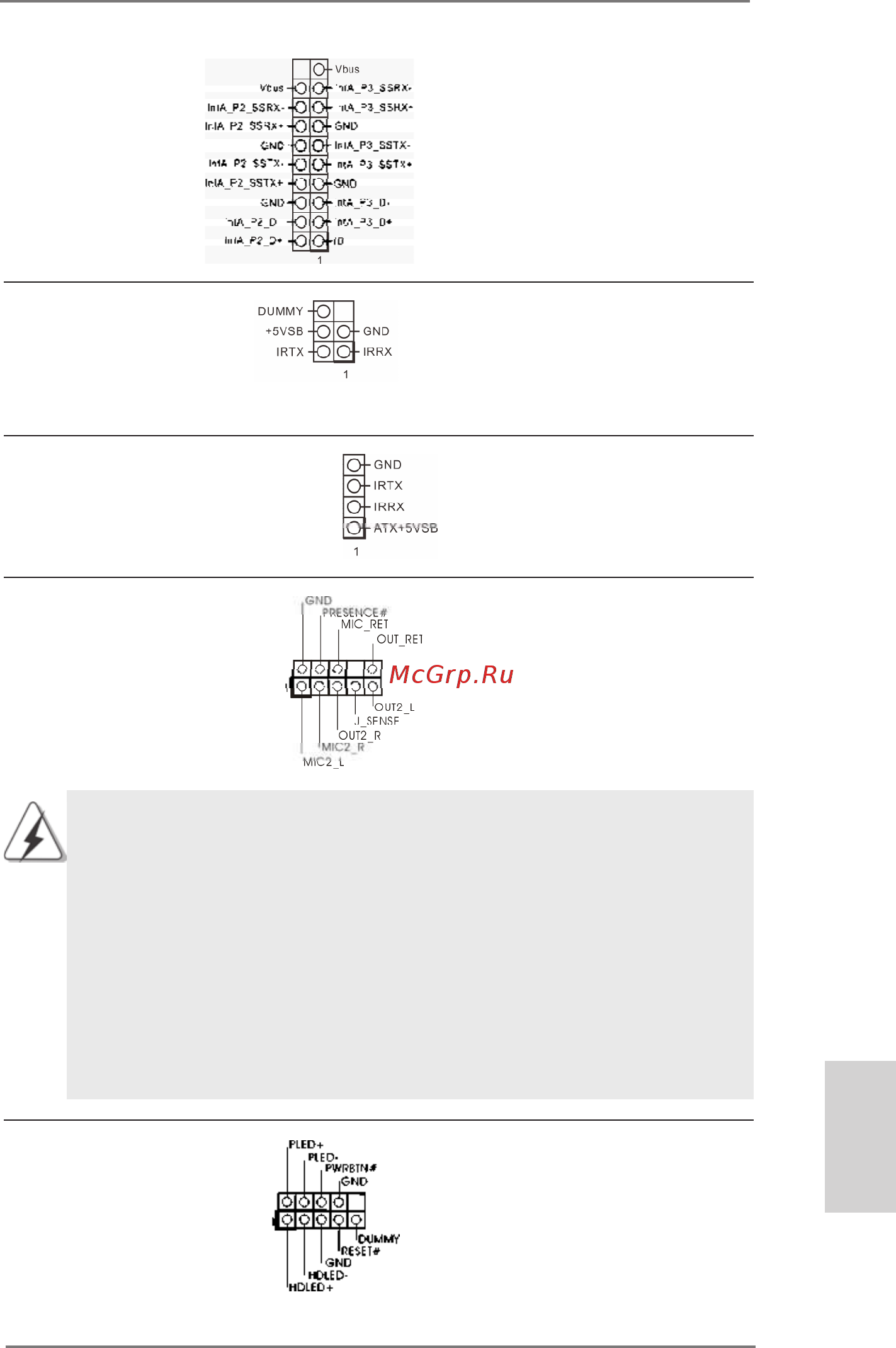

Cabezal USB 3.0 Além das dois portas USB
(USB3_2_3 de 19 pinos)
3.0 por defeito no painel de
(veja a folha 2, No. 11)
entrada/saída, há um
ligações USB 3.0 nesta placa-
mãe. Cada ligação USB 3.0
pode suportar dois portas USB
Conector do módulo Este conector suporta um
de infravermelho módulo de infravermelho para
(IR1 de 5 pinos)
transmissão e recepção sem
(veja a folha 2, No. 12)
o, opcional.
Conector do módulo de Este conector pode ser utilizado
infravermelhos para ligar o receptor do controlo
(CIR1 de 4 pinos)
remoto.
(veja a folha 2, No. 14)
Conector Áudio do painel Esta é uma interface para o
frontal cabo de áudio no painel frontal,
(HD_AUDIO1 de 9 pinos)
que permite uma conexão e
(veja a folha 2, No. 33)
controle convenientes dos
dispositivos de áudio.
1. Áudio de elevada denição que suporta a sensibilidade da tomada,
mas o o do painel existente no chassis tem de suportar HDA para
funcionar correctamente. Siga s instruções que aparecem no manual
e no manual do chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio
do painel frontal, como a gura abaixo mostra:
A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não
necessita de os ligar para o painel de áudio AC’97.
Conector do painel do sistema Este conector acomoda várias
(PANEL1 de 9 pinos)
funções do painel frontal do
(veja a folha 2, No. 24)
sistema.
