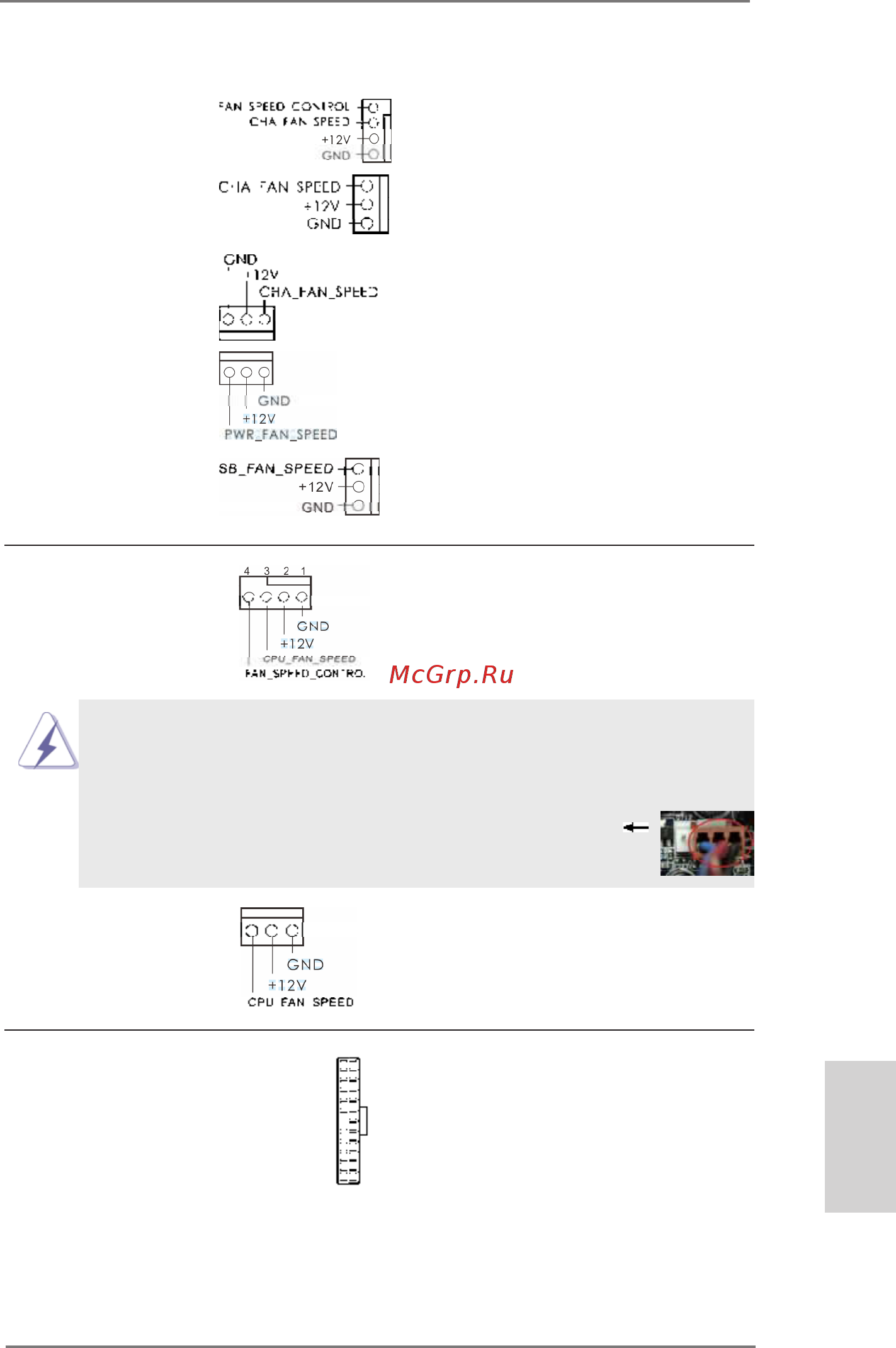

機箱 , 電源 , 南橋風扇接頭請將風扇連接線接到這個接

(4 針 CHA_FAN1)

頭，並讓黑線與接地的針腳

(見第2頁第10項)

相接。CHA_FAN1

、

CHA_FAN2 和

CHA_FAN3 支援風扇控制。

(3 針 CHA_FAN2)

SB_FAN1 支援靜音風扇。

(見第2頁第8項)

(3 針 CHA_FAN3)

(見第2頁第29項)

(3 針 PWR_FAN1)

(見第2頁第7項)

(3 針 SB_FAN1)

(見第2頁第17項)

CPU 風扇接頭請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

(見第2頁第6項)

相接。

雖然此主板支持 4-Pin CPU風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

(4 針 CPU_FAN1)

(見第2頁第4項)

ATX 電源接頭請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

(見第2頁第9項)
