183
ASRock X79 Extreme4-M Motherboard
日本語

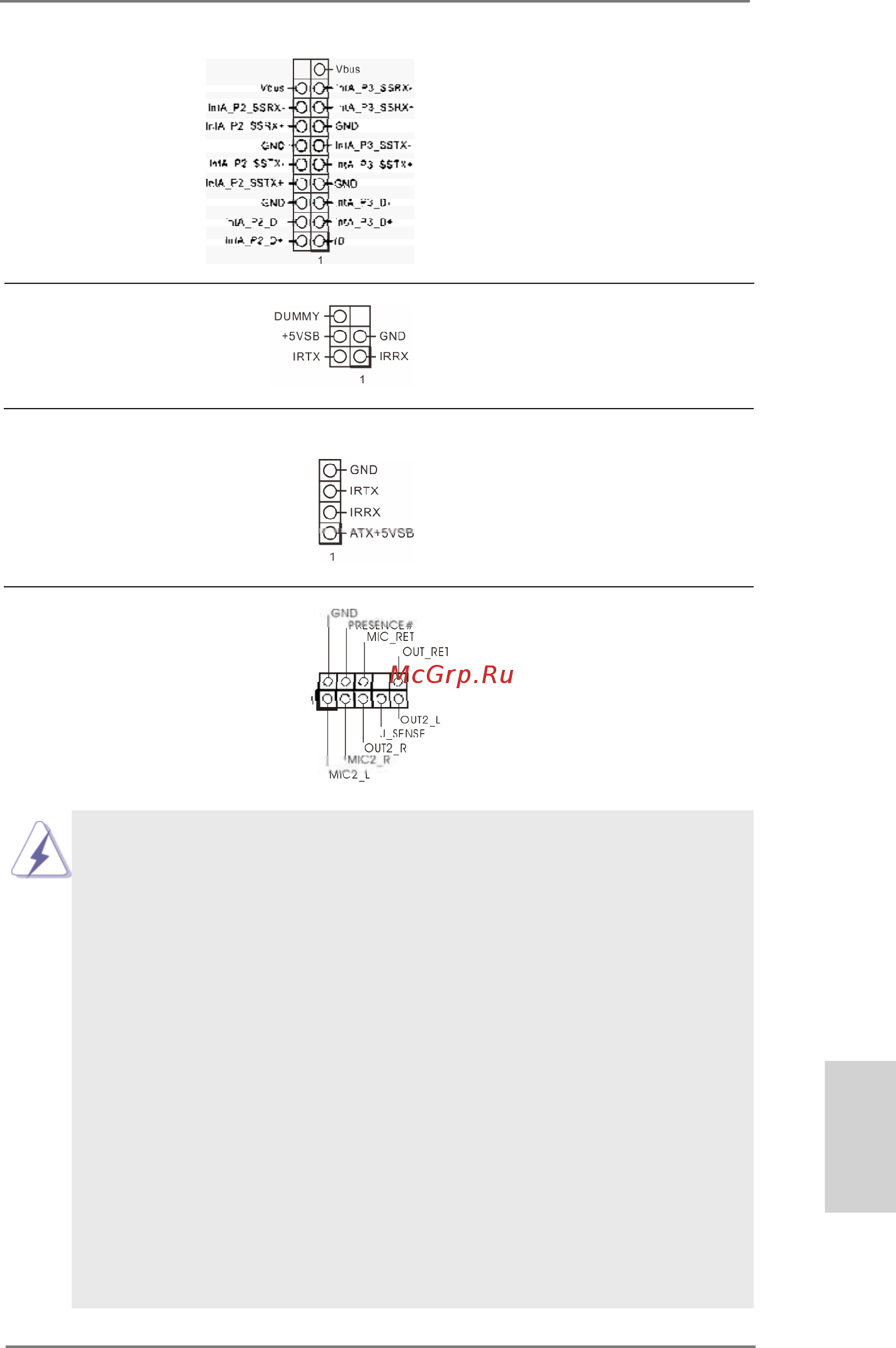

コンシューマー赤外線モジュールヘッダー このヘッダーは、HI-FI セットや TV ボッ
(4 ピン CIR1)
クスなどのオプションのコンシューマー
ページ２, アイテム 14 を参照
赤外線デバイスの接続に使用するこ
とができます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1)
モジュールに対応します。
ページ２, アイテム 12 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1)
との便利な接続とコントロールを
ページ２, アイテム 33 を参照
可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2. AC’97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。
AC’97 オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
Windows
®
XP / XP 64-bit OS の場合 :
“
Mixer
”
( ミキサー ) を選択し、続いて
“
Recorder
”
( レコー
ダー ) を選択します。その後
“
FrontMic
”
( フロントマイク )
をクリックします。
USB 3.0 ヘッダ I/O パネル上にあるデフォルトの
(19 ピン USB3_2_3)
USB 3.0 ポート 2 基に加え、USB 3.0
ページ２, アイテム 11 を参照
ヘッダが本マザーボードについてい
ます。この USB 3.0 ヘッダは USB 3.0
ポート 2 基をサポートできます。
