ASRock X79 Extreme4-M [86/229] Italiano

ASRock X79 Extreme4-M Motherboard

Italiano

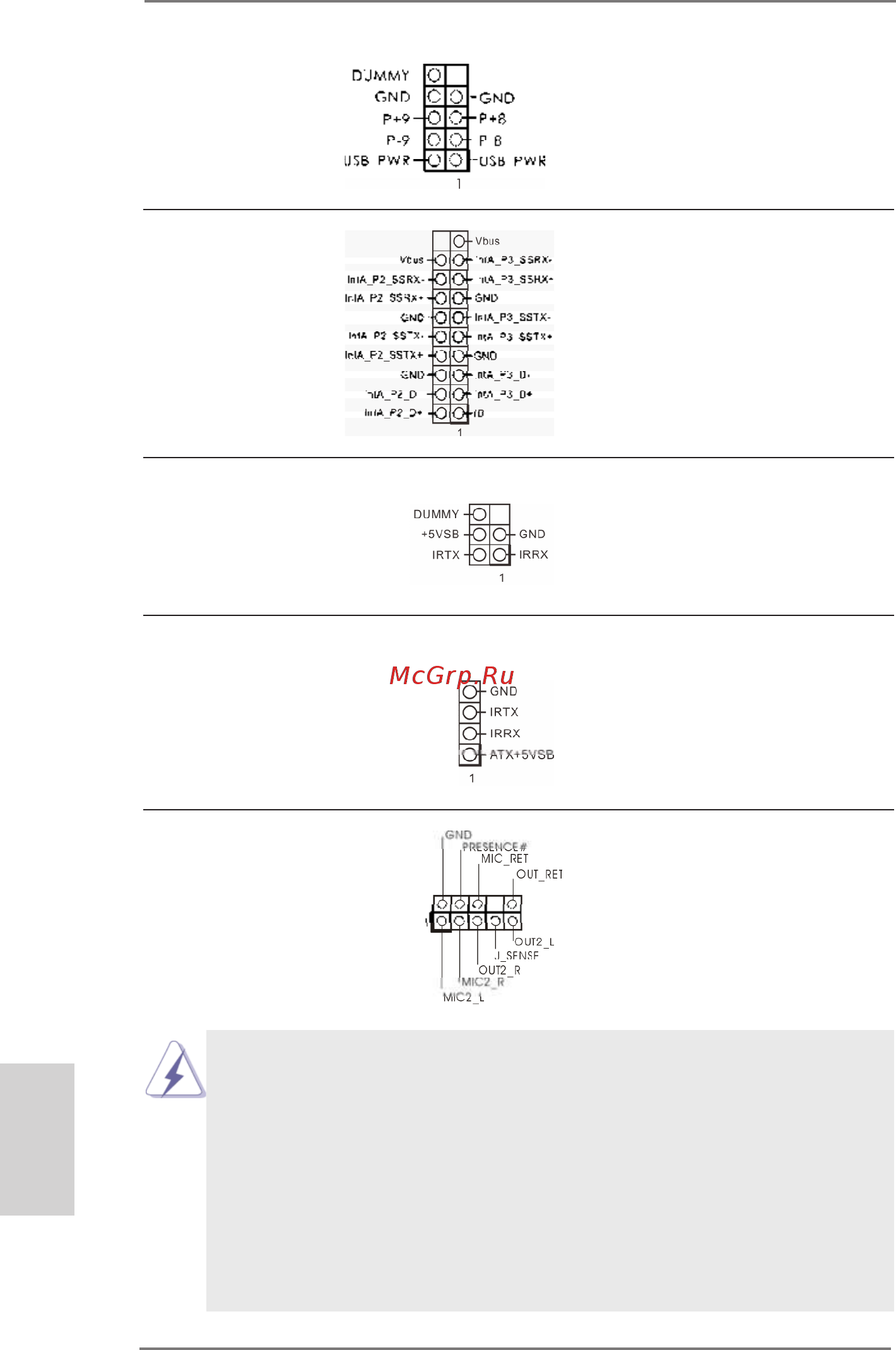

(9-pin USB_8_9)

(vedi p.2 Nr. 15)

Collettore USB 3.0 Oltre alle due porte USB 3.0

(19-pin USB3_2_3)

standard del pannello I/O,

(vedi p.2 Nr. 11)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2 Nr. 12)

per la trasmissione e la

ricezione senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 14)

dispositivi all’infrarosso

consumer, come ad esempio

apparecchiature HI-FI, TV, ecc.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 33)

dei dispositivi audio.

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Denition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).
