ASRock X79 Extreme4-M [69/229] Français

ASRock X79 Extreme4-M Motherboard

Français

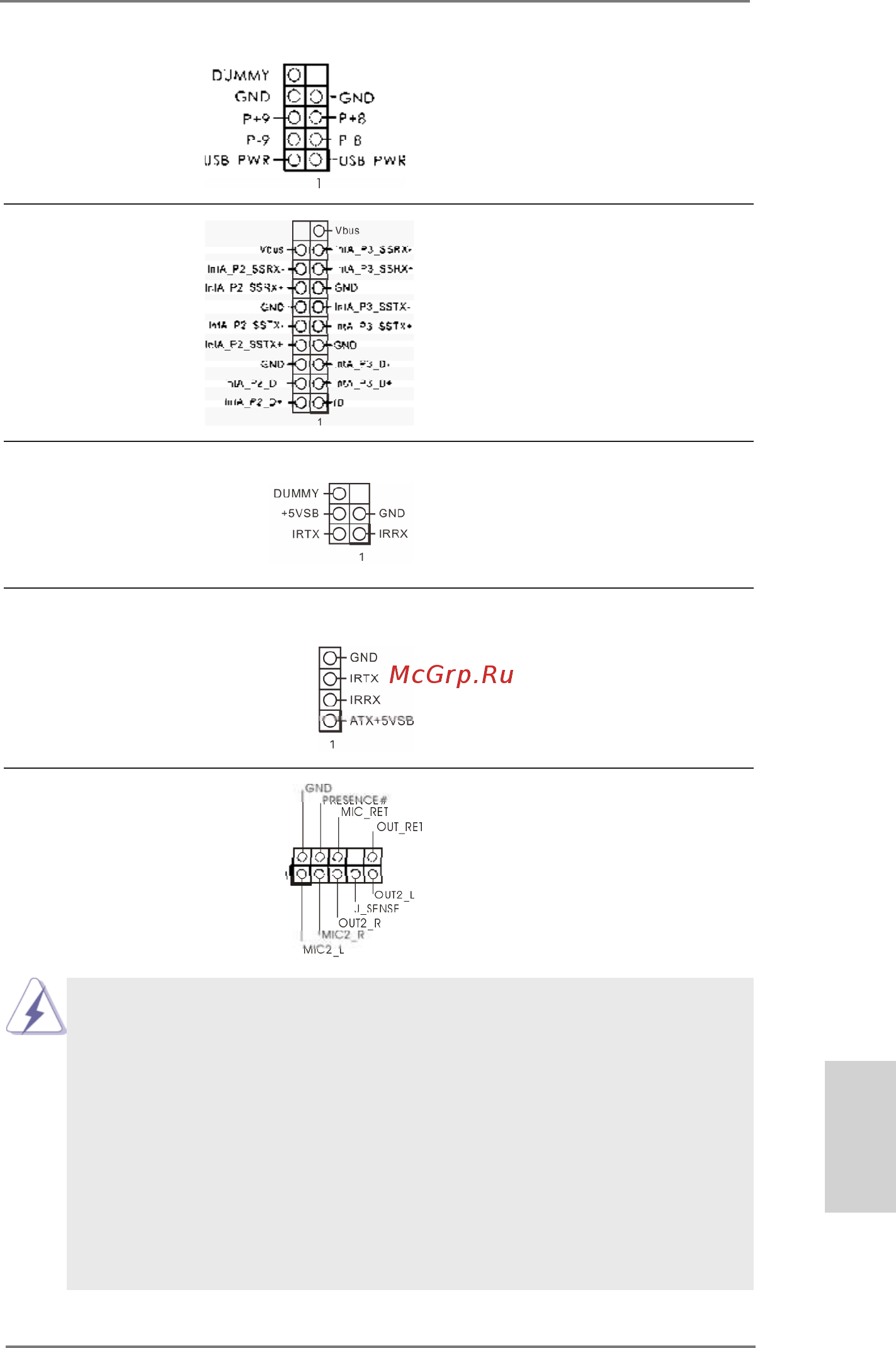

(USB_8_9 br.9)

(voir p.2 No. 15)

En-tête USB 3.0 En plus des deux ports

(USB3_2_3 br.19)

USB 3.0 par défaut sur le

(voir p.2 No. 11)

panneau E/S, il y a une barrette

USB 3.0 sur la carte mère.

Cette barrette USB 3.0 peut

prendre en charge deux ports

USB 3.0.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 No. 12)

transfert et de réception sans

l.

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des modules

(voir p.2 No. 14)

à infrarouges grand public,

comme chaînes hi-,

décodeurs, etc.

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2 No. 33)

qui permet le branchement et

le contrôle commodes de

périphériques audio.

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.
