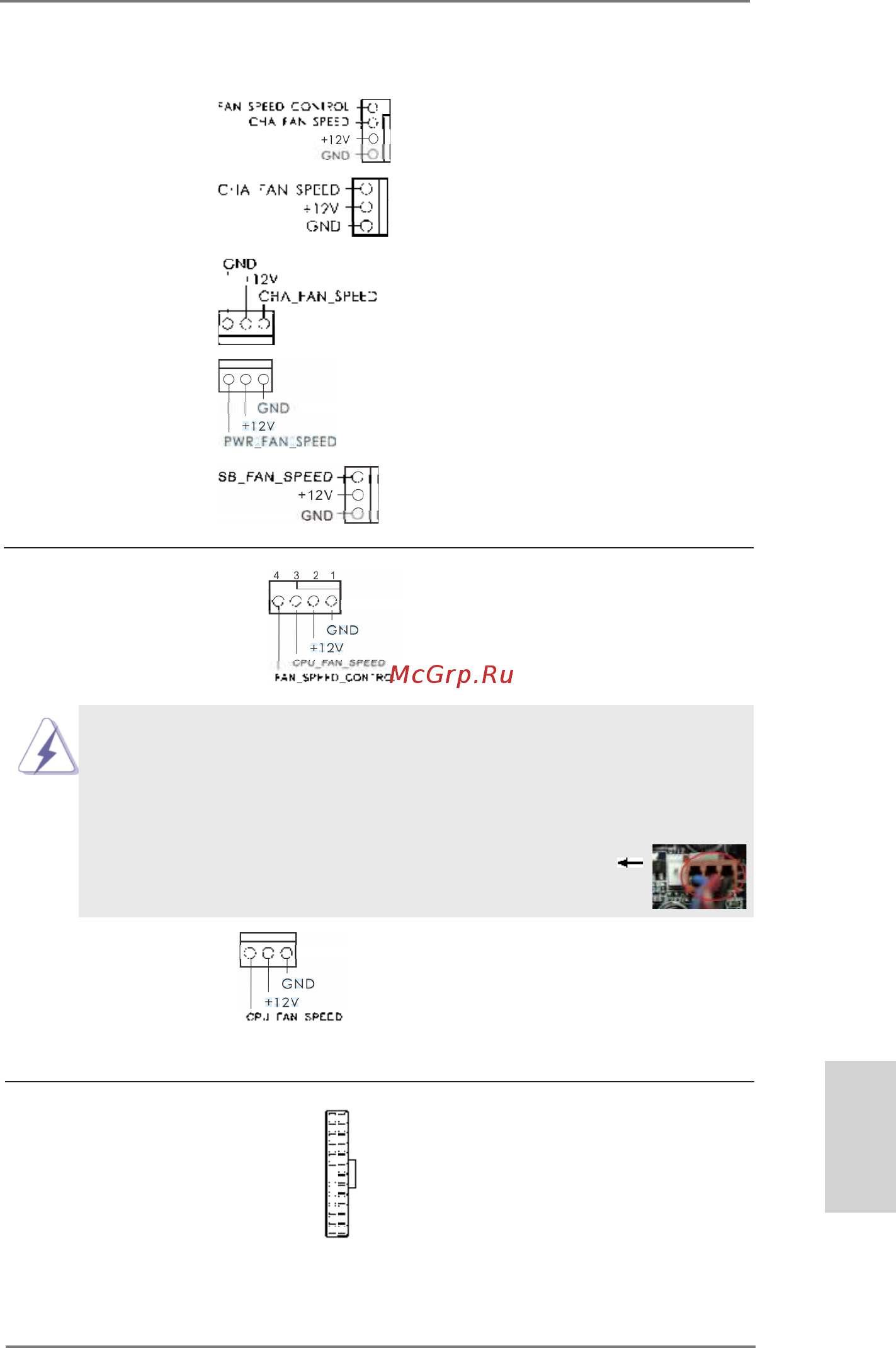

Conector do ventilador do chassis/energia/SB Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o o

(veja a folha 2, No. 10)

preto com o pino de aterramen

to. CHA_FAN1, CHA_FAN2 e

(CHA_FAN2 de 3 pinos)

CHA_FAN3 suportam a função

(veja a folha 2, No. 8)

de Controlo de Ventoinha.

SB_FAN1 suporta a função de

(CHA_FAN3 de 3 pinos)

Ventoinha Silenciosa.

(veja a folha 2, No. 29)

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 7)

(SB_FAN1 de 3 pinos)

(veja a folha 2, No. 17)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o o preto

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

(veja a folha 2, No. 6)

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

(CPU_FAN2 de 3 pinos)

(veja a folha 2, No. 4)

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 9)
