ASRock X79 Extreme4-M Motherboard

簡體中文

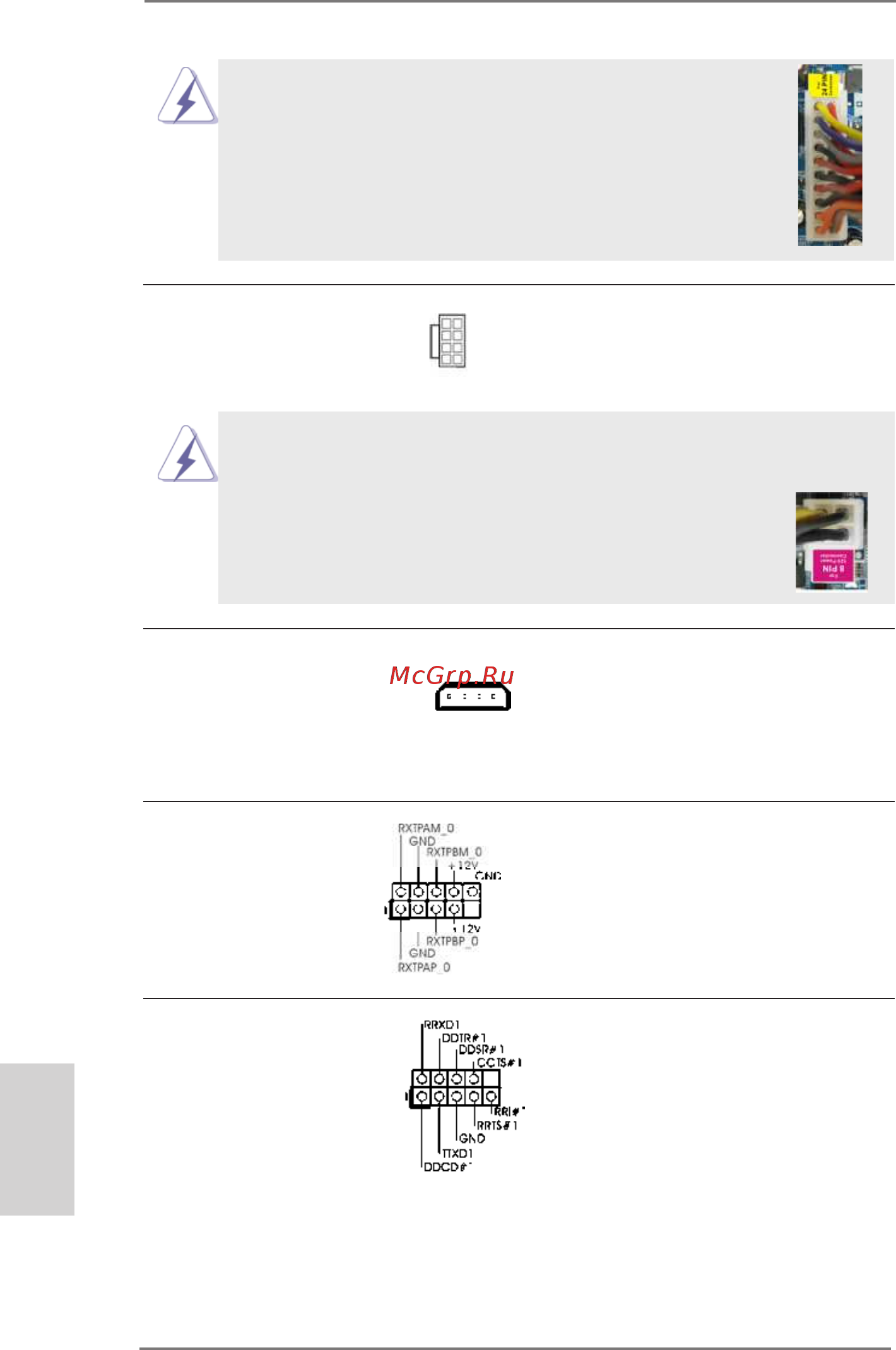

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭請將一個 ATX 12V 電源供應

(8 針 ATX12V1)

器接到這個接頭。

(見第2頁第1項)

5 1

8 4

5 1

8 4

SLI/XFIRE 電源接頭一般不需要使用這個接口，

(4 針 SLI/XFIRE_POWER1)

但是如果主板上同時插入兩塊

(見第2頁第39項)

顯卡時，請將它連接到硬盤

電源接口。

IEEE 1394 接口除了位於 I/O 面板的一個默

(9 針 FRONT_1394)

認 IEEE 1394 接口之外，這

(見第2頁第32項)

款主板有一組 IEEE 1394 接

針。這組 IEEE 1394 接針可

以支持一個 IEEE 1394 接口。

SLI/XFIRE_POWER1

串行接口連接器這個 COM1 端口支持一個串行

(9 針 COM1)

接口的外設。

(見第2頁第31項)
