![ASRock Z77 Extreme9 [110/248] Collettori e connettori su scheda](/img/pdf.png)
ASRock Z77 Extreme9 [110/248] Collettori e connettori su scheda
![ASRock Z77 Extreme9 [110/248] Collettori e connettori su scheda](/views2/1687560/page110/bg6e.png)
110
ASRock Z77 Extreme9 Motherboard
Italiano

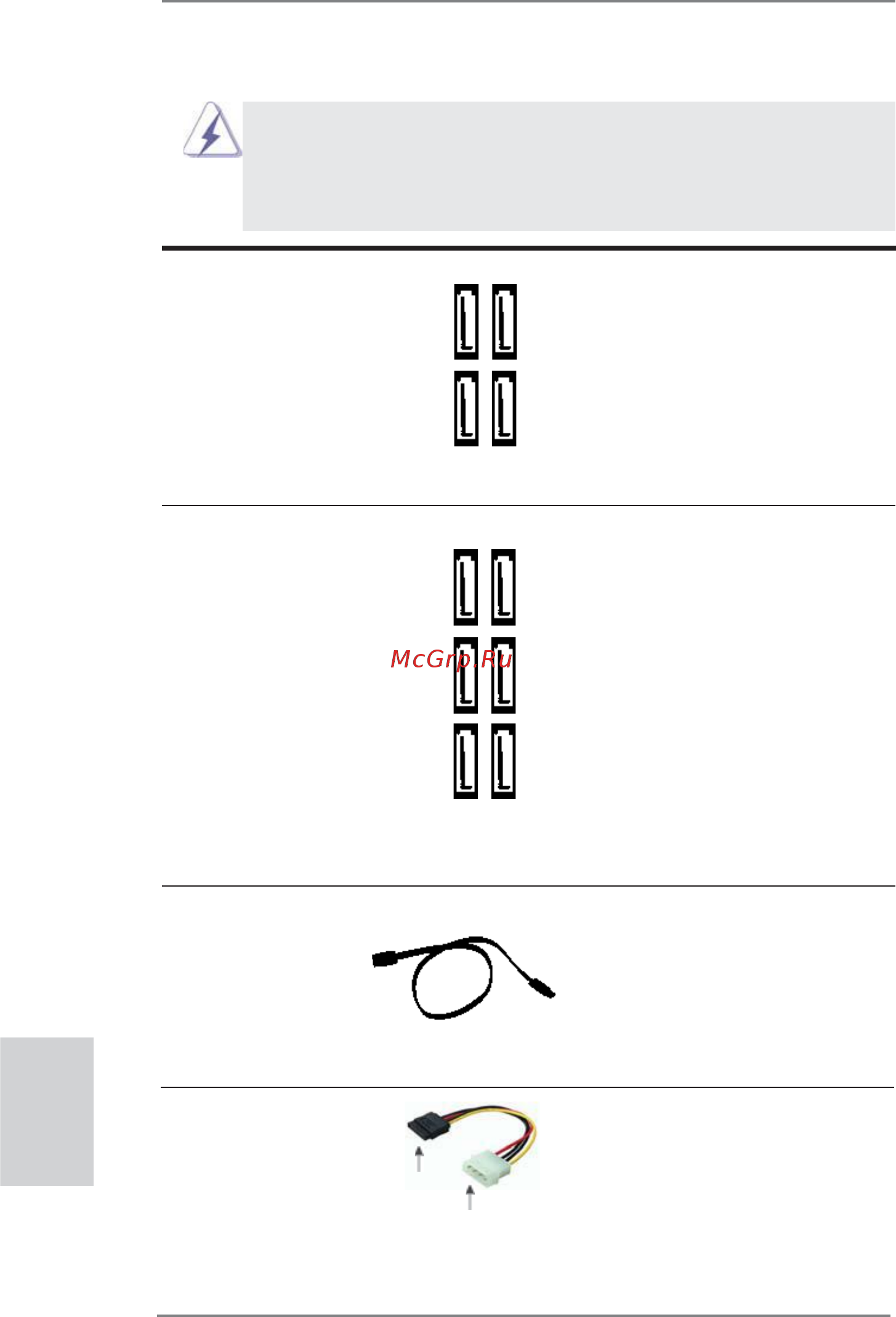

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_2_3: vedi p.2 Nr. 15)
ATA2 (SATA2) supportano cavi
(SATA2_4_5: vedi p.2 Nr. 16)
dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fi no a 3.0
Gb/s.
Serial ATA3 Connectors Questi sei connettori Serial
(SATA3_A1_A2: vedi p.2 Nr. 12)
ATA3 (SATA3) supportano cavi
(SATA3_A3_A4: vedi p.2 Nr. 13)
dati SATA per dispositivi di
(SATA3_0_1: vedi p.2 Nr. 14)
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fi no a 6.0
Gb/s. Se si installa l’HD
sulla porta eSATA3 con la
connessione I/O sul retro, il
SATA3_A4 interno non
funziona.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SATA2_3
SATA2_2
SATA2_5
SATA2_4
SATA3_A4
SATA3_A3
SATA3_1
SATA3_0
SATA3_A2
SATA3_A1
Connettere
all’ailmentazione
dei dischi SATA
Connettere al gruppo
di alimentazione
Cavo d’alimentazione Collegare l’estremità nera de
Serial ATA (SATA) cavo di alimentazione SATA al
(Opzionale)
connettore di alimentazione del
drive. Poi connettete l’estremità
bianca del cavo di alimentazio
ne SATA al connettore power
dell’alimentatore.
