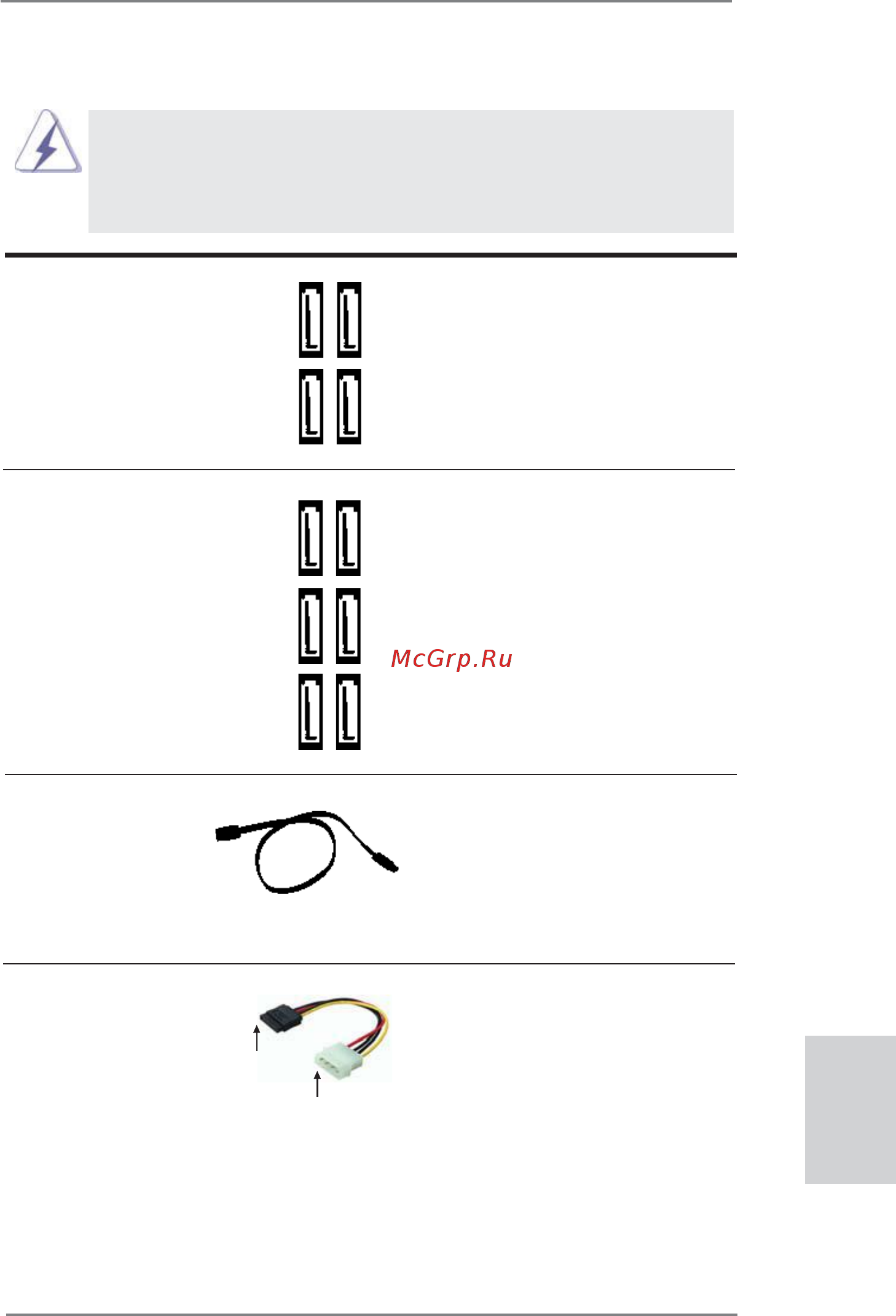

2.13 Onboard Headers and Connectors
Onboard headers and connectors are NOT jumpers. Do NOT place
jumper caps over these headers and connectors. Placing jumper caps
over the headers and connectors will cause permanent damage of the
motherboard!
Serial ATA2 Connectors These four Serial ATA2 (SATA2)
(SATA2_2_3: see p.2, No. 15)
connectors support SATA data
(SATA2_4_5: see p.2, No. 16)
cables for internal storage
devices. The current SATA2
interface allows up to 3.0 Gb/s
data transfer rate.
Serial ATA3 Connectors These six Serial ATA3 (SATA3)
(SATA3_A1_A2: see p.2, No. 12)
connectors support SATA data
(SATA3_A3_A4: see p.2, No. 13)
cables for internal storage
(SATA3_0_1: see p.2, No. 14)
devices. The current SATA3
interface allows up to 6.0 Gb/s
data transfer rate. If the eSATA3
port on the rear I/O has been
connected, the internal
SATA3_A4 will not function.
SATA2_3
SATA2_2
SATA2_5
SATA2_4
Serial ATA (SATA) Either end of the SATA data
Data Cable cable can be connected to the
(Optional)
SATA / SATA2 / SATA3 hard
disk or the SATA2 / SATA3
connector on this motherboard.
connect to the SATA
HDD power connector
connect to the
power supply
Serial ATA (SATA) Please connect the black end
Power Cable of SATA power cable to the
(Optional)
power connector on each drive.
Then connect the white end of
SATA power cable to the power
connector of the power supply.
SATA3_A4
SATA3_A3
SATA3_1
SATA3_0
SATA3_A2
SATA3_A1
