146
ASRock Z77 Extreme9 Motherboard

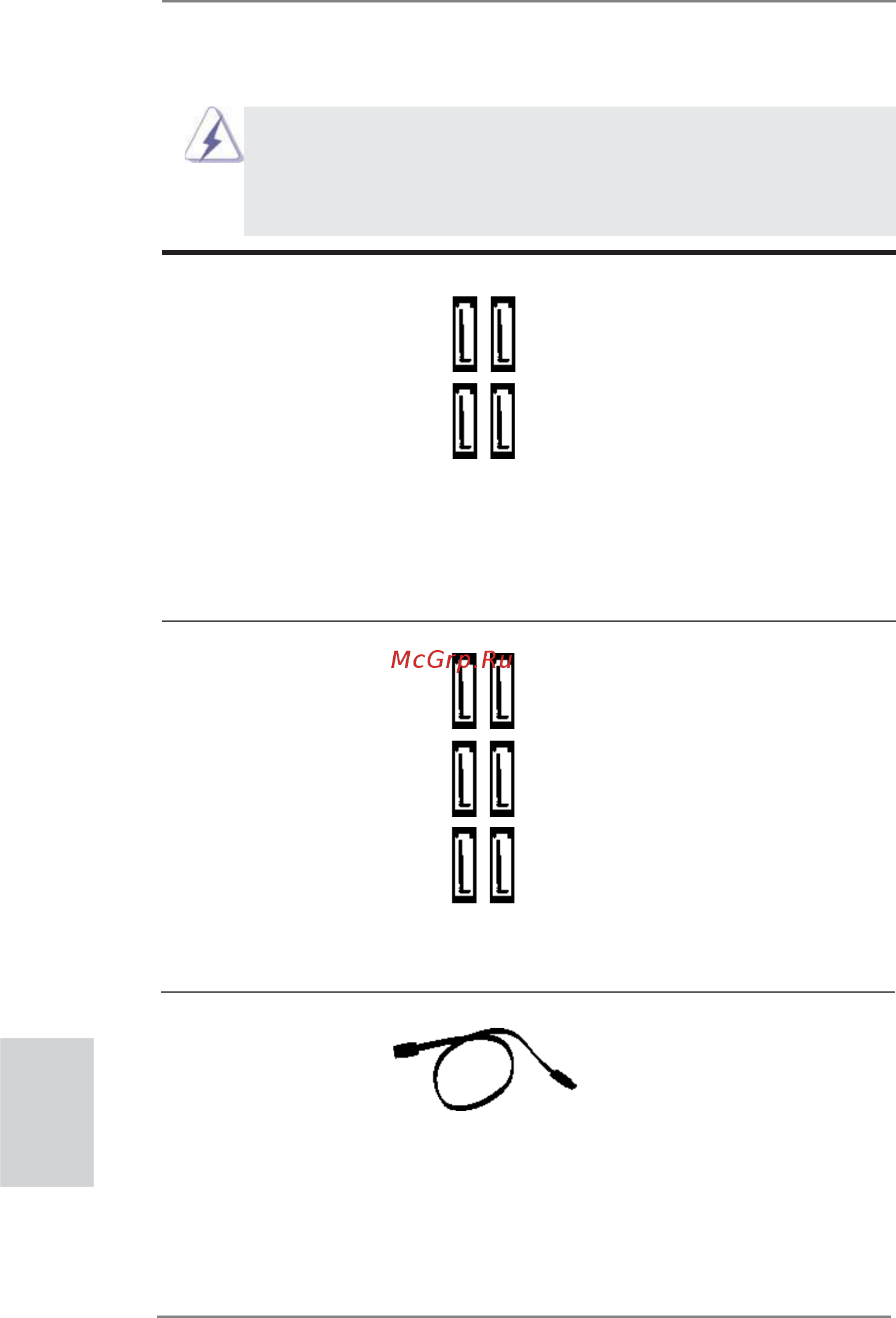

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно)
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 четыре соединителя Serial ATA2
(SATA2_2_3, см. стр. 2, п. 15)
предназначаются для
(SATA2_4_5, см. стр. 2, п. 16)
подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с. При установке жесткого
диска в порт eSATA2 задней
системы ввода/вывода,
внутренний порт SATA2_3 не
функционирует.
Разъемы Serial ATA3 шесть соединителя Serial ATA3
(SATA3_A1_A2, см. стр. 2, п. 12)
предназначаются для
(SATA3_A3_A4, см. стр. 2, п. 13)
подключения внутренних
(SATA3_0_1, см. стр. 2, п. 14)
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с. При установке жесткого
диска в порт eSATA3 задней
системы ввода/вывода,
внутренний порт SATA3_A4 не
функционирует.
Русский
SATA2_3
SATA2_2
SATA2_5
SATA2_4
SATA3_A4
SATA3_A3
SATA3_1
SATA3_0
SATA3_A2
SATA3_A1
