74
ASRock Z77 Extreme9 Motherboard
Deutsch

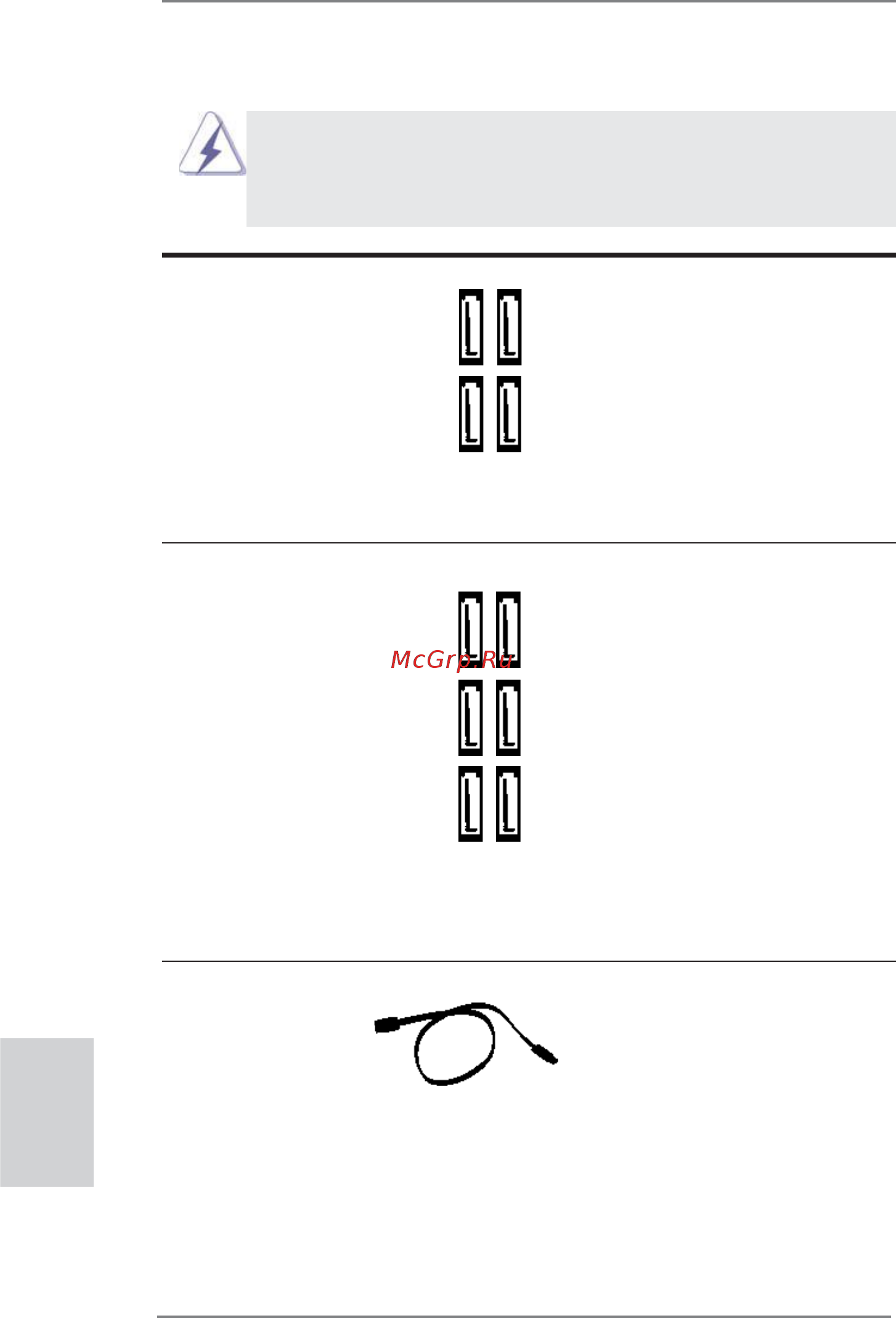

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-
(SATA2_2_3: siehe S.2 - No. 15)
(SATA2-)Verbínder
(SATA2_4_5: siehe S.2 - No. 16)
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-
(SATA3_A1_A2: siehe S.2 - No. 12)
(SATA3-)Verbínder
(SATA3_A3_A4: siehe S.2 - No. 13)
unterstützten SATA-Datenkabel
(SATA3_0_1: siehe S.2 - No. 14)
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis 6,0
Gb/s. Wenn Sie die
Festplatte am eSATA3-Port an
der Rückblende anschließen,
wird der interne SATA3_A4-
Anschluss deaktiviert.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option)
/ SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
SATA2_3
SATA2_2
SATA2_5
SATA2_4
SATA3_A4
SATA3_A3
SATA3_1
SATA3_0
SATA3_A2
SATA3_A1
