97
ASRock Z77 Extreme9 Motherboard
Français

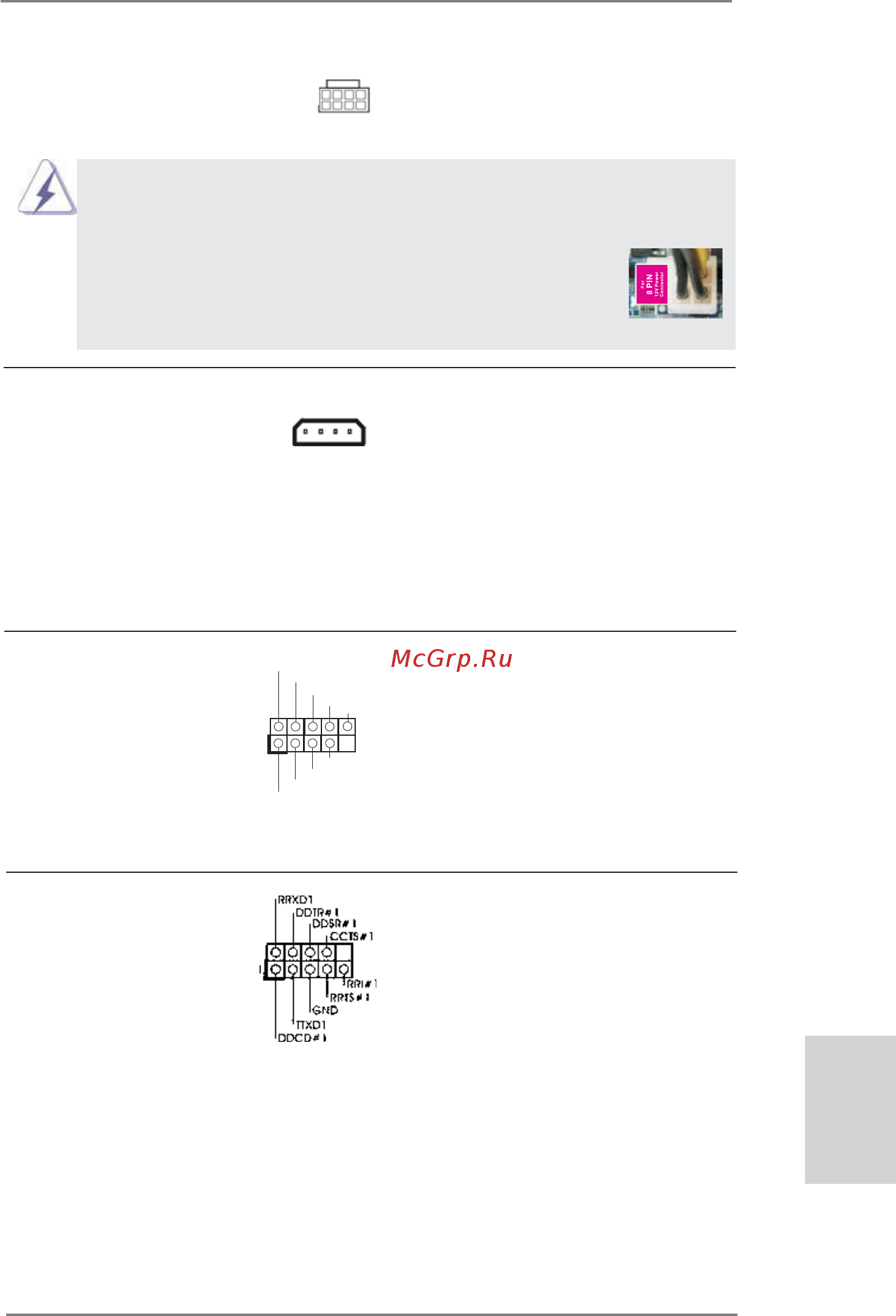

En-tête de port COM Cette en-tête de port COM est
(COM1 br.9)
utilisée pour prendre en charge
(voir p.2 No. 34)
un module de port COM.
Connecteur ATX 12V Veuillez connecter une unité
(ATX12V1 br.8)
d’alimentation électrique ATX
(voir p.2 No. 1)
12V sur ce connecteur.
8 5
4 1
Bien que cette carte mère possède 8 broches connecteur d’alimentation
ATX 12V, il peut toujours travailler si vous adoptez une approche
traditionnelle à 4 broches ATX 12V alimentation.
Pour utiliser l’alimentation des 4 broches ATX,
branchez votre alimentation avec la broche 1 et
la broche 5.
4-Installation d’alimentation à 4 broches ATX 12V
8 5
4 1
Connecteur d’alimentation SLI/XFIRE Il n’est pas nécessaire d’utiliser
(SLI/XFIRE_POWER1 br. 4)
ce connecteur, mais veuillez le
(voir p.2 No. 45)
brancher avec un connecteur
d’alimentation pour disques
durs quand deux cartes
graphiques sont branchées sur
cette carte mère en même
temps.
Header de IEEE 1394 Sauf un port de default IEEE
(FRONT_1394 br. 9)
1394 sur le panel I/O, il y a un
(voir p.2 No. 32)
header de IEEE1394
(FRONT_1394) sur cette carte
mere. Le header de IEEE 1394
peut supporter un port de IEEE
1394.
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
SLI/XFIRE_POWER1
