165
ASRock Z77 Extreme9 Motherboard
Türkçe

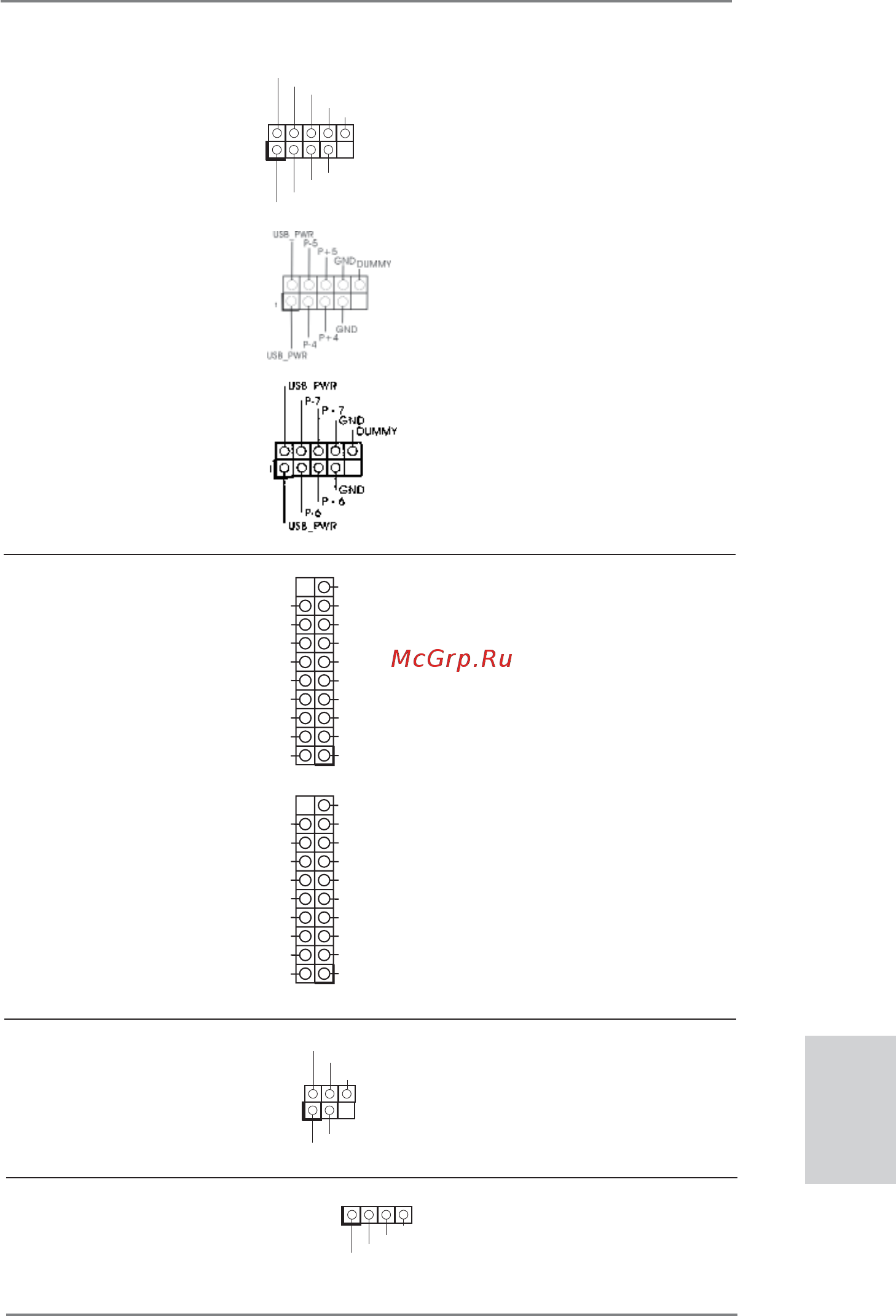

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB2_3)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 26)
anakartta üç USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB4_5)
(bkz. s.2 No. 27)
(9-pinli USB6_7)
(bkz. s.2 No. 28)
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
USB 3.0 Fişleri I/O panelinde bulunan sekiz
(19-pinli USB3_9_10)
adet varsayılan USB 3.0
(bkz. s.2 No. 10)
bağlantı noktasının yanı sıra, bu
ana kart üzerinde iki adet USB
3.0 bağlantısı bulunur. Bu USB
3.0 bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
(19-pinli USB3_11_12)
(bkz. s.2 No. 9)
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
VbusVbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
VbusVbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.2 No. 33)
modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IRTX
GND
IRRX
Kullanıcı Kızılötesi Modül Bağlantısı Bu fi ş, uzaktan kumanda alıcısı
(4-pinli CIR1)
destekler.
(bkz. s.2 No. 29)
