ASRock Z77 Extreme9 [219/248] 簡體中文

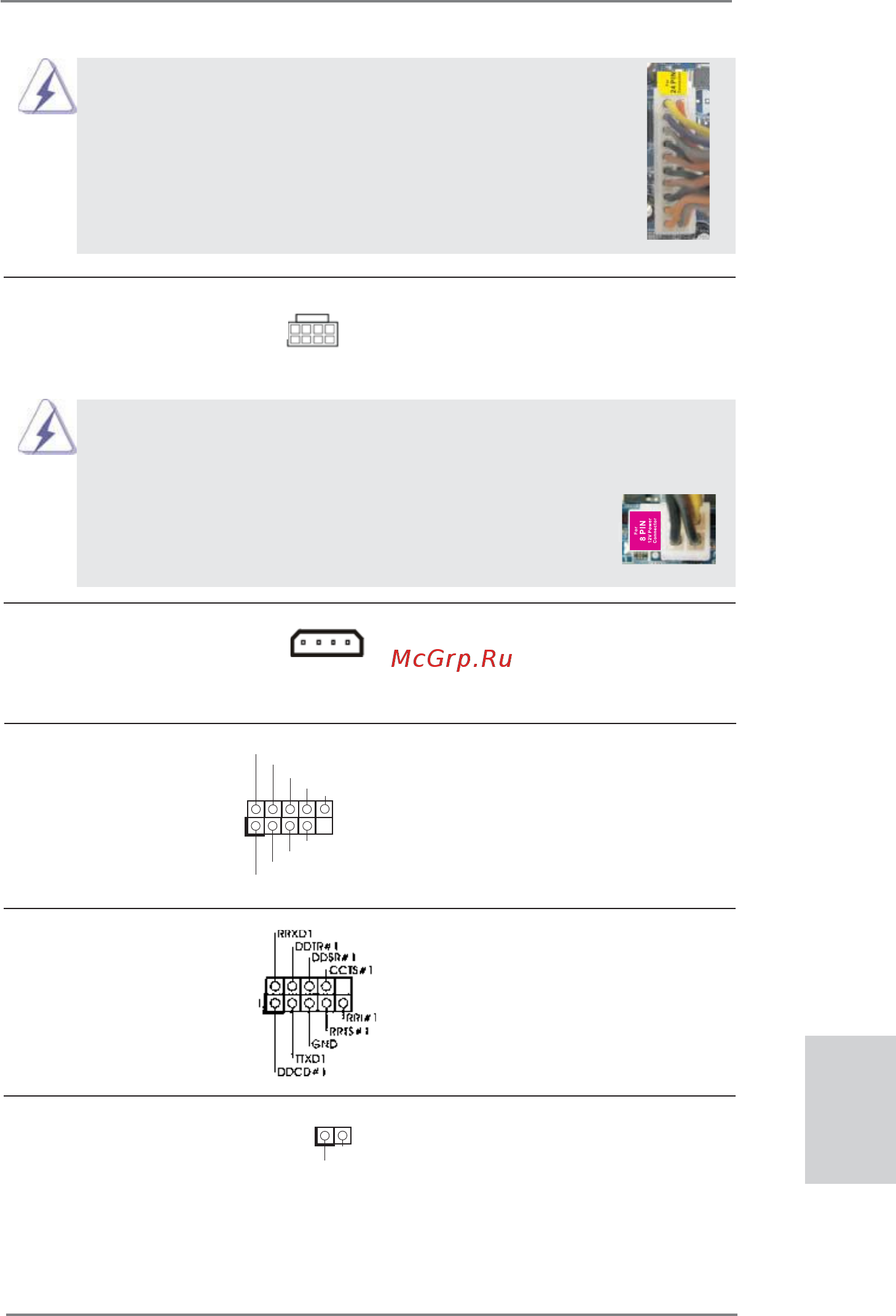

![ASRock Z77 Extreme9 [219/248] 簡體中文](/views2/1687560/page219/bgdb.png)
219
ASRock Z77 Extreme9 Motherboard
簡體中文
串行接口連接器 這個 COM1 端口支持一個串行接
(9 針 COM1)
口的外設。
(見第2頁第34項)
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音頻輸出至 HDMI 顯卡，支持將
(見第2頁第35項)
電腦連接至帶 HDMI 的數字電視
/ 投影儀 / 液晶顯示器等設備。
請將 HDMI 顯卡的 HDMI_SPDIF 接
口連接到這個接頭。
SPDIFOUT
GND
1
SLI/XFIRE 電源接頭 一般不需要使用這個接口，但是
(4 針 SLI/XFIRE_POWER1)
如果主板上同時插入兩塊顯卡時
(見第2頁第45項)
，請將它連接到硬盤電源接口。
IEEE 1394 接口 除了位於 I/O 面板的一個默認
(9 針 FRONT_1394)
IEEE 1394 接口之外，這款主板
(見第2頁第32項)
有一組 IEEE 1394 接針。這組
IEEE 1394 接針可以支持一個
IEEE 1394 接口。
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
SLI/XFIRE_POWER1
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1)
到這個接頭。
(見第2頁第1項)
8 5
4 1
8 5
4 1
