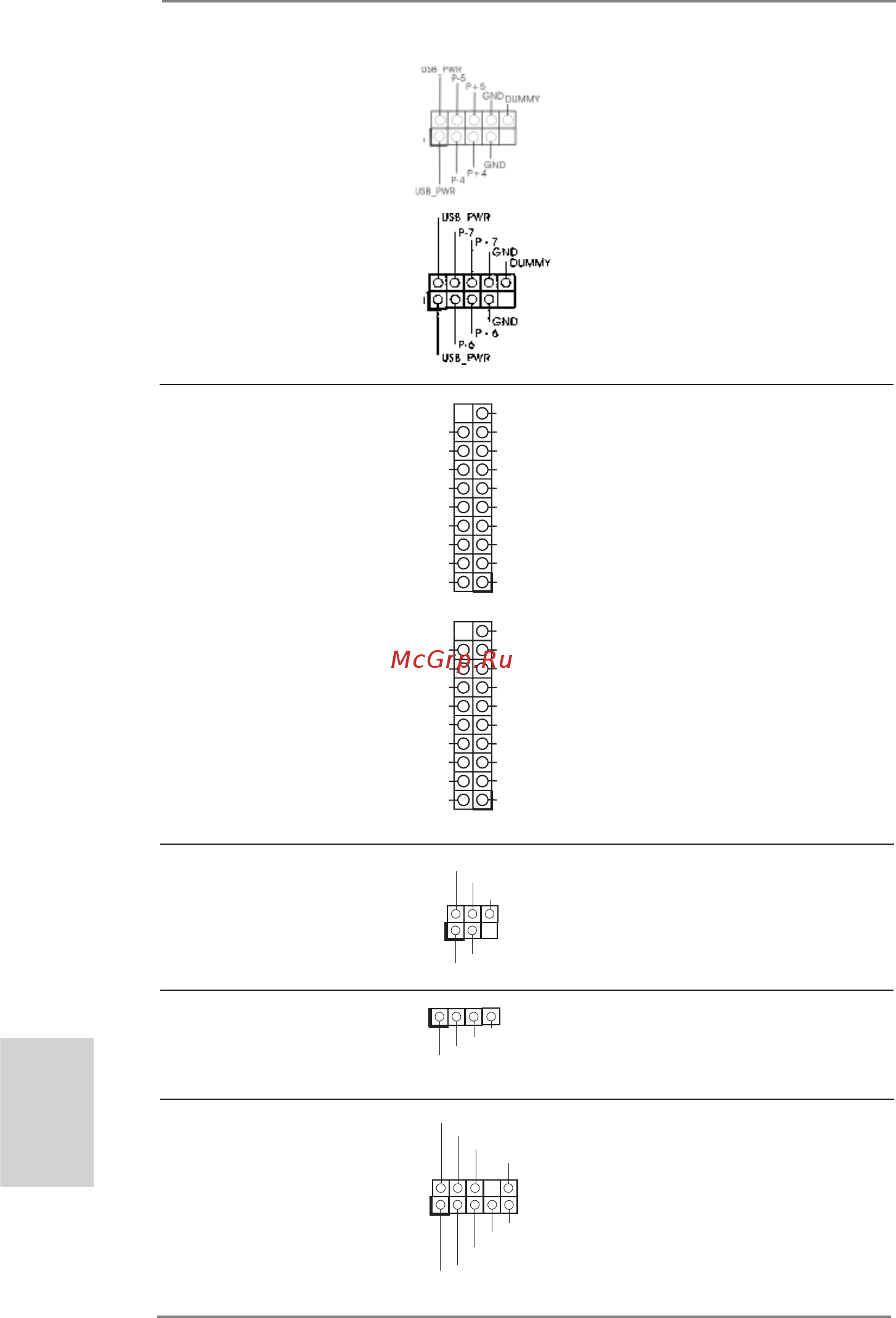

USB 3.0 擴展接頭 除了位於 I/O 面板的八個默認
(19 針 USB3_9_10)
USB 3.0 接口之外，這款主板有
(見第2頁第10項)
兩組 USB 3.0 接針。每組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
(19 針 USB3_11_12)
(見第2頁第9項)
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1)
送和接受紅外線的模塊。
(見第2頁第33項)
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
(見第2頁第36項)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IRTX
+5VSB
DUMMY
IRRX
GND
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
VbusVbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
1
ATX+5VSB
IRTX
GND
IRRX
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
(見第2頁第29項)
(9 針 USB4_5)
(見第2頁第27項)
(9 針 USB6_7)
(見第2頁第28項)
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
VbusVbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
