![Karcher WPC 600 FW [86/93] Onderhoudsschema](/img/pdf.png)
Karcher WPC 600 FW [86/93] Onderhoudsschema
![Karcher WPC 600 FW [86/93] Onderhoudsschema](/views2/1006903/page86/bg56.png)

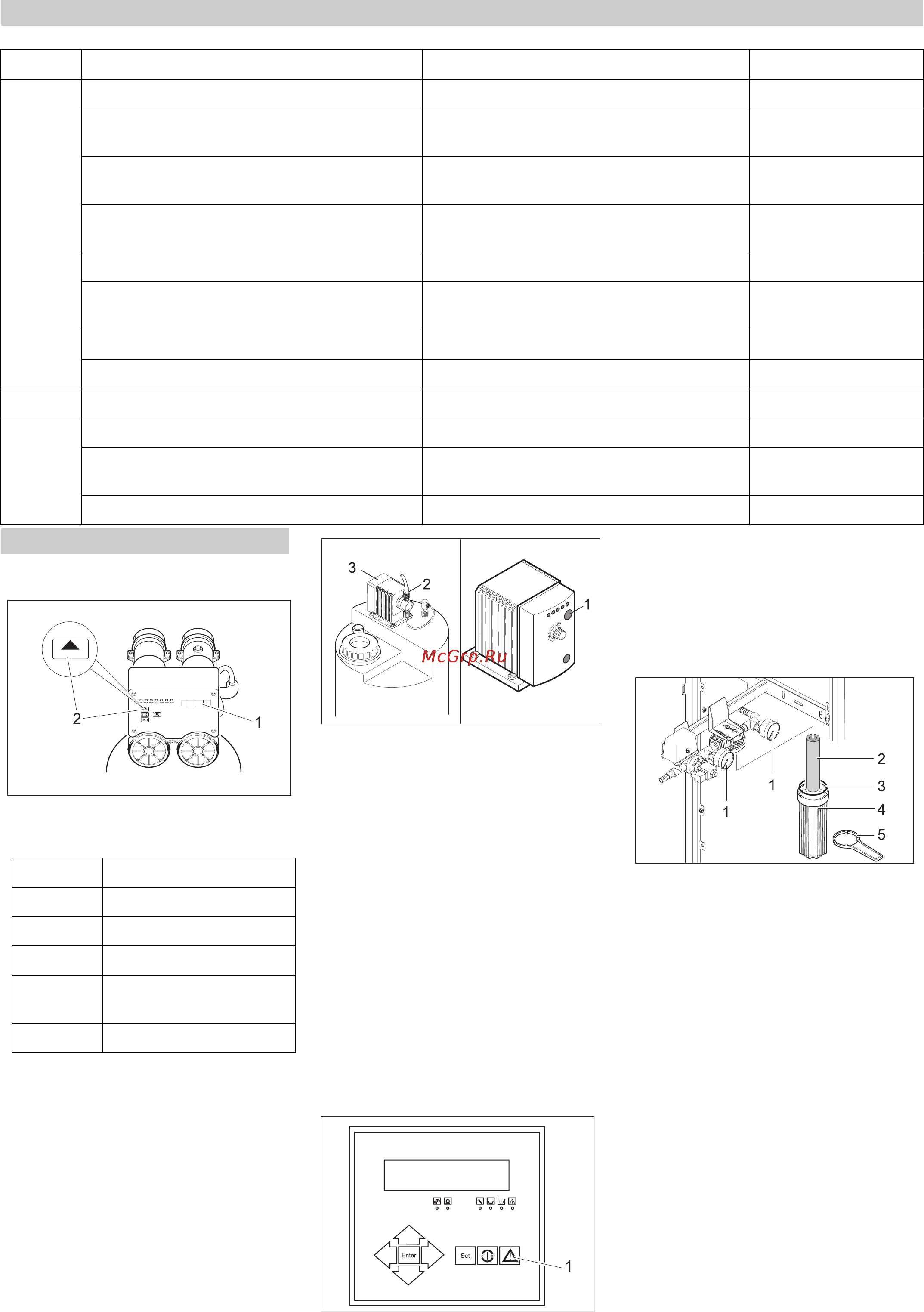

86 Nederlands
1 Display
2 Toets ADVANCE
De doseerpomp moet ontlucht worden in-
dien de pomp lucht gezogen heeft (bv. om-
dat de doseertank volledig leeggemaakt is).
– De installatie stopt, op het display wordt
de storing „Motorbeveiliging“ weergege-
ven.
Instructie
Die foutmelding wordt weergegeven, onaf-
hankelijk van welke doseertank leeg is.
1 Knop Doseerfrequentie
2 Schroefsluiting
3 Doseerpomp
Î Doseerstation vullen (zie hoofdstuk In-
bedrijfstelling).
Î Schroefverbinding aan de doseerpomp
lossen.
Î Ingestelde doseerfrequentie aan de
led's op de doseerpomp aflezen en no-
teren.
Î Doseerfrequentie door herhaaldelijk in-
drukken van de toets Doseerfrequentie
instellen op 100% en wachten tot er zich
geen bellen meer in de zuigleiding be-
vinden.
Î Schroefverbinding aanspannen.
Î Doseerpomp opnieuw instellen op de
oorspronkelijke doseerfrequentie.
1 Toets Return
Î Storingsmelding op het bedieningspa-
neel kwiteren met de toets Return, de
installatie start.
Drukverschil van beide manometers con-
troleren. Bij ene verschil van meer dan 0,08
MPa moet de filterinzet vervangen worden:
1 Manometer
2Filterelement
3 Afdichting
4 Filterpot
5 Filtersleutel
Î Installatie uitschakelen met toets „ON/
OFF“.
Î Toevoer onbehandeld water onderbre-
ken.
Î Installatie kort inschakelen met toets
„ON/OFF“ tot aan de voorfilter geen
druk meer voorhanden is.
Î Installatie uitschakelen met toets „ON/
OFF“.
Î Filtersleutel aan de filterpot plaatsen en
filterpot losschroeven.
Î Filterinzet uit de filterpot nemen en nieu-
we filterinzet in de filterpot plaatsen.
Î Afdichtingsring controleren op bescha-
diging en indien nodig vervangen.
Î Filterpot erop schroeven en aanspan-
nen met de filtersleutel.
Onderhoudsschema
Tijdstip Controle/Handeling Theoretisch Bij afwijking
Dagelijks Vulniveau doseerbakje Voldoende gevuld Bijvullen
Luchtbellen in de doseerleidingen Geen luchtbellen Doseerpomp ontluch-
ten
Drinkwaterstroom uitgaande van de waarde bij
inbedrijfstelling
Daling binnen 10% Fijne regeling
Geleidingsvermogen van het drinkwater uit-
gaande van de waarde bij inbedrijfstelling
Stijging binnen 10% Fijne regeling
Drukverschil pomp- en concentraatdruk Max. 15% boven verschil bij inbedrijfstelling Kärcher-klantendienst
Bedrijfsteller media- en actiefkoolstoffilter In tegenstroom spoelen vond plaats binnen de
voorbije 24 uren
Kärcher-klantendienst
Drukverschil fijne filter Max. 0,08 MPa Fijne filter vervangen
Visuele controle van de installatie Geen ondichtheden Kärcher-klantendienst
wekelijks Protokol invullen
maande-
lijks
Doseerbakje reinigen en spoelen
Visuele controle van de pomp voor onbehandeld
water
Geen beschadigingen / ondichtheden vast-
stelbaar
Kärcher-klantendienst
Vlotterschakelaar in de drinkwatertank Geen functionele storing vaststelbaar Kärcher-klantendienst
Onderhoudswerkzaamheden
Media- en actiefkoolstoffilter aflezen
ADVANCE Display
– Actuele tijd
5 s Tijd van de regeneratie
Kort Aantal regeneraties
Kort Dagen en uren sinds de
laatste regeneratie
– Actuele tijd
Doseerpomp ontluchten
Fijne filter vervangen
