DIVAtech D HF
13
IT

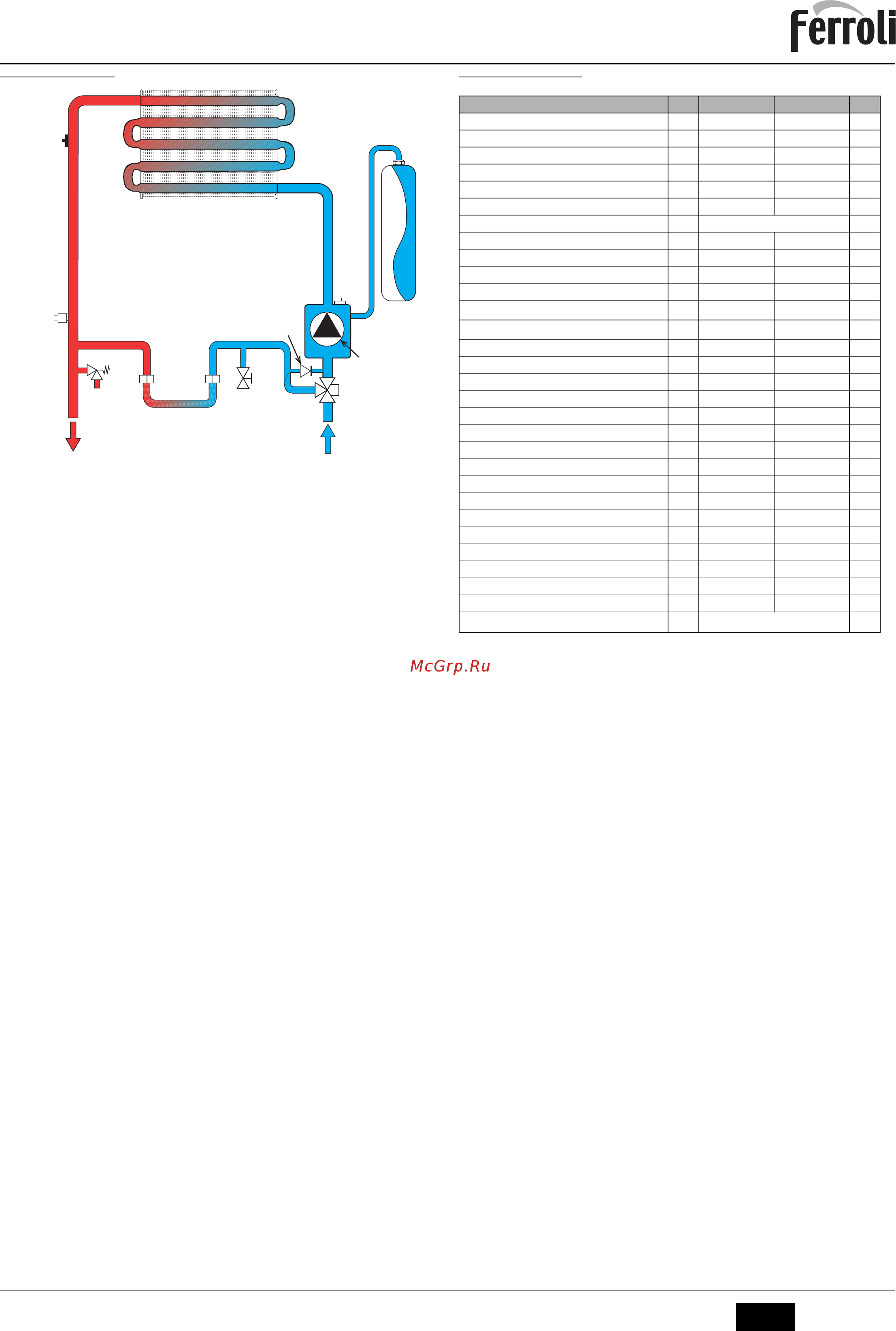

5.3 Circuito idraulico
fig. 29 - Circuito riscaldamento
5.4 Tabella dati tecnici
27
278
241
1110
95
32
56
36
14
74
114
209 210
Dato Unità DIVAtech D HF24 DIVAtech D HF32
Portata termica max kW 25.8 34.4 (Q)
Portata termica min kW 8.3 11.5 (Q)
Potenza Termica max riscaldamento kW 24.0 32.0 (P)
Potenza Termica min riscaldamento kW 7.2 9.9 (P)
Rendimento Pmax (80-60°C) % 93.0 93.1
Rendimento 30% % 90.5 91.0
Classe di emissione NOx - 3 (<150 mg/kWh) (NOx)
Ugelli bruciatore G20 n° x Ø 11 x 1.35 15 x 1.35
Pressione gas alimentazione G20 mbar 20.0 20.0
Pressione gas max al bruciatore (G20) mbar 12.0 12.0
Pressione gas min al bruciatore (G20) mbar 1.5 1.5
Portata gas max G20
m
3
/h
2.73 3.64
Portata gas min G20
m
3
/h
0.88 1.22
Ugelli bruciatore G31 n° x Ø 11 x 0.79 15 x 0.79
Pressione gas alimentazione G31 mbar 37 37
Pressione gas max al bruciatore (G31) mbar 35.0 35.0
Pressione gas min al bruciatore (G31) mbar 5.0 5.0
Portata gas max G31 kg/h 2.00 2.69
Portata gas min G31 kg/h 0.65 0.90
Pressione max esercizio riscaldamento bar 3 3 (PMS)
Pressione min esercizio riscaldamento bar 0.8 0.8
Temperatura max riscaldamento °C 90 90 (tmax)
Contenuto acqua riscaldamento litri 1.0 1.2
Capacità vaso di espansione riscaldamento litri 8 10
Pressione precarica vaso di espansione riscaldamento bar 1 1
Grado protezione IP X5D X5D
Tensione di alimentazione V/Hz 230V/50Hz
Potenza elettrica assorbita W 110 135
Peso a vuoto kg 32 35
Tipo di apparecchio
C
12
-C
22
-C
32
-C
42
-C
52
-C
62
-C
72
-C
82
-B
22
cod. 3541P871 - Rev. 01 - 04/2019
