DIVAtech D HF
41
FR
5.1 Dimensions et raccords
7 Arrivée gaz - Ø 3/4”
10 Départ installation - Ø 3/4"
11 Retour installation - Ø 3/4"
209 Refoulement ballon - Ø 3/4"
210 Retour ballon - Ø 3/4”

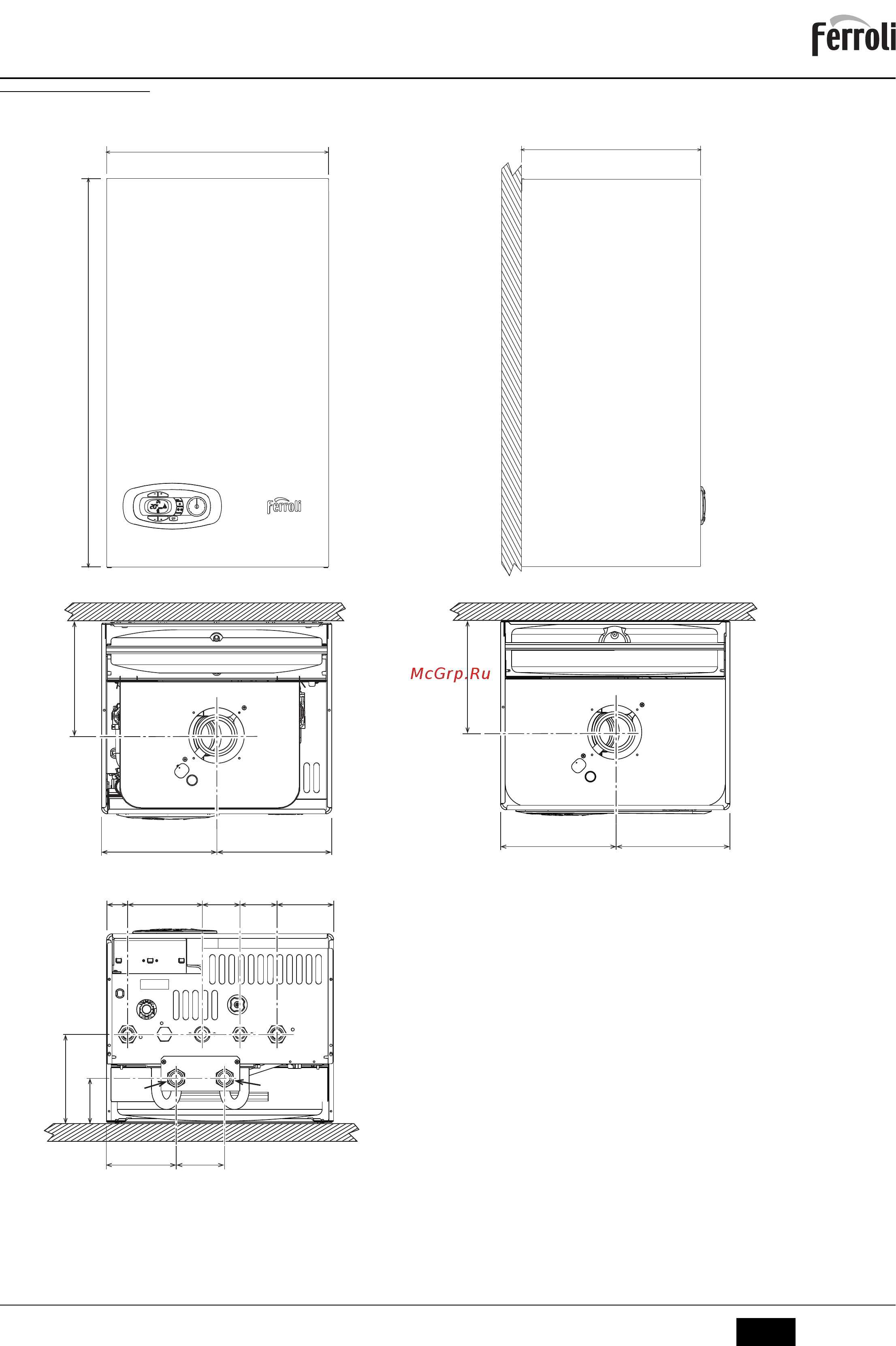

fig. 21- Vue de face
fig. 22- Vue latérale
fig. 23- Vue de dessus - HF24
fig. 24- Vue de dessus HF32
fig. 25- Vue de dessous - HF24 et HF32
700
0
1
2
3
4
400
330
195
200200
195
200200
36 131 66 65 102
155
10
209
7
210
11
78
123 85
cod. 3541P871 - Rev. 01 - 04/2019
