DIVAtech D HF
32
FR
FR
1. CONSIGNES GÉNÉRALES
• Lire attentivement les avertissements repris dans le présent manuel d'instructions
fournissant des indications importantes pour la sécurité de l'installation, son utilisa-
tion et son entretien.
• Le manuel d'instructions fait partie intégrante du produit et en constitue un compo-
sant essentiel que l'utilisateur aura soin de conserver afin de pouvoir le consulter
ultérieurement.
• En cas de vente ou de cession de l'appareil à un autre propriétaire ou d'un démé-
nagement, on s'assurera que le manuel accompagne dans tous les cas la chaudière
de manière à pouvoir être consulté en tout temps par le nouveau propriétaire et/ou
installateur.
• L’installation et l’entretien doivent être effectués conformément aux normes en vi-
gueur, selon les instructions du constructeur et par un professionnel qualifié.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des domma-
ges à des personnes, à des animaux ou à des choses. Le constructeur n'assume
aucune responsabilité pour les dommages causés par des erreurs d'installation et
d'utilisation et, dans tous les cas, en cas d’inobservation des instructions fournies
par celui-ci.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du ré-
seau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au
moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abste-
nant de toute tentative de réparation ou d'intervention directe. S'adresser unique-
ment à un professionnel qualifié. Les réparations ou remplacements de composants
éventuels devront être effectués uniquement par un professionnel qualifié en n'uti-
lisant que des pièces de rechange d'origine. Le non-respect de ce qui précède com-
promet les conditions de sécurité de l'appareil.
• Pour garantir le bon fonctionnement de l'appareil, il est indispensable de faire effec-
tuer un entretien périodique par un professionnel qualifié.
• Cet appareil ne doit être utilisé que pour l’usage pour lequel il a été conçu. Tout au-
tre usage doit être considéré comme impropre et donc dangereux.
• Après avoir retiré l'emballage, s'assurer du bon état du contenu. Les éléments de
l'emballage ne doivent pas être laissés à la portée des enfants étant donné qu'ils
pourraient être une source potentielle de dangers.
• Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités
physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les
connaissances requises, peuvent utiliser cet appareil sous surveillance constante
ou après avoir reçu des instructions concernant l'utilisation sécuritaire de l'appareil
ou permettant la compréhension des dangers qui s’y rattachent. Les enfants ne doi-
vent pas jouer avec l'appareil. Le nettoyage et l'entretien destinés à être effectués
par l’utilisateur, peuvent être accomplis par des enfants âgés d’au moins 8 ans que
si sous surveillance constante.
• En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans cette notice ne sont qu'une représentation simplifiée du
produit. Cette représentation peut présenter de légères différences, non significati-
ves, par rapport au produit livré.
2. INSTRUCTIONS D’UTILISATION
2.1 Introduction
Cher Client,
DIVAtech D HF est un générateur thermique à chambre étanche pour le chauffage et la
production d'eau chaude sanitaire (option) à très haut rendement, fonctionnant au gaz
naturel ou GPL et doté d'un système de contrôle à microprocesseur.
A
Un ballon extérieur (option), servant à la production d'eau chaude sanita-
ire, peut être raccordé à la chaudière. Dans ce manuel toutes les fonc-
tions relatives à la production d'eau chaude sanitaire sont actives
uniquement avec le ballon sanitaire optionnel comme indiqué au sez. 3.3
2.2 Tableau des commandes
Panneau

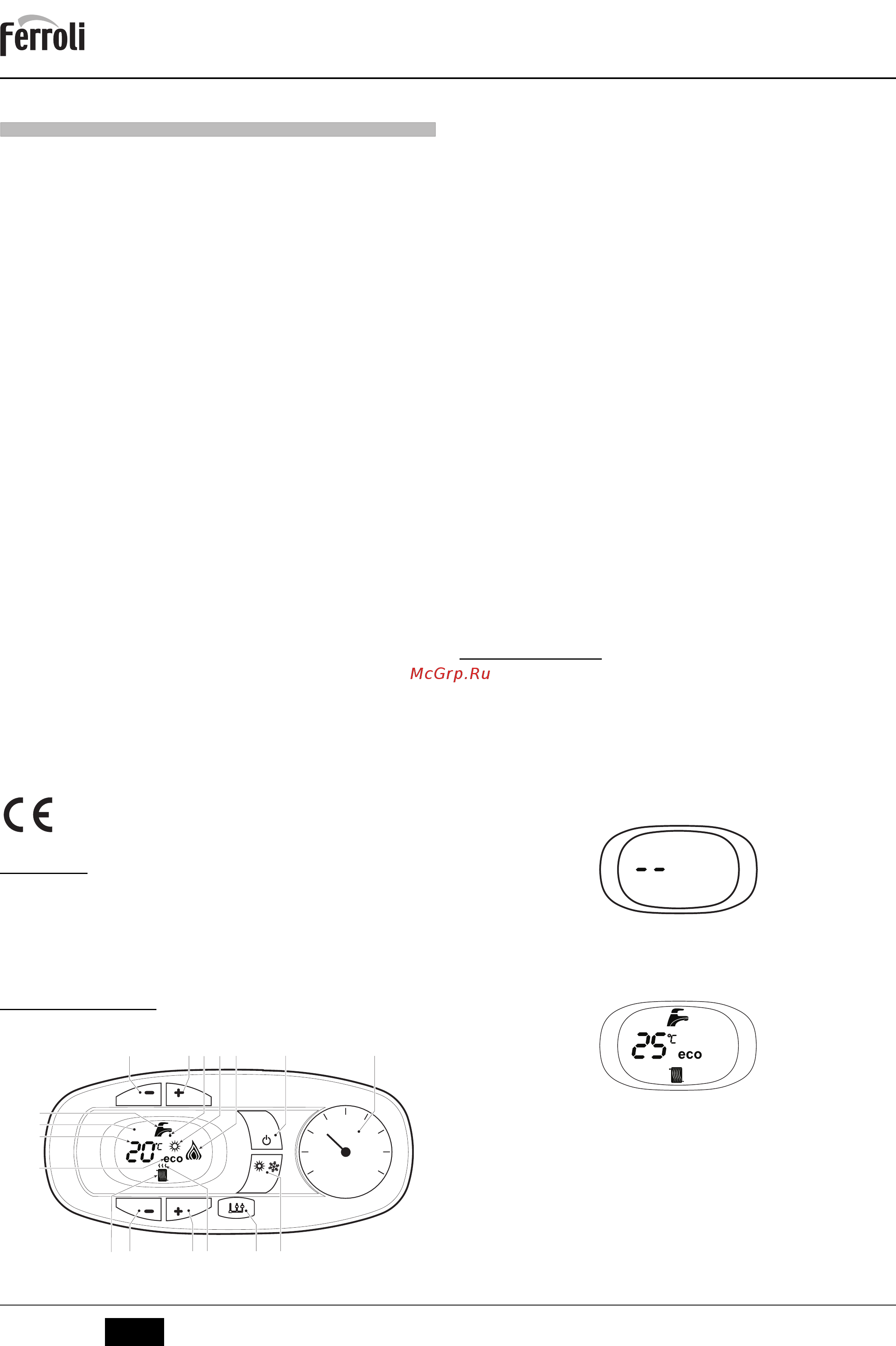

fig. 1 - Panneau de contrôle
Légende tableau fig. 1
1 Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
2 Touche pour augmenter le réglage de l'eau chaude sanitaire
3
Touche pour diminuer le réglage de la température de l'installation de chauffage
4
Touche pour augmenter le réglage de la température de l'installation de chauffage
5 Afficheur
6
Touche Réarmement - sélection du mode Été/Hiver - Menu "Température évolutive"
7 Touche de sélection mode Eco/Confort - on/off appareil
8 Symbole eau chaude sanitaire
9 Indication du fonctionnement eau chaude sanitaire
10 Indication fonction Été
11 Indication multifonctions
12 Indication fonction Eco (Economy)
13 Indication fonction chauffage
14 Symbole chauffage
15 Indication brûleur allumé et niveau de puissance actuelle (clignotant pendant
la fonction anomalie combustion)
16 Raccordement Service Tool
17 Hydromètre
Indication durant le fonctionnement
Chauffage
La demande chauffage (engendrée par le thermostat d'ambiance ou chronocommande
à distance) est indiquée par le clignotement de l'air chaud au-dessus du radiateur sur
l'afficheur.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle du départ du chauffage et
pendant le temps d'attente, l'indication “d2”.
Sanitaire
La demande d'eau chaude sanitaire (engendrée par l'ouverture d'un robinet d'eau chau-
de sanitaire) est indiquée par le clignotement de l'eau chaude sous le robinet sur l'affi-
cheur.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de sortie de l'eau chaude
sanitaire et pendant le temps d'attente l'indication “d1“.
Confort
La demande Confort (rétablissement de la température interne de la chaudière) est indi-
quée par le clignotement de l'eau sous le robinet sur l'afficheur. L'afficheur (rep. 11 -
fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.
Anomalie
En cas d'anomalie (voir cap. 4.4), l'afficheur visualise le code d'erreur (rep. 11 - fig. 1) et,
durant les temps d'attente de sécurité, les indications «d3», «d4» et «d5».
2.3 Allumage et extinction
Raccordement au réseau électrique
• Pendant les 5 premières secondes, l'afficheur visualise la version logicielle de la
carte.
• Ouvrir le robinet du gaz en amont de la chaudière.
• La chaudière est prête à fonctionner automatiquement chaque fois que l'on prélève
de l'eau chaude sanitaire ou en présence d'une demande de chauffage (de la part
du thermostat ambiant ou de la chronocommande à distance).
Extinction et allumage de la chaudière
Appuyer sur la touche on/off (rep. 7 - fig. 1) et garder le doigt dessus pendant 5 secon-
des.
fig. 2 - Extinction de la chaudière
Au moment où l'on éteint la chaudière, la carte électronique reste encore sous tension.
Le fonctionnement eau sanitaire et chauffage est désactivé. Le système antigel reste ac-
tif. Pour rallumer la chaudière, rappuyer sur la touche on/off (rep. 7 - fig. 1) pendant 5
secondes.
fig. 3
La chaudière est prête à fonctionner immédiatement lorsque l'on puise de l'eau chaude
sanitaire ou en présence d'une demande de chauffage (provenant du thermostat d'am-
biance ou de la chronocommande à distance).
B
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure
de l'arrivée de gaz, le système antigel ne fonctionne pas. Pour les longues
périodes d'arrêt en hiver et afin d'éviter les dommages causés par le gel, il est
conseillé d'éliminer toute l'eau contenue dans la chaudière, dans le circuit sa-
nitaire et dans l'installation ou bien de ne vider que l'eau sanitaire et de verser
l'antigel approprié dans l'installation de chauffage, en respectant les prescrip-
tions au sez. 3.3.
LE MARQUAGE << CE >> ATTESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGEN-
CES ESSENTIELLES DE L'ENSEMBLE DES DIRECTIVES QUI LEURS SONT APPLICABLES.
LA DÉCLARATION CE DE CONFORMITÉ PEUT ÊTRE DEMANDÉE AU FABRICANT.
0
1
4
2
3
reset
eco
comfort
9
15
13
12
11
8
1
36
7102
16414
5
17
cod. 3541P871 - Rev. 01 - 04/2019
