DIVAtech D HF
35
FR

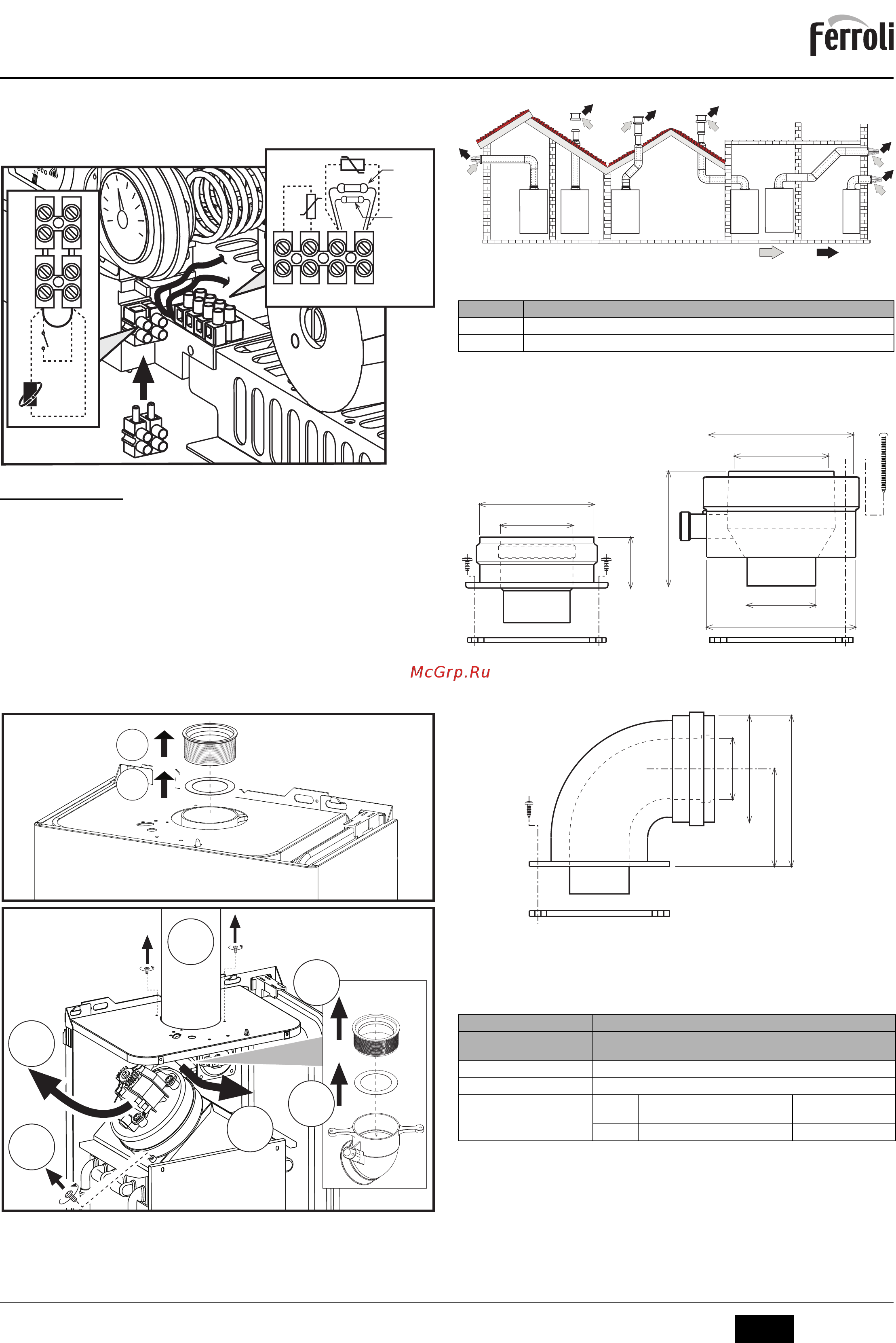

Accès au bornier
Après avoir retiré l'habillage, il est possible d'accéder au bornier électrique. La disposi-
tion des barrettes pour les différentes connexions est reportée dans les schémas électri-
ques au chapitre des données techniques fig. 30.
fig. 11- Accès au bornier
3.6 Conduits de fumée
Avertissements
L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de
fumées doivent être raccordées à un des systèmes d'évacuation/aspiration indiqués ci-
après. L'appareil est homologué pour fonctionner avec toutes les configurations de con-
duits Cny indiquées sur la présente notice d'instructions. Toutefois, il est possible que
certaines configurations de sortie soient expressément limitées ou interdites par les tex-
tes réglementaires et/ou la réglementation locale. Avant de procéder à l'installation, véri-
fier et respecter scrupuleusement les prescriptions qui s'y rapportent. En outre,
respecter le positionnement des terminaux muraux et/ou sur le toit et les distances mini-
males d'une fenêtre adjacente, sous une bouche d'aération, d'un angle de l'édifice, etc.
Diaphragmes
Pour le fonctionnement de la chaudière, monter les diaphragmes fournis avec l'appareil.
Vérifier que la chaudière dispose du bon diaphragme (lorsque cela est nécessaire) et
que ce dernier est installé correctement.
A Remplacement du diaphragme, chaudière non installée
B Remplacement du diaphragme, chaudière et conduits de fumée déjà in-
stallés
Raccordement avec des tubes coaxiaux
fig. 12 - Exemples de raccordement avec des conduits coaxiaux ( = Air / = Fumées)
Tableau 2 - Typologie
Pour le raccordement avec des tubes coaxiaux, l'un des accessoires suivants doit être
monté au départ de l'appareil. Pour les cotes de perçage des orifices dans le mur, voir
figure sur la page de couverture.
fig. 13 - Accessoires de départ pour conduits coaxiaux
Tableau 3- Diaphragmes pour conduits coaxiaux
1
3
4
5
6
72
139
155
10
kOhm
1,8
kOhm
138
3456
A
1
2
B
3
2
1
4
5
6
Type Description
C1X
Aspiration et évacuation horizontale murale
C3X
Aspiration et évacuation verticale au toit.
Coaxial 60/100 Coaxial 80/125
Longueur maximale admissible
DIVAtech D HF24 = 5 m
DIVAtech D HF32 = 5 m
10 m
Facteur de réduction coude 90° 1 m 0.5 m
Facteur de réduction coude 45° 0.5 m 0.25 m
Diaphragme à utiliser
0 ÷ 2 m
DIVAtech D HF24 = Ø43
DIVAtech D HF32 = Ø45
0 ÷ 3 m
DIVAtech D HF24 = Ø43
DIVAtech D HF32 = Ø45
2 ÷ 5 m Pas de diaphragme 3 ÷ 10 m Pas de diaphragme
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
Ø126
Ø82
Ø60
Ø130
Ø100
010018X0010006X0
100
60
45.6
010007X0
68
118
100
60
cod. 3541P871 - Rev. 01 - 04/2019
