DIVAtech D HF
7
IT
4. SERVIZIO E MANUTENZIONE
Avvertenze
B
Tutte le operazioni di regolazione, trasformazione, messa in servizio, ma-
nutenzione descritte di seguito, devono essere effettuate solo da Perso-
nale Qualificato e di sicura qualificazione (in possesso dei requisiti
tecnici professionali previsti dalla normativa vigente) come il personale
del Servizio Tecnico Assistenza Clienti di Zona.
FERROLI declina ogni responsabilità per danni a cose e/o persone deri-
vanti dalla manomissione dell’apparecchio da parte di persone non qua-
lificate e non autorizzate.
4.1 Regolazioni
Trasformazione gas di alimentazione
B
TUTTI I COMPONENTI DANNEGGIATI DURANTE LE OPERAZIONI DI TRA-
SFORMAZIONE, DEVONO ESSERE SOSTITUITI.
L’apparecchio può funzionare con alimentazione a gas Metano o G.P.L. e viene predi-
sposto in fabbrica per l’uso di uno dei due gas, come chiaramente riportato sull’imballo
e sulla targhetta dati tecnici dell’apparecchio stesso. Qualora si renda necessario utiliz-
zare l’apparecchio con gas diverso da quello preimpostato, è necessario dotarsi dell’ap-
posito kit di trasformazione e operare come indicato di seguito:
1. Togliere l’alimentazione elettrica della caldaia e chiudere il rubinetto gas.
2. Sostituire gli ugelli al bruciatore principale, inserendo gli ugelli indicati in tabella dati
tecnici al cap. 5, a seconda del tipo di gas utilizzato
3. Dare alimentazione alla caldaia e aprire il rubineto del gas.
4. Modificare il parametro relativo al tipo di gas:
• portare la caldaia in modo stand-by
• premere i tasti sanitario part. 1 e 2 - fig. 1 per 10 secondi: il display visualizza
“b01“ lampeggiante.
• premere i tasti sanitario part. 1 e 2 - fig. 1 per impostare il parametro 00 (per il
funzionamento a metano) oppure 01 (per il funzionamento a GPL).
• premere i tasti sanitario part. 1 e 2 - fig. 1 per 10 secondi.
• la caldaia torna in modo stand-by
5. Regolare le pressioni minima e massima al bruciatore (rif. paragrafo relativo), impo-
stando i valori indicati in tabella dati tecnici per il tipo di gas utilizzato
6. Applicare la targhetta adesiva contenuta nel kit di trasformazione vicino alla targhet-
ta dei dati tecnici per comprovare l’avvenuta trasformazione.
Attivazione funzione Auto-setting per taratura valvola gas
QUESTA PROCEDURA VA ESEGUITA SOLAMENTE NEI SEGUENTI CASI: SOSTI-
TUZIONE DELLA VALVOLA GAS, SOSTITUZIONE DELLA SCHEDA, TRASFORMA-
ZIONE PER CAMBIO GAS.
La Valvola Gas B&P (con operatore modulante integrato) non prevede tarature mecca-
niche: le regolazioni della potenza minima e massima vengono quindi eseguite elettro-
nicamente attraverso due parametri:
Pre-Taratura valvola gas
1. Collegare un manometro per monitorare la pressione in uscita alla valvola gas.
2. Abilitare funzione Auto-setting (Parametro b12=1).
3. Attivare la procedura di taratura premendo il tasto riscaldamento + ed il tasto Eco/
Comfort insieme per 5 secondi. Immediatamente compare la scritta “Au-to” (in due
lampeggi successivi) e viene acceso il bruciatore. Entro 8 secondi (metano e gpl) la
caldaia trova il punto di accensione. I valori del punto di accensione, Offset corrente
minima assoluta (Parametro q01) e Offset corrente massima assoluta (Parametro
q02), vengono memorizzati dalla scheda.
Taratura valvola gas
1. Il display indicherà il testo “q02” lampeggiante; la corrente di modulazione viene for-
zata al valore di pre-taratura del parametro Offset corrente massima assoluta (Pa-
rametro q02).
2. Premere i tasti sanitario per regolare il parametro “q02” fintantoché sul manometro
non viene raggiunta la pressione massima nominale meno 1mbar. Attendere 10 se-
condi affinché la pressione si stabilizzi.
3. Premere il tasto sanitario “+” per regolare il parametro “q02” fintantoché sul ma-
nometro non viene raggiunta la pressione massima nominale. Attendere 10 secondi
affinché la pressione si stabilizzi.
4. Se la pressione letta sul manometro è diversa dalla pressione massima nominale,
procedere ad incrementi di 1 o 2 unità del parametro “q02” attraverso la pressione
del tasto sanitario “+” : dopo ogni modifica, attendere 10 secondi affinché la pres-
sione si stabilizzi.
5. Quando la pressione letta sul Manometro è uguale alla pressione massima nomina-
le (il valore appena tarato del parametro “q02” viene salvato automaticamente), pre-
mere il tasto riscaldamento “–”: il display indicherà il testo “q01” lampeggiante; la
corrente di modulazione viene forzata al valore di pre-taratura del parametro Offset
corrente minima assoluta (Parametro q01).
6. Premere i tasti sanitario per regolare il parametro “q01” fintantoché sul manometro
non viene raggiunta la pressione minima nominale più 0.5mbar. Attendere 10 se-
condi affinché la pressione si stabilizzi.
7. Premere il tasto sanitario “-” per regolare il parametro “q01” fintantoché sul Mano-
metro non viene raggiunta la pressione minima nominale. Attendere 10 secondi af-
finché la pressione si stabilizzi.
8. Se la pressione letta sul manometro è diversa dalla pressione minima nominale,
procedere a decrementi di 1 o 2 unità del parametro “q01” attraverso la pressione
del tasto sanitario “-” : dopo ogni modifica, attendere 10 secondi affinché la pres-
sione si stabilizzi.
9. Quando la pressione letta sul manometro è uguale alla pressione minima nominale
(il valore appena tarato del parametro “q01” viene salvato automaticamente.), rive-
rificare entrambe le regolazioni attraverso la pressione dei tasti riscaldamento ed
eventualmente correggerle ripetendo la procedura descritta in precedenza.
10. La procedura di taratura termina automaticamente dopo 15 minuti oppure premen-
do il tasto riscaldamento “+” ed il tasto Eco/Comfort insieme per 5 secondi.
Verifica dei valori di pressione gas e regolazione a range limitato
• Verificare che la pressione di alimentazione sia conforme a quella riportata nella ta-
bella
dati
tecnici.
• Collegare un idoneo manometro alla presa di pressione
“B” posta a valle della val-
vola gas.
• Attivare la modalità TEST e seguire le istruzioni per la verifica delle pressioni del gas
alla potenza massima e alla potenza minima (Vedi paragrafo successivo).
Se le pressioni nominali massima e/o minima lette sul manometro sono diverse da quelle
indicate in tabella dati tecnici, procedere con la sequenza successiva.
• Premendo il tasto Eco/Comfort per 2 secondi, si entra nella modalità Taratura val-
vola gas a range limitato.
• La scheda si porta sull’impostazione “q02”; visualizzando, con una pressione dei
tasti sanitario, il valore attualmente salvato.
•Se la pressione massima letta sul manometro è diversa dal quella nominale, pro-
cedere ad incrementi/decrementi di 1 o 2 unità del parametro “q02” attraverso la
pressione dei tasti sanitario: dopo ogni modifica, il valore viene memorizzato; atten-
dere 10 secondi affinché la pressione si stabilizzi.
• Premere il tasto riscaldamento “-” (rif. 3 - fig. 1).
• La scheda si porta sull’impostazione “q01”; visualizzando, con una pressione dei
tasti sanitario, il valore attualmente salvato.
•Se la pressione minima letta sul manometro è diversa da quella nominale, proce-
dere ad incrementi/decrementi di 1 o 2 unità del parametro “q01” attraverso la pres-
sione dei tasti sanitario: dopo ogni modifica, il valore viene memorizzato; attendere
10 secondi affinché la pressione si stabilizzi.
• Riverificare entrambe le regolazioni attraverso la pressione dei tasti riscaldamento
ed eventualmente correggerle ripetendo la procedura descritta in precedenza.
• Premendo il tasto Eco/Comfort per 2 secondi, si ritorna alla modalità TEST.
• Disattivare la modalità TEST (Vedi paragrafo successivo).
• Scollegare il manometro.
Attivazione modalità TEST
Premere contemporaneamente i tasti riscaldamento (part. 3 e 4 - fig. 1) per 5 secondi
per attivare la modalità TEST. La caldaia si accende al massimo della potenza di riscal-
damento impostata come al paragrafo successivo.
Sul display, i simboli riscaldamento e sanitario (fig. 19) lampeggiano; accanto verrà vi-
sualizzata la potenza riscaldamento.
fig. 19 - Modalità TEST (potenza riscaldamento = 100%)
Premere i tasti riscaldamento (part. 3 e 4 - fig. 1) per aumentare o diminuire la potenza
(Minima=0%, Massima=100%).
Premendo il tasto sanitario “-” (part. 1 - fig. 1) la potenza della caldaia viene regolata
immediatamente al minimo (0%). Premendo il tasto sanitario “+” (part. 2 - fig. 1) la po-
tenza della caldaia viene regolata immediatamente al massimo (100%).
Indice Descrizione Gas Naturale Gas Propano
q01
Offset corrente minima assoluta 0÷100 0÷150
q02
Offset corrente massima assoluta 0÷100 0-150

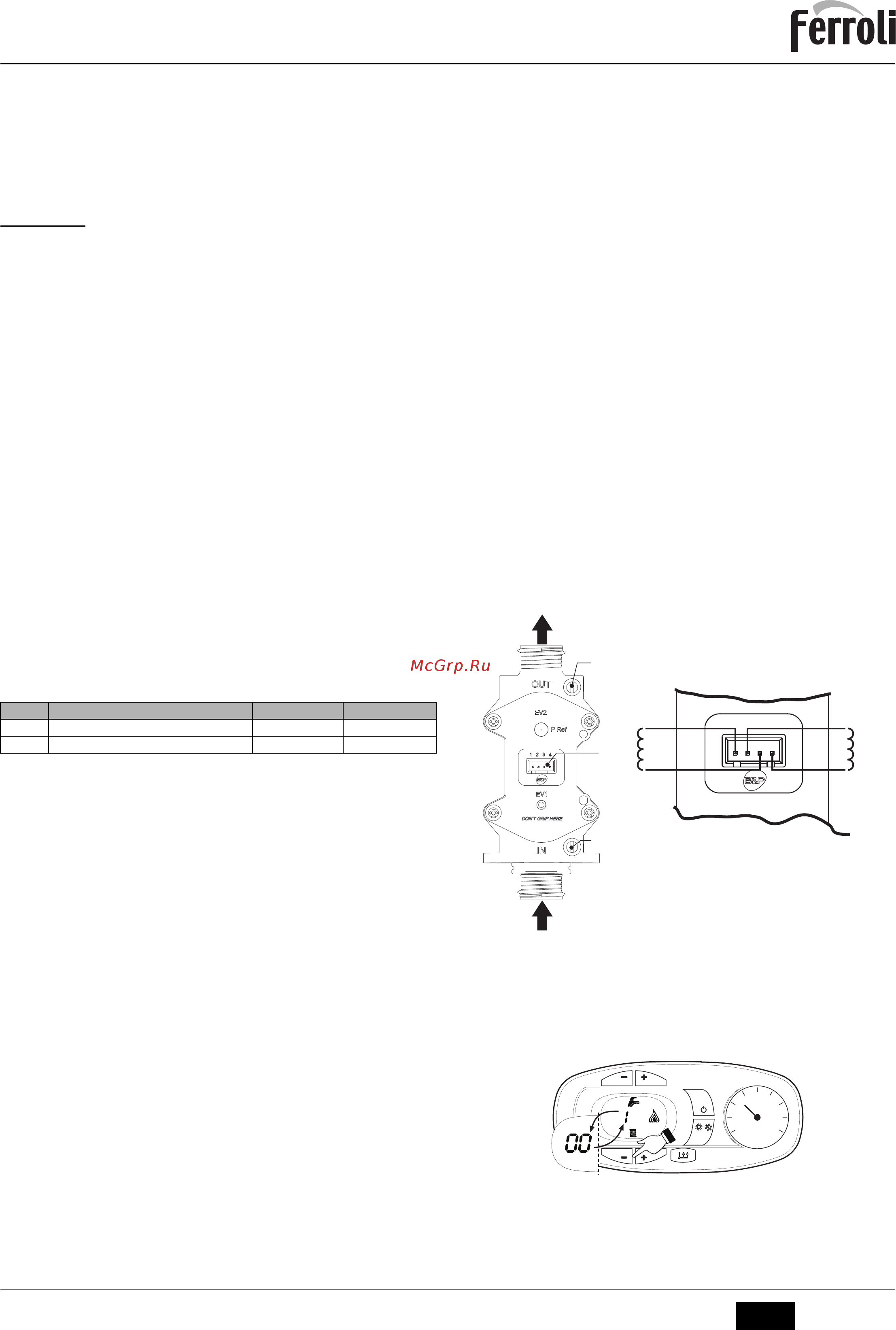

fig. 17 - Valvola gas
A
- Presa di pressione a monte
B
- Presa di pressione a valle
I
- Connessione elettrica Valvola gas
R
- Uscita gas
S
- Entrata gas
fig. 18 - Connessione valvola gas
TYPE SGV100
Pi max 65 mbar
24 Vdc - class B+A
R
B
I
A
S
~ 65W~ 24W
1 2 3 4
0
1
4
2
3
reset
eco
comfort
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
cod. 3541P871 - Rev. 01 - 04/2019
