5.6 Schema elettrico

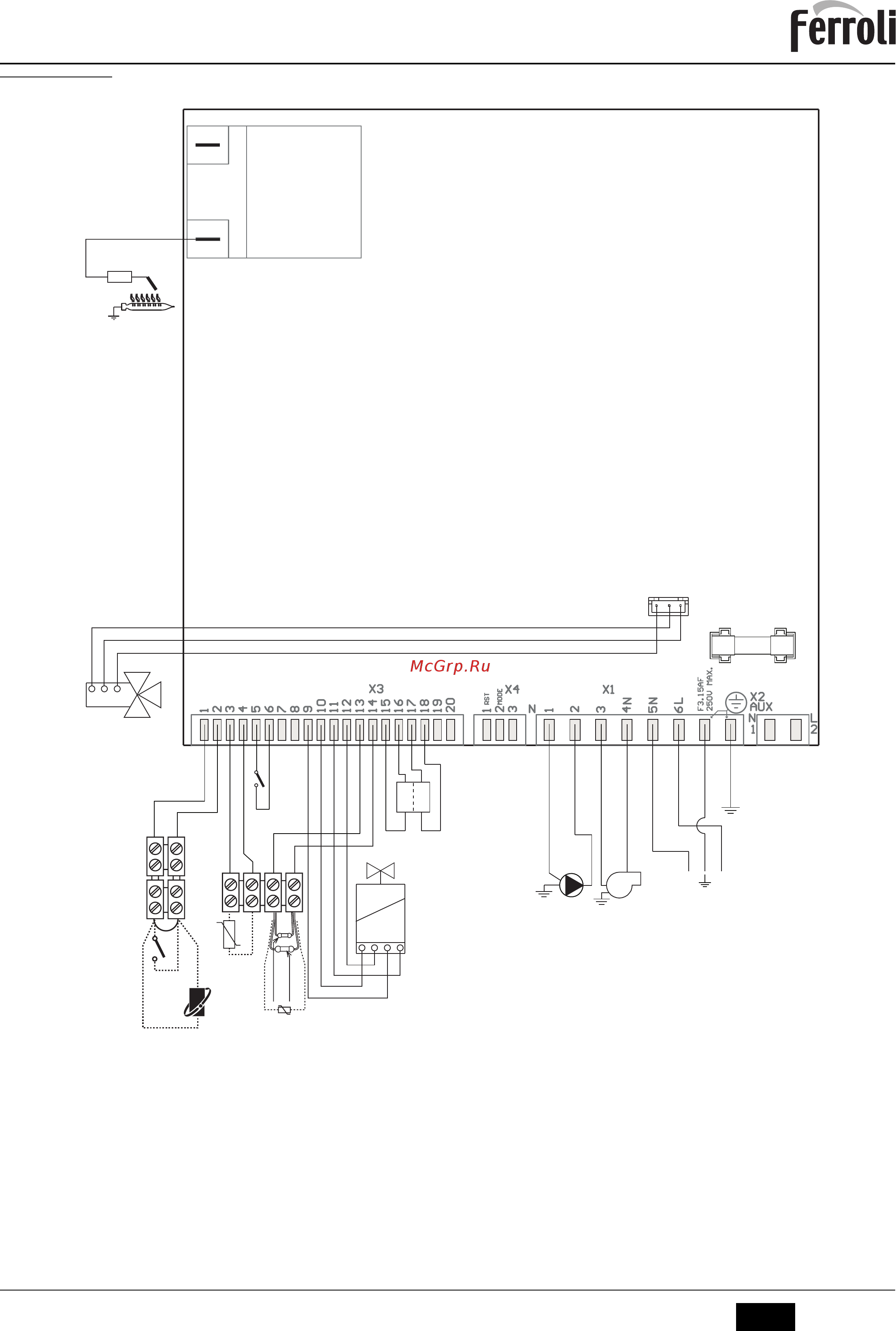

fig. 30 - Schema elettrico
A
Attenzione: Prima di collegare il termostato ambiente o il cronocomando remoto, togliere il ponticello sulla morsettiera.
16 Ventilatore
32 Circolatore riscaldamento
44 Valvola gas
72 Termostato ambiente (opzionale)
81 Elettrodo d’accensione/rivelazione
95 Valvola deviatrice
114 Pressostato acqua
138 Sonda esterna (opzionale)
139 Cronocomando remoto (opzionale)
155 Sonda bollitore (opzionale)
191 Sensore temperatura fumi
278 Sensore doppio (Sicurezza + riscaldamento)
81
1k
W
L
N
230V
50 Hz
16
N
L
32
L
N
°
T
°
T
278
4321
44
ABM01A
95
321
RED
LIGHT BLUE
WHITE
114
321
72
139
138
155
10kOhm
1.8kOhm
cod. 3541P871 - Rev. 01 - 04/2019
