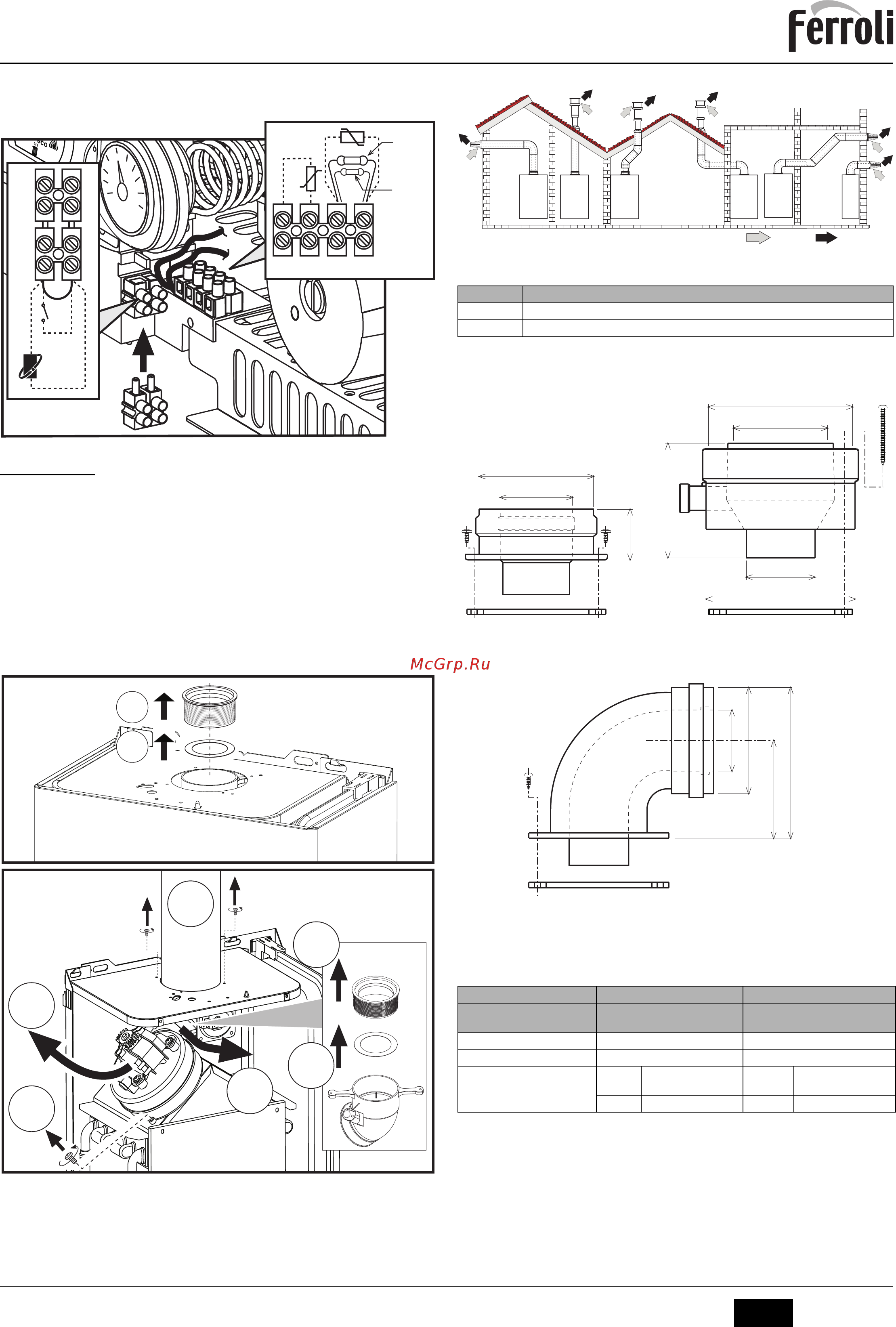

DIVAtech D HF
5
IT
Accesso alla morsettiera elettrica
Dopo aver tolto il mantello è possibile accedere alla morsettiera elettrica. La disposizione dei
morsetti per i diversi allacciamenti è riportata anche nello schema elettrico alla
fig. 30
.
fig. 11 - Accesso alla morsettiera
3.6 Condotti fumi
Avvertenze
L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita
fumi devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di
seguito. L'apparecchio è omologato per il funzionamento con tutte le configurazioni ca-
mini Cny riportate nella targhetta dati tecnici. È possibile tuttavia che alcune configura-
zioni siano espressamente limitate o non consentite da leggi, norme o regolamenti locali.
Prima di procedere con l’installazione verificare e rispettare scrupolosamente le prescri-
zioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei terminali
a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione, ecc.
Diaframmi
Per il funzionamento della caldaia è necessario montare i diaframmi forniti con l’appa-
recchio. Verificare che in caldaia vi sia il corretto diaframma (quando questo sia da uti-
lizzare) e che esso sia correttamente posizionato.
A Sostituzione diaframma con caldaia non installata
B Sostituzione diaframma con caldaia e condotti fumo già installati
Collegamento con tubi coassiali
fig. 12 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Tabella. 2 - Tipologia
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla figura in copertina.
fig. 13 - Accessori di partenza per condotti coassiali
Tabella. 3 - Diaframmi per condotti coassiali
1
3
4
5
6
72
139
155
10
kOhm
1,8
kOhm
138
3456
A
1
2
B
3
2
1
4
5
6
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete
C3X
Aspirazione e scarico verticale a tetto
Coassiale 60/100 Coassiale 80/125
Massima lunghezza consentita
DIVAtech D HF24 = 5 m
DIVAtech D HF32 = 5 m
10 m
Fattore di riduzione curva 90° 1 m 0.5 m
Fattore di riduzione curva 45° 0.5 m 0.25 m
Diaframma da utilizzare
0 ÷ 2 m
DIVAtech D HF24 = Ø43
DIVAtech D HF32 = Ø45
0 ÷ 3 m
DIVAtech D HF24 = Ø43
DIVAtech D HF32 = Ø45
2 ÷ 5 m no diaframma 3 ÷ 10 m no diaframma
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
Ø126
Ø82
Ø60
Ø130
Ø100
010018X0010006X0
100
60
45.6
010007X0
68
118
100
60
cod. 3541P871 - Rev. 01 - 04/2019
