DIVAtech D HF
43
FR

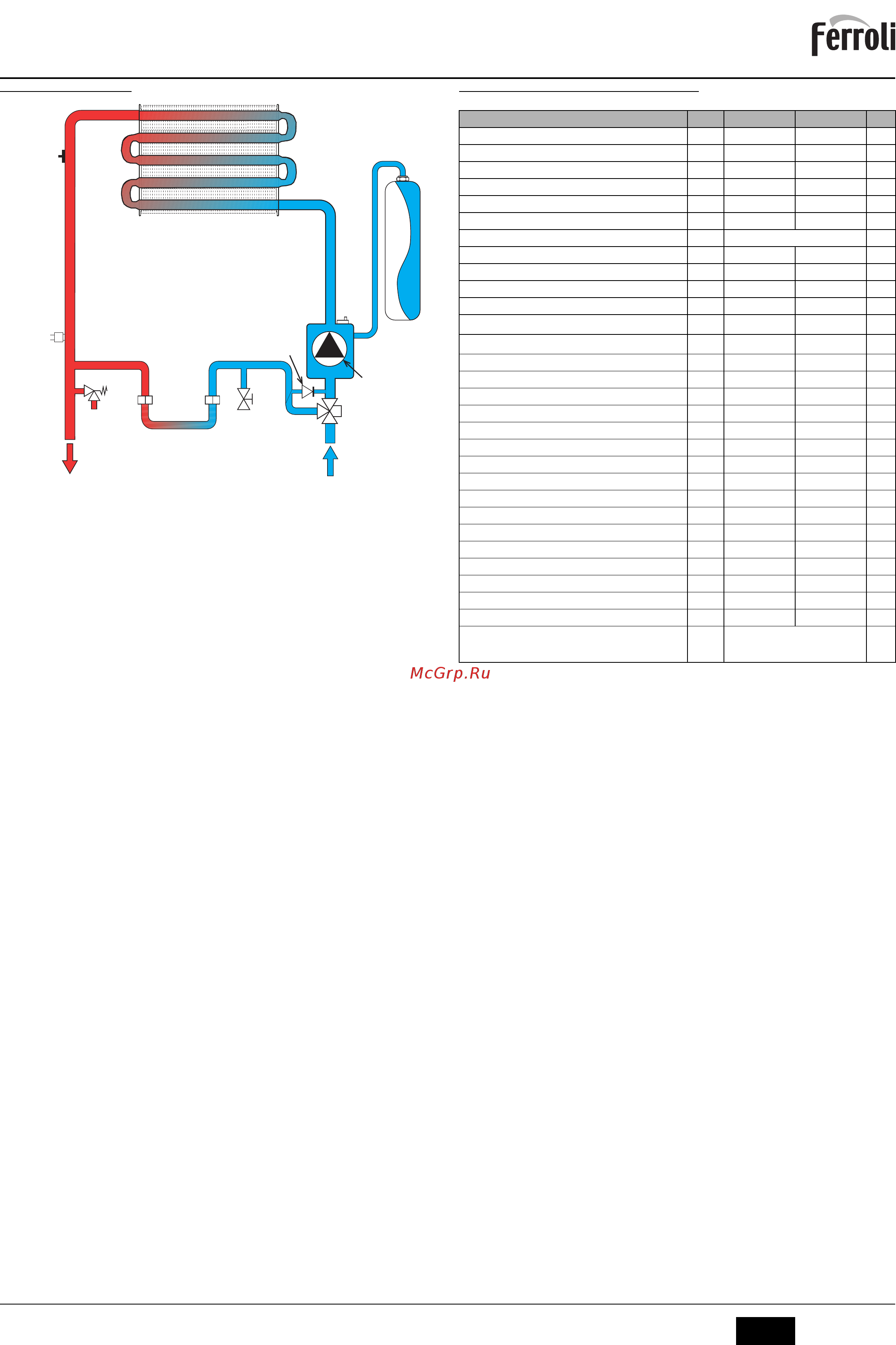

5.3 - Circuit hydraulique
fig. 29- Circuit chauffage
5.4 Tableau des caractéristiques techniques
27
278
241
1110
95
32
56
36
14
74
114
209 210
Caractéristique Unité DIVAtech D HF24 DIVAtech D HF32
Puissance thermique maxi kW 25.8 34.4 (Q)
Puissance thermique mini kW 8.3 11.5 (Q)
Puissance thermique maxi chauffage kW 24.0 32.0 (P)
Puissance thermique mini chauffage kW 7.2 9.9 (P)
Rendement Pmaxi (80-60 °C) % 93.0 93.1
Rendement 30 % % 90.5 91.0
Classe d'émission NOx - 3 (<150 mg/kWh) (NOx)
Gicleurs brûleur G20 nbre x Ø 11 x 1.35 15 x 1.35
Pression d'alimentation gaz G20 mbar 20.0 20.0
Pression gaz maxi au brûleur (G20) mbar 12.0 12.0
Pression gaz mini au brûleur (G20) mbar 1.5 1.5
Débit gaz maxi G20
m
3
/h
2.73 3.64
Débit gaz mini G20
m
3
/h
0.88 1.22
Gicleurs brûleur G31 nbre x Ø 11 x 0.79 15 x 0.79
Pression d'alimentation gaz G31 mbar 37 37
Pression gaz maxi au brûleur (G31) mbar 35.0 35.0
Pression gaz mini au brûleur (G31) mbar 5.0 5.0
Débit gaz maxi G31 kg/h 2.00 2.69
Débit gaz mini G31 kg/h 0.65 0.90
Pression maxi d'utilisation chauffage bar 3 3 (PMS)
Pression mini d'utilisation chauffage bar 0.8 0.8
Température maxi chauffage °C 90 90 (tmax)
Capacité eau circuit chauffage litres 1.0 1.2
Capacité du vase d'expansion chauffage litres 8 10
Pression prégonflage vase d'expansion chauffage bar 1 1
Indice de protection IP X5D X5D
Tension d'alimentation V/Hz 230V/50Hz
Puissance électrique consommée W 110 135
Poids à vide kg 32 35
Type d'appareil
C
12
-C
22
-C
32
-C
42
-C
52
-C
62
-C
72
-C
82
-
B
22
cod. 3541P871 - Rev. 01 - 04/2019
