98
Português
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia
“
Microfone Frontal
”
no painel de controle
Realtek e ajuste o
“
Volume de gravação
”
.

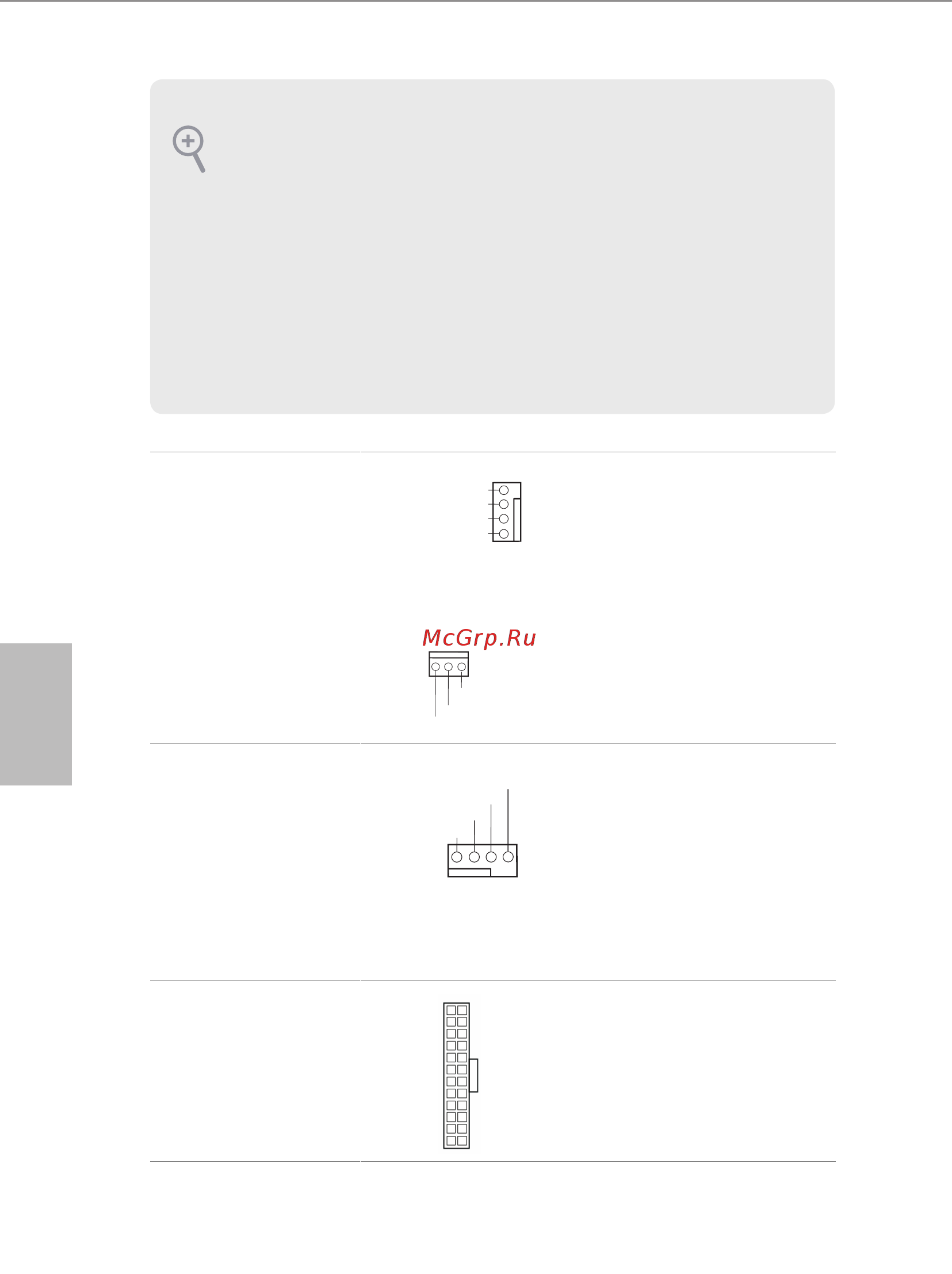

Conector do ventilador do
chassi
(CHA_FAN1 de 4 pinos)
(ver p.1, N.º 18)
(CHA_FAN2 de 3 pinos)
(ver p.1, N.º 15)
Por favor, conecte os cabos do
ventilador aos conectores do
ventilador e corresponda o o
preto no pino terra.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de
4 pinos. Se você pretende
conectar um ventilador da CPU
de 3 pinos, por favor, conecte-o
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 4)
Esta placa-mãe inclui um
conector de alimentação ATX de
24 pinos. Para utilizar uma fonte
de alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
CHA
_
FAN
_
SPEED
