75
A320M/ac
Español

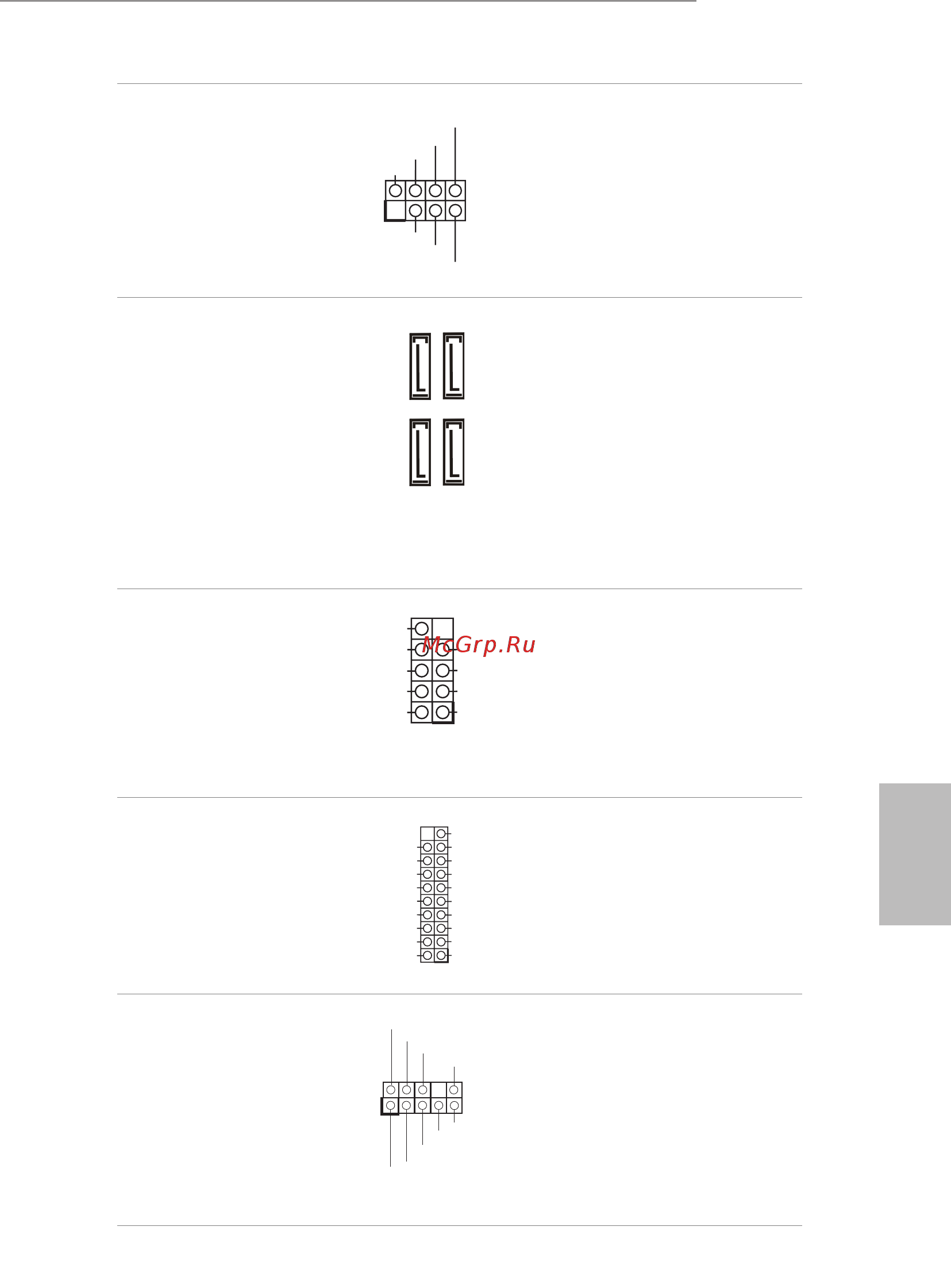

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág. 1, nº 13)
Conecte la intrusión de chasis
y el altavoz del chasis a este
cabezal.
Conectores Serie ATA3
(SATA3_1:
consulte la pág. 1, nº 10)
(SATA3_2:
consulte la pág.1, nº 11)
(SATA3_3:
consulte la pág.1, nº 8)
(SATA3_4:
consulte la pág. 1, nº 9)
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 6)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 7)
Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.
Cabezal USB 3.2 Gen1
(USB3_5_6 de 19
contactos)
(consulte la pág. 1, nº 5)
Esta placa base tiene otra base
de conexiones. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 17)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
SATA3_3
SATA3_4
SATA3_1
SATA3_2
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
