66
Italiano
Italiano

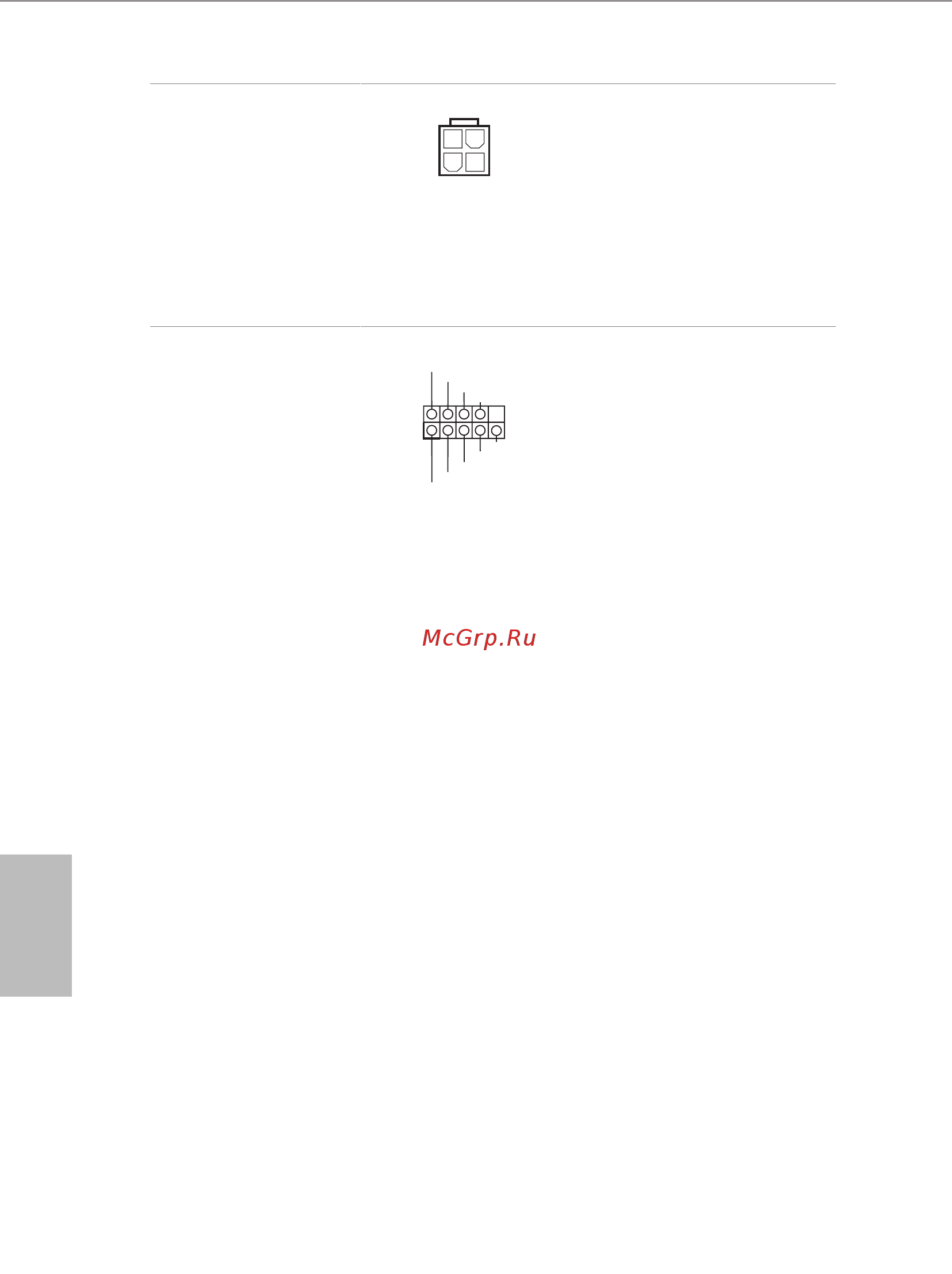

Connettore di
alimentazione ATX
da 12 V
(ATX12V1 a 4 pin)
(vedere pag. 1, n. 1)
Collegare un alimentatore ATX a
12 V a questo connettore.
*La spina di alimentazione può
essere inserita in questo
connettore con un solo
orientamento.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 14)
Questo header COM1 supporta
un modulo di porta seriale.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
