44
Deutsch

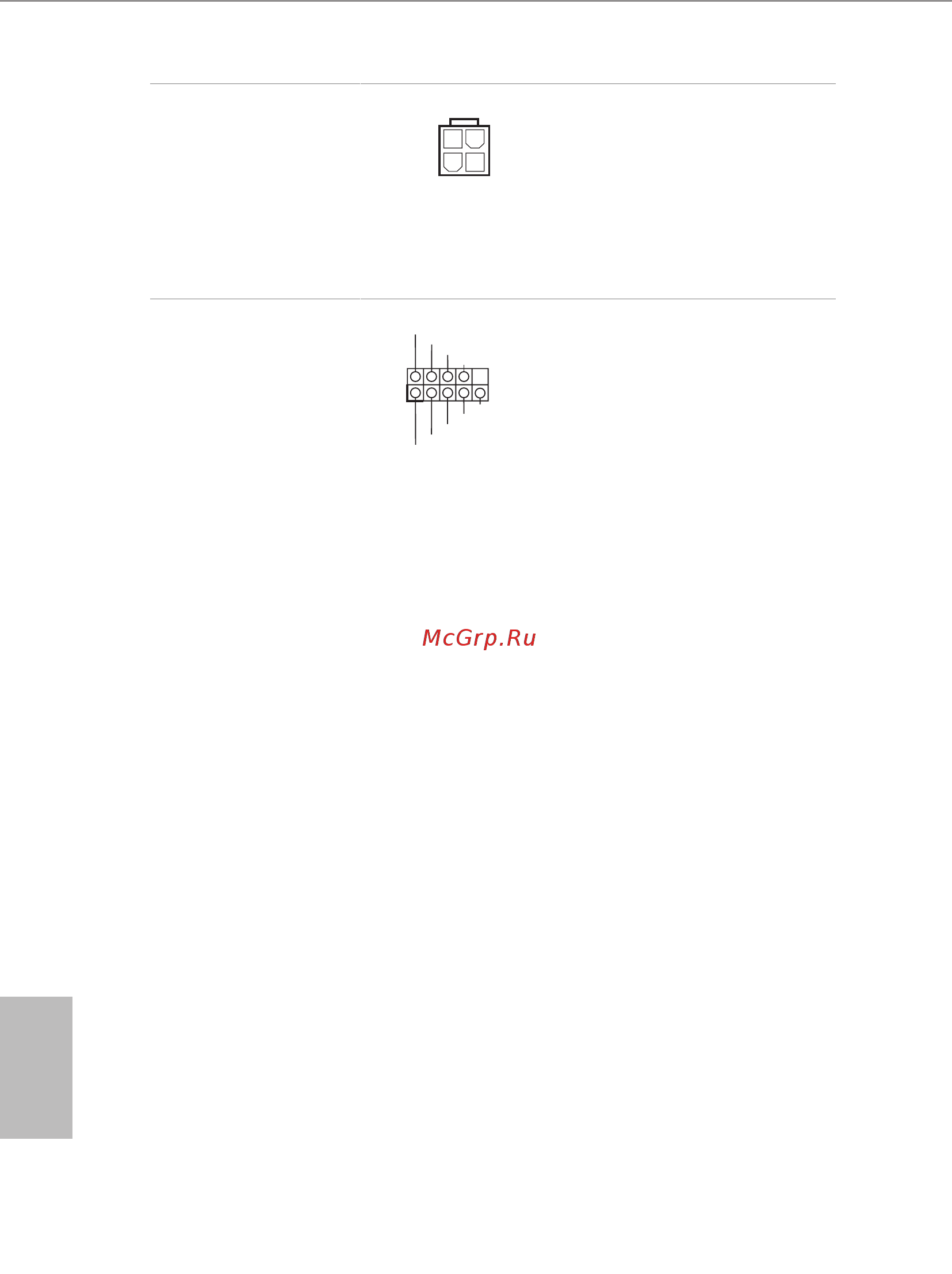

ATX-12-V-Netzanschluss
(4-polig, ATX12V1)
(siehe S. 1, Nr. 1)
An diesen Anschluss schließen
Sie ein ATX-12 V-Netzteil an.
*Der Netzteilstecker passt nur
in einer Richtung in diesen
Anschluss.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 14)
Diese COM1-Stileiste
unterstützt ein Modul für serielle
Ports.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
