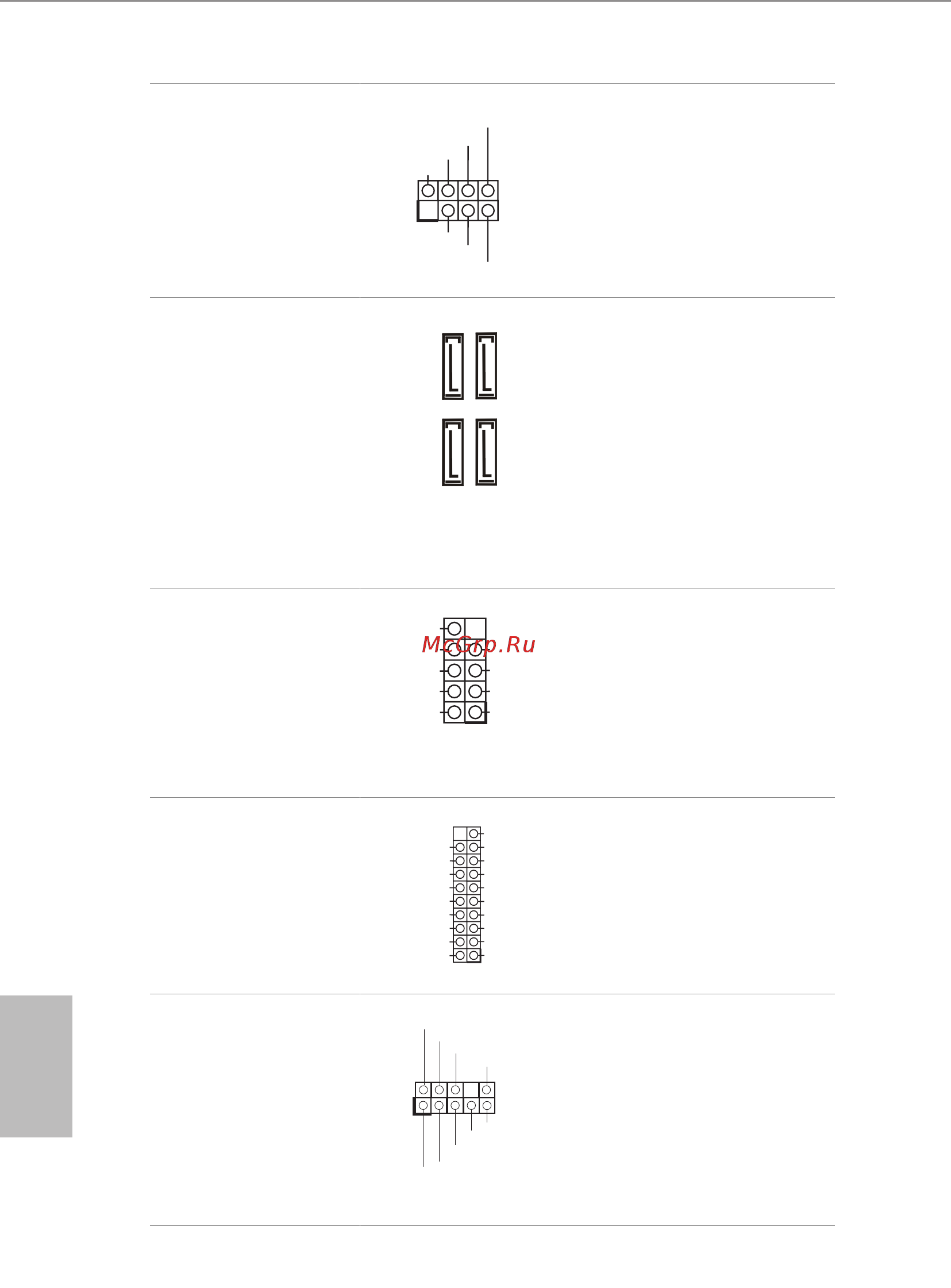

42
Deutsch
Gehäuseeingris- und
Lautsprecher-Stileiste
(7-polig, SPK_CI1)
(siehe S. 1, Nr. 13)
Bitte verbinden Sie Gehäusee-
ingrisvorrichtung und den
Gehäuselautsprecher mit dieser
Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 10)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 8)
(SATA3_4:
siehe S. 1, Nr. 9)
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 6)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 7)
Es gibt zwei Stileisten an
diesem Motherboard. Jede USB
2.0-Stileiste kann zwei Ports
unterstützen.
USB 3.2 Gen1-Stileiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 5)
Es gibt eine Stileiste an diesem
Motherboard. Jede USB 3.2
Gen1-Stileiste kann zwei Ports
unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 17)
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
SATA3_3
SATA3_4
SATA3_1
SATA3_2
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
