ASRock A320M/ac [132/164] 日本語

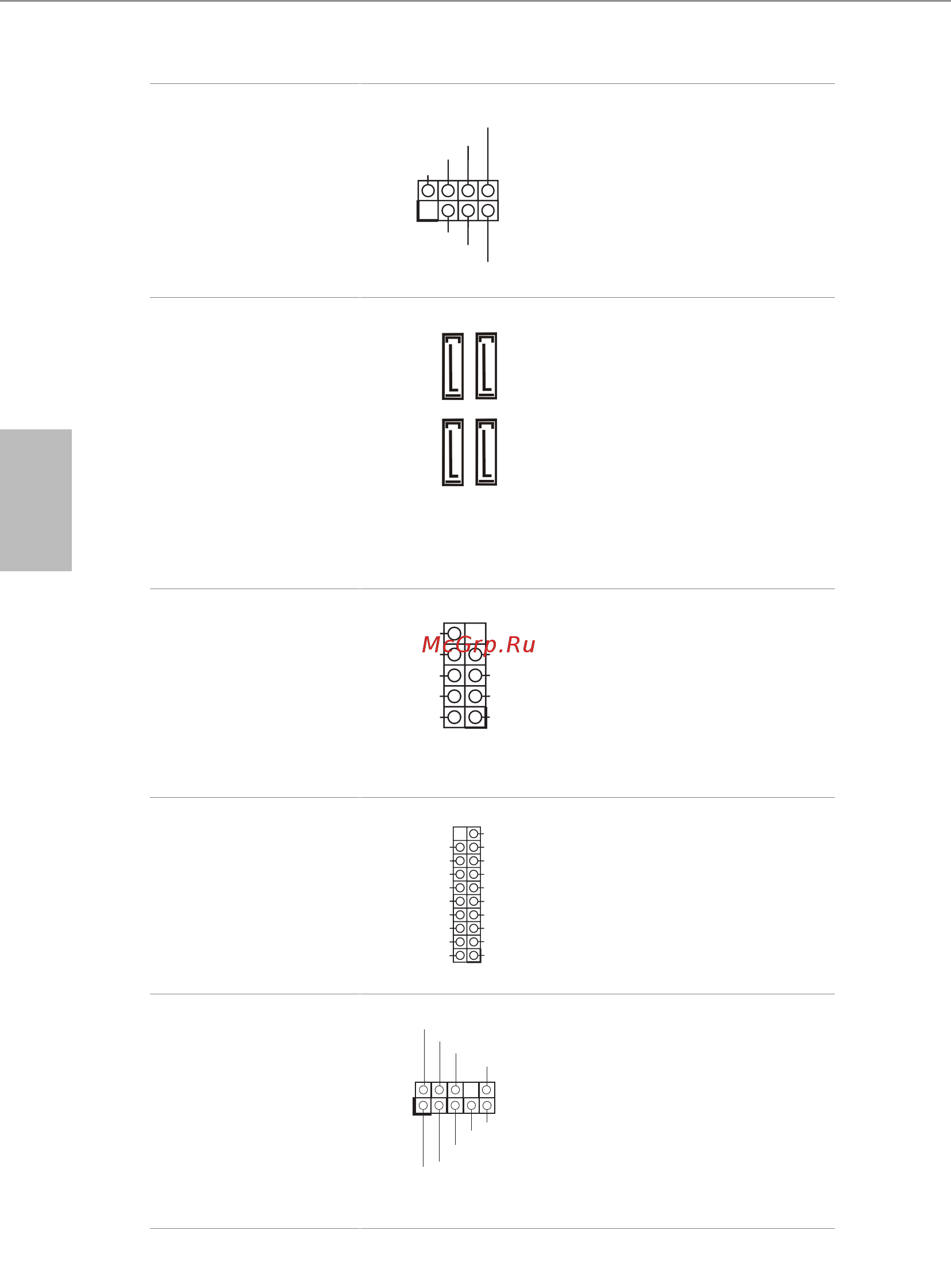

![ASRock A320M/ac [132/164] 日本語](/views2/1691311/page132/bg84.png)
130
日本語
シャーシイントルージョン
とスピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、No. 13 参照）
シャーシイントル ージョンと
シャーシスピーカーをこの
ヘッダーに接続してください。
シリアル ATA3 コ ネクタ
(SATA3_1:
p.1、No. 10 参照）
(SATA3_2:
p.1、No. 11 参照）
(SATA3_3:
p.1、No. 8 参照）
(SATA3_4:
p.1、No. 9 参照）
これら 4 つの SATA3 コネク
タ ー は 、最 高 6.0 Gb/s 秒のデー
タ転送速度で内部ストレー
ジデバイス用の SATA データ
ケーブルをサポートします。
USB 2.0 ヘッダ ー
（9 ピン USB_3_4）
（p.1、No. 6 参照）
（9 ピン USB_5_6）
（p.1、No. 7 参照）
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 2.0 ヘッダーは、2 つの
ポ ートを サ ポ ートで きます。
USB 3.2 Gen1 ヘッダ ー
（19 ピン USB3_5_6）
（p.1、No. 5 参照）
このマザーボードには 1 つの
ヘッダーが装備されています。
各 USB 3.2 Gen1 ヘッダーは、
2 つ の ポ ートを サ ポ ートでき
ます。
フロントパ ネ ル
オーディオヘッダー
（9 ピン HD_AUDIO1）
（p.1、No. 17 参照）
このヘッダーは、フロントオー
ディオ パ ネ ル にオ ー ディオデ
バイスを接続するためのもの
です。
SATA3_3
SATA3_4
SATA3_1
SATA3_2
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
