ASRock A320M/ac [145/164] A320m ac
![ASRock A320M/ac [145/164] A320m ac](/views2/1691311/page145/bg91.png)
143
A320M/ac
简体中文
简体中文

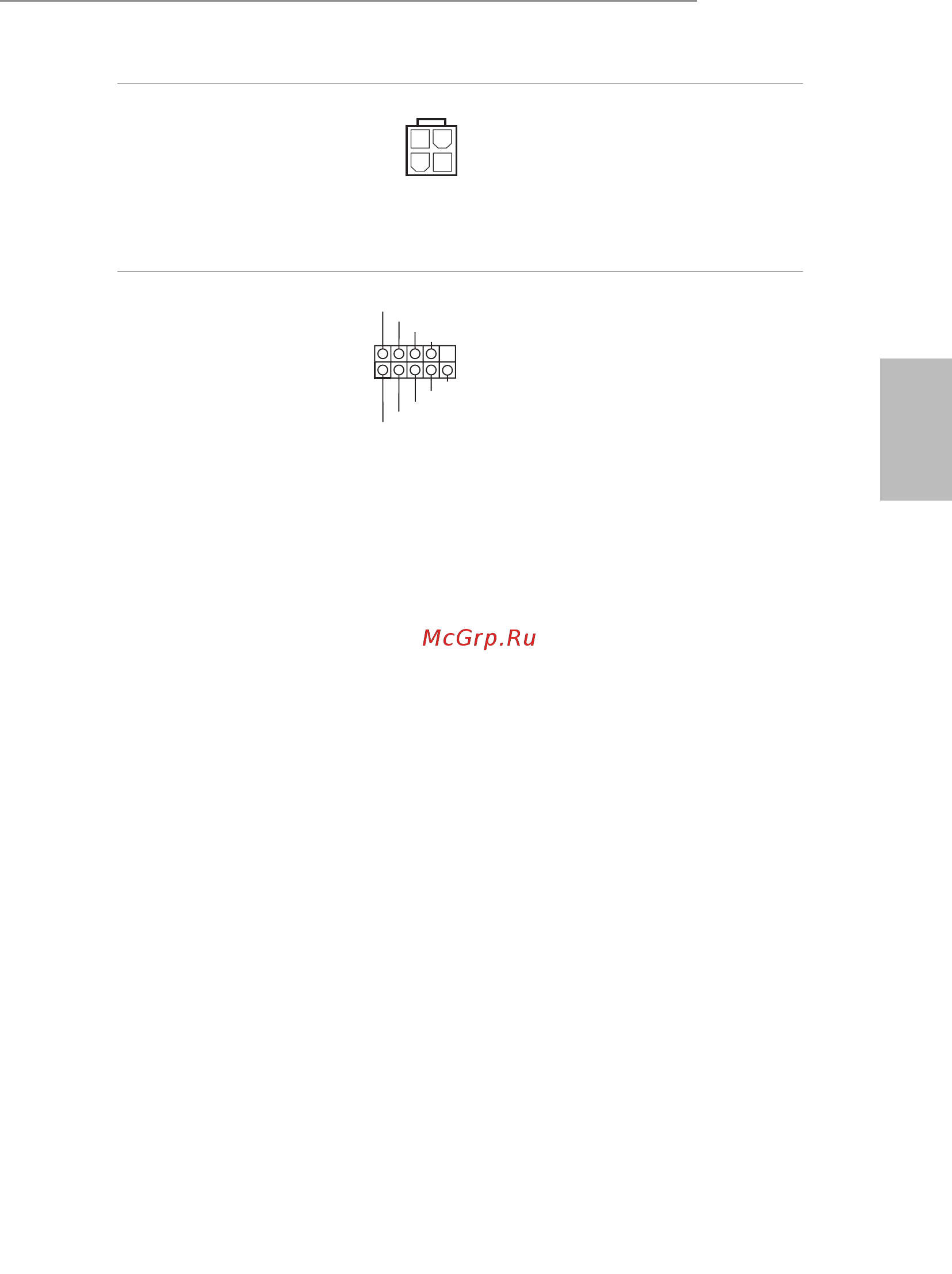

ATX 12V 电源接口
（4 针 ATX12V1）
（见第 1 页，第 1 个）
请将 ATX 12V 电源连接到此
接口。
* 电源插头只能从一个方向
插入此接口。
串行端口接头
（9 针 COM1）
（见第 1 页，第 14 个）
此 COM1 接头支持串行端口
模块。
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
