Руководство пользователя DS-12
14 www.symanitron.ru
5.1.2. Использование DS-tool
5.1.2.1. Обнаружение серверов устройств

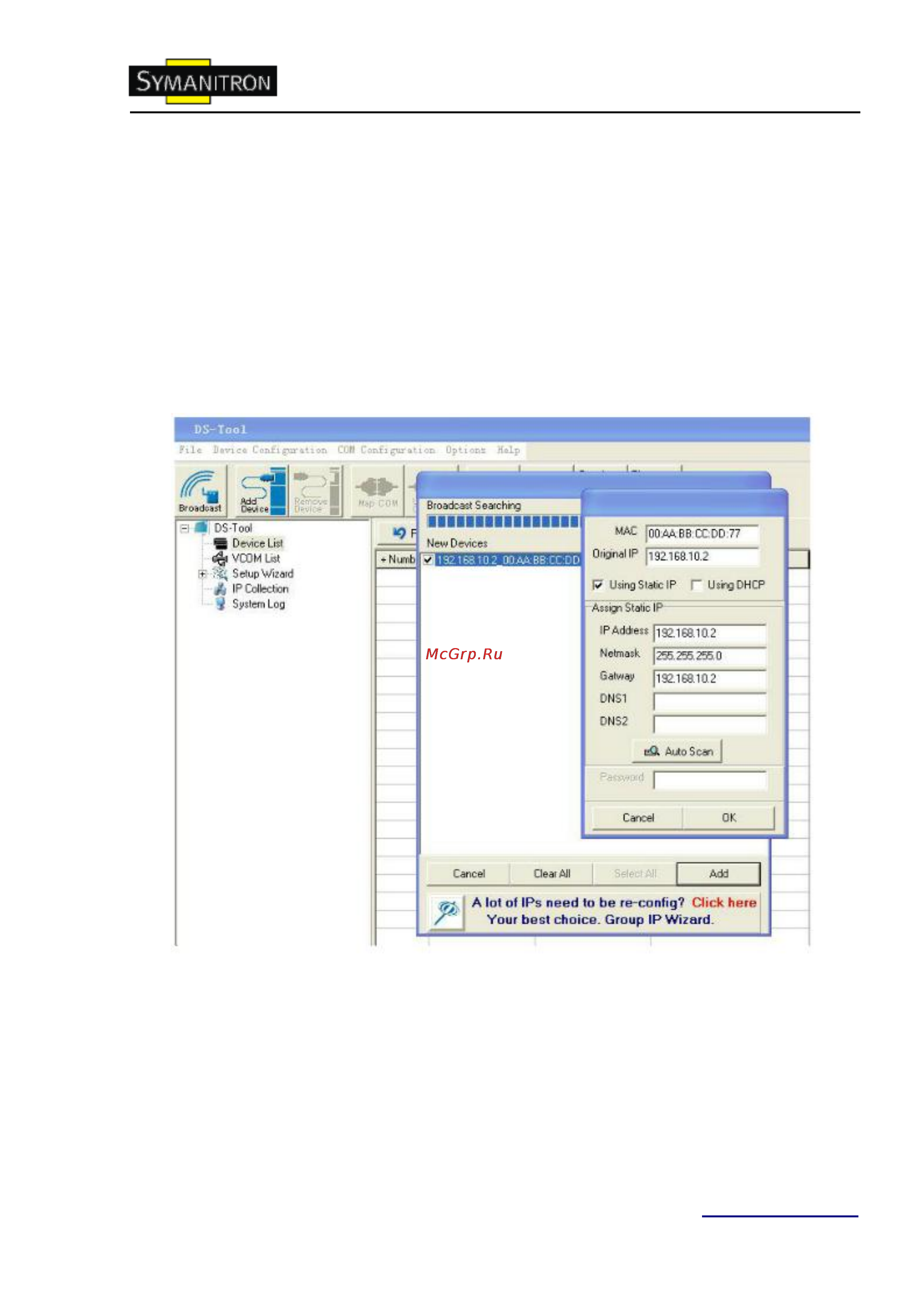

DS-tool будет рассылать широковещательные запросы и искать все доступные
DS устройства в сети. IP адрес устройства по умолчанию 192.168.10.2, выберите
найденное устройство, которое хотите использовать, и нажмите Add.
Вы можете задать статический IP адрес или использовать режим DHCP клиента
для автоматического назначения IP адреса. Нажмите ОК, чтобы добавить
устройство.
5.1.2.2. Настройка серверов устройств
Общие настройки
Эта страница содержит настройки названия устройства, SNTP сервера и Auto IP
Report автоматическое протоколирование IP адреса.
