Руководство пользователя DS-12
www.symanitron.ru 5
2.2. Крепление DS-12 на стену
Каждый DS-12 имеет еще один способ крепления. Панель настенного крепления
можно найти в комплекте. Следующие шаги показывают, как закрепить DS-12 на стену:

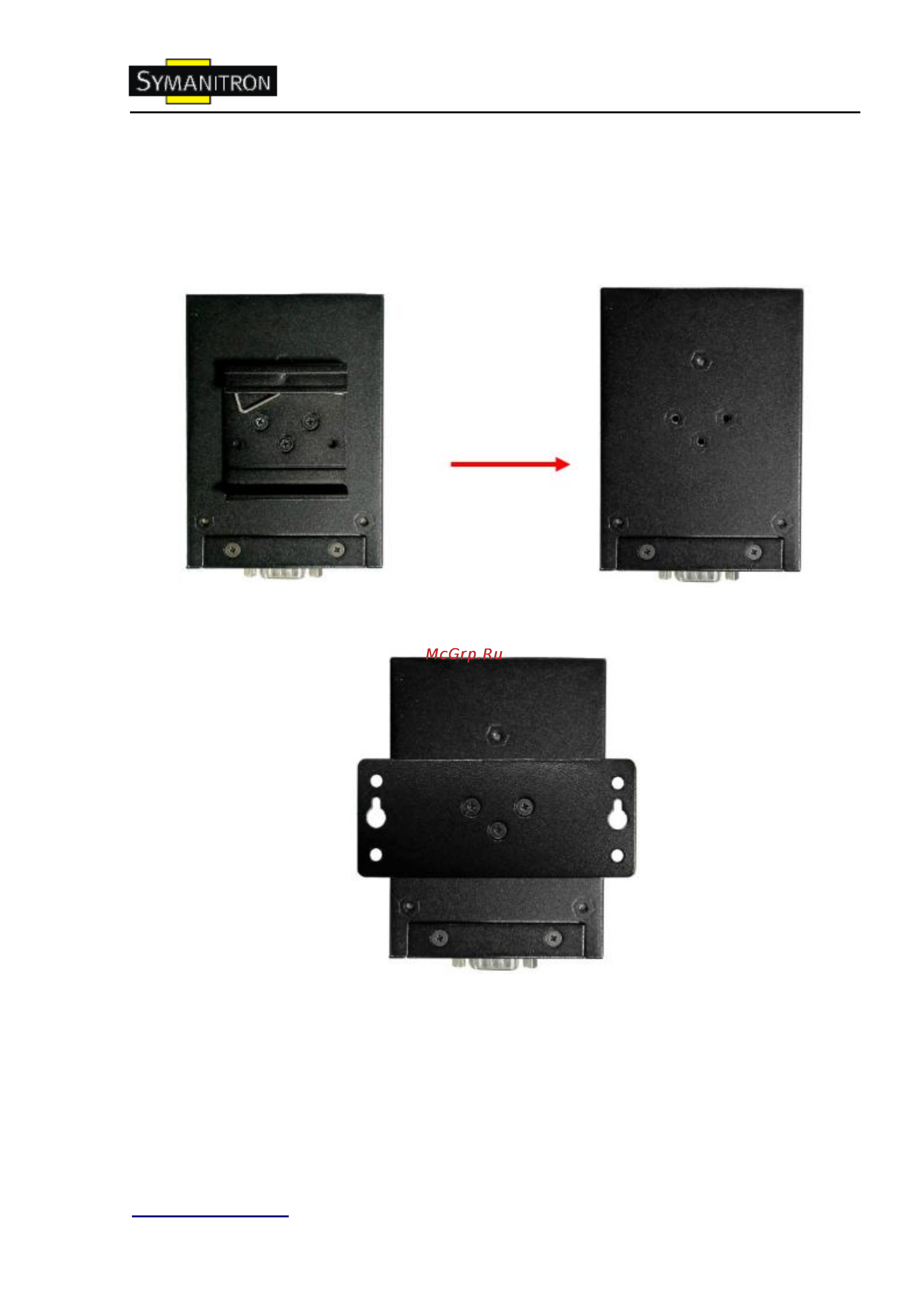

Шаг 1: Снимите крепление DIN-рейки
Шаг 2: Прикрепите к панели настенного крепления, используя 6 шурупов из
упаковки. Так же, как показано на рисунке:
Спецификация шурупов показана на рисунках ниже. Чтобы защитить DS-12от любых
повреждений, размер шурупов должен быть не больше размеров, использующихся на
серверах устройств.
