Руководство пользователя DS-12
8 www.symanitron.ru
сервер не отвечает
PWR2
Зеленый/
красный
Включен
Подключение постоянного тока
Мигающий
красный
Загорается при IP конфликте (конфликт
IP адресов), или когда DHCP или BOOTP
сервер не отвечает
ETH1
Зеленый/
оранжевый
Зеленый
включен/мигает
100 Мбит/с LNK/ACT
Оранжевый
включен/мигает
10 Мбит/с LNK/ACT
ETH2
Зеленый/
оранжевый
Зеленый
включен/мигает
100 Мбит/с LNK/ACT
Оранжевый
включен/мигает
10 Мбит/с LNK/ACT
Serial
Зеленый
Мигает
Последовательный порт передает данные
Красный
Мигает
Последовательный порт получает данные

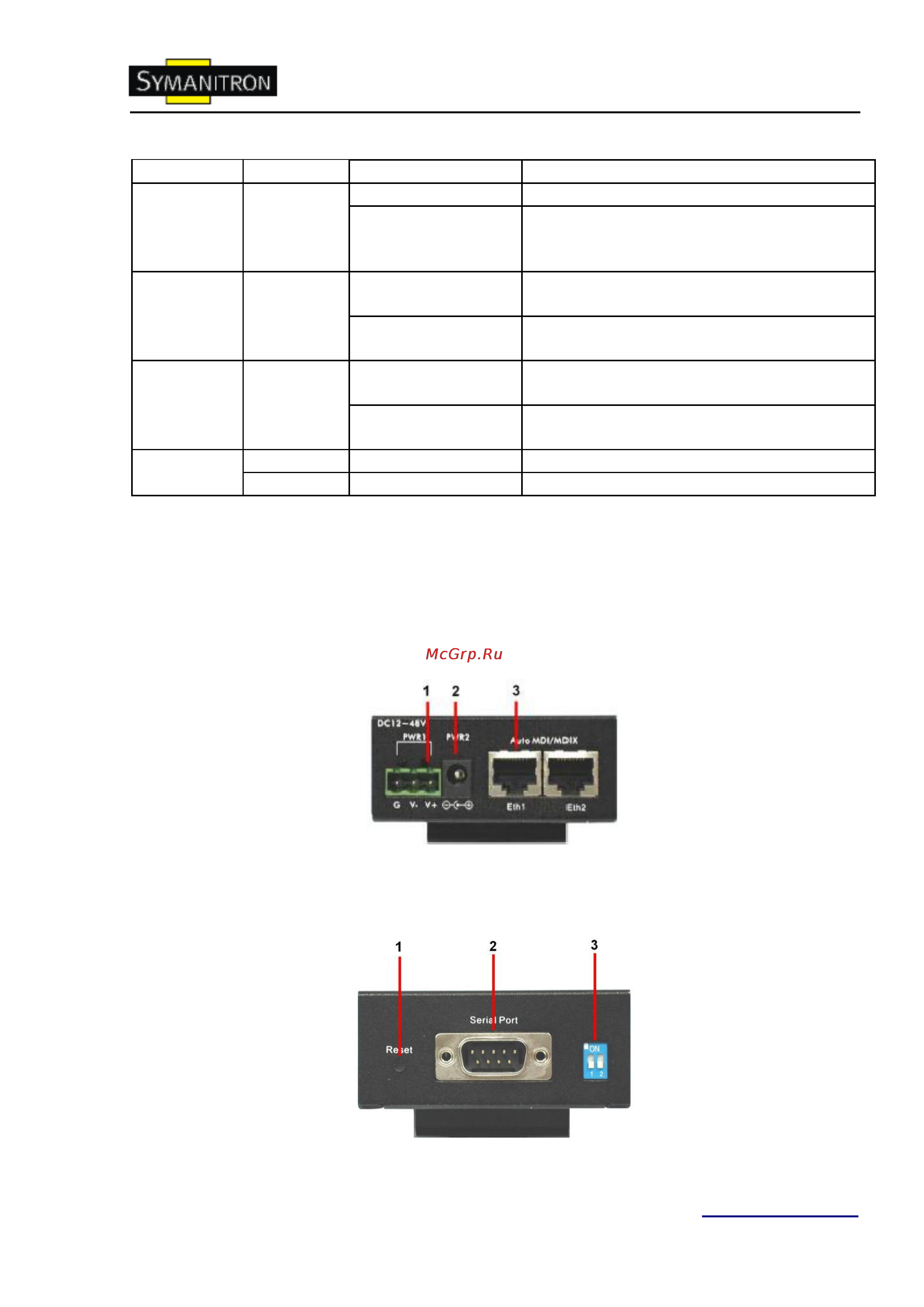

3.3. Верхняя панель
Элементы на верхней панели DS-12:
1. Клеммная колодка: PWR1 (12~48В постоянного тока)
2. Разъем питания: PWR2 (12~48В постоянного тока)
3. Ethernet коннектор RJ45: 10/100Base-T(X) Ethernet интерфейс
3.4. Нижняя панель
Элементы на нижней панели DS-12:
