Руководство пользователя DS-12
2 www.symanitron.ru

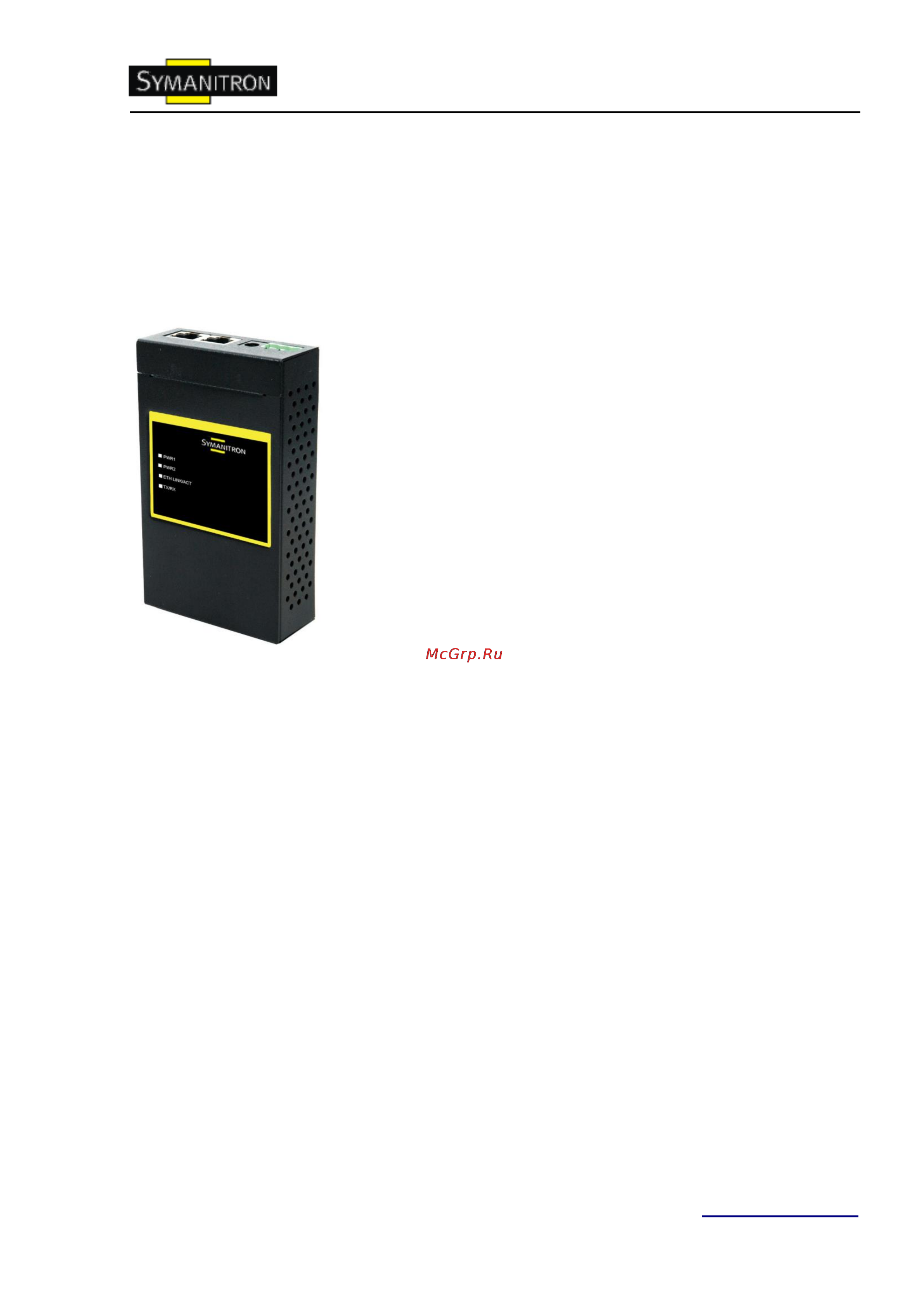

1. Описание устройства
1.1. Описание сервера устройств DS-12
DS-12 – 3-портовый сервер последовательных RS232/422/485 устройств с 2
резервируемыми портами. DS-12 предлагает множество функций для программного и
аппаратного резервирования, что обеспечивает высокоскоростную защищенную передачу
данных. При потере соединения на основном LAN порте, DS-12
автоматически переключается на другой LAN порт в течение 10
мс, гарантируя беспрерывную связь.
DS-12 также поддерживает работу в режиме Daisy Chain.
Во-вторых, DS-12 может посылать данные на 5 хостов
одновременно. Эта возможность обеспечивает сохранение всех
критических данных на разных хостах для того, чтобы избежать
потери данных при сбое в сети Ethernet или неисправности
хостов. Устройство также поддерживает шифрование данных с
SSL, что обеспечивает безопасную передачу данных.
В-третьих, DS-12 обеспечивает резервирование питания на
клеммной колодке и разъеме питания. DS-12 также
поддерживает функцию NAT для того, чтобы пользователи
могли управлять серверами изнутри или снаружи NAT сети.
Пользователи разных IP доменов смогут без труда использовать
DS-12. С помощью приложения для windows (DS-tool) можно
легко настраивать и управлять сервером устройств. Поэтому, DS-12 – лучшее решение для
передачи данных с резервированием в современном применении последовательных
устройств.
1.2. Характеристики ПО
Порты с резервированием Ethernet: время восстановления - менее 10 мс
Поддержка работы в режиме Daisy Chain
NAT проходимость: пользователь может управлять серверами через NAT
маршрутизатор
PPPoE для подключения к интернету
Шифрование данных с SSL для безопасной передачи данных
DDNS для службы доменных имен
Резервируемое питание: 12~48В постоянного тока на клеммной колодке и разъеме
питания
Резервные принимающие узлы: до 5 одновременно через Virtual COM; режимы
TCP Server, TCP Client, UDP.
Безопасное управление с помощью HTTPS и SSH
Универсальные режимы: Virtual Com, Serial Tunnel, TCP Server, TCP Client, UDP
