Руководство пользователя DS-12
26 www.symanitron.ru

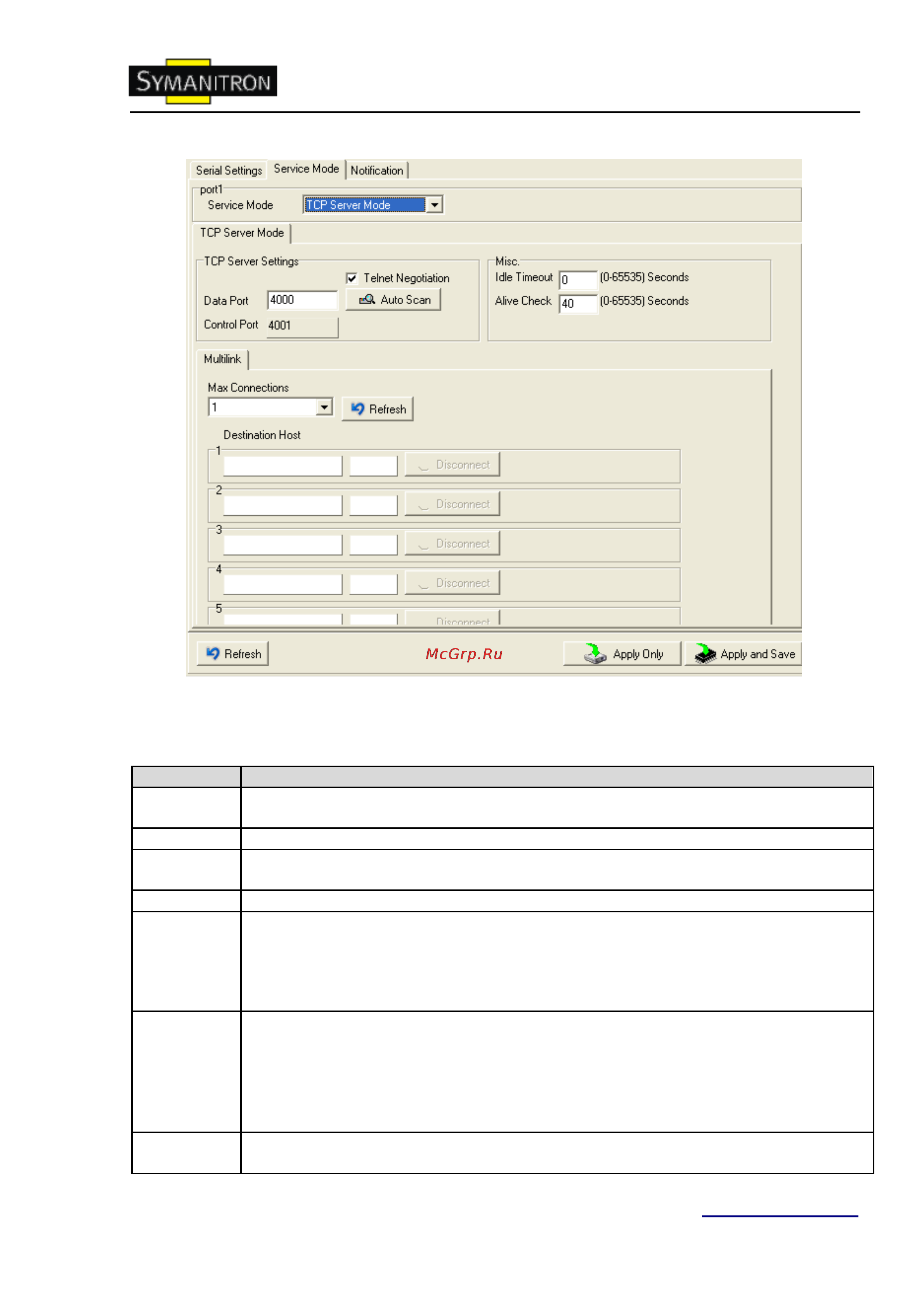

Рис. Режим TCP Server
Таблица режима TCP Server
Поле
Описание
Encryption
with SSL
Использование SSL для шифрования данных
Data Port
Определите номер порта для передачи данных
Telnet
Negotiation
Полная совместимость с Telnet
Auto Scan
Автоматический поиск порта для передачи данных
Idle Timeout
Когда последовательный порт останавливает передачу данных на определенный
промежуток времени (Idle Timeout), связь прерывается, порт освобождается и
совершает попытку соединения с другими узлами. 0 – функция отключена.
Значение по умолчанию – 0. Если включена мультисвязь (Multilink), эта функция
повлияет только на подключение первого компьютера.
Alive Check
Устройство будет отправлять пакет контроля состояния TCP через определенные
промежутки времени (Проверка состояния) на компьютер для проверки TCP
соединения.
Если TCP соединение неактивно, связь будет прервана и порт будет свободен. 0 –
функция отключена. Значение по умолчанию – 0.
Max
Connection
Максимальное количество одновременных подключений – 5, по умолчанию – 1.
