Руководство пользователя DS-12
www.symanitron.ru 35
Аутентификация
Вы можете установить пароль, чтобы избежать несанкционированного доступа через
сеть. Введите Old Password и New Password, чтобы изменить пароль. По умолчанию
пароля нет.

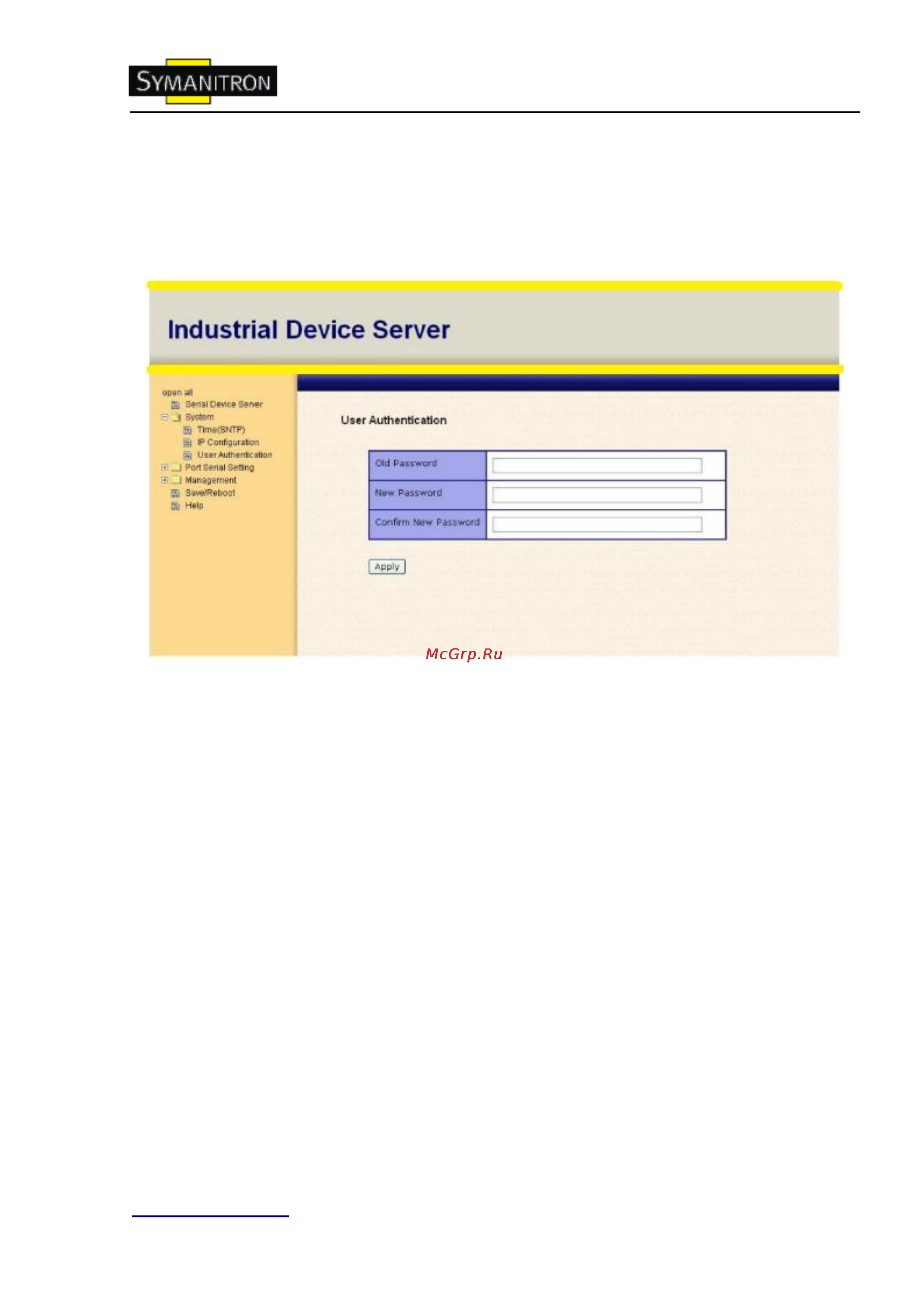

Рис. Аутентификация
5.2.1.2. Настройка последовательного порта
