Руководство пользователя DS-12
www.symanitron.ru 17

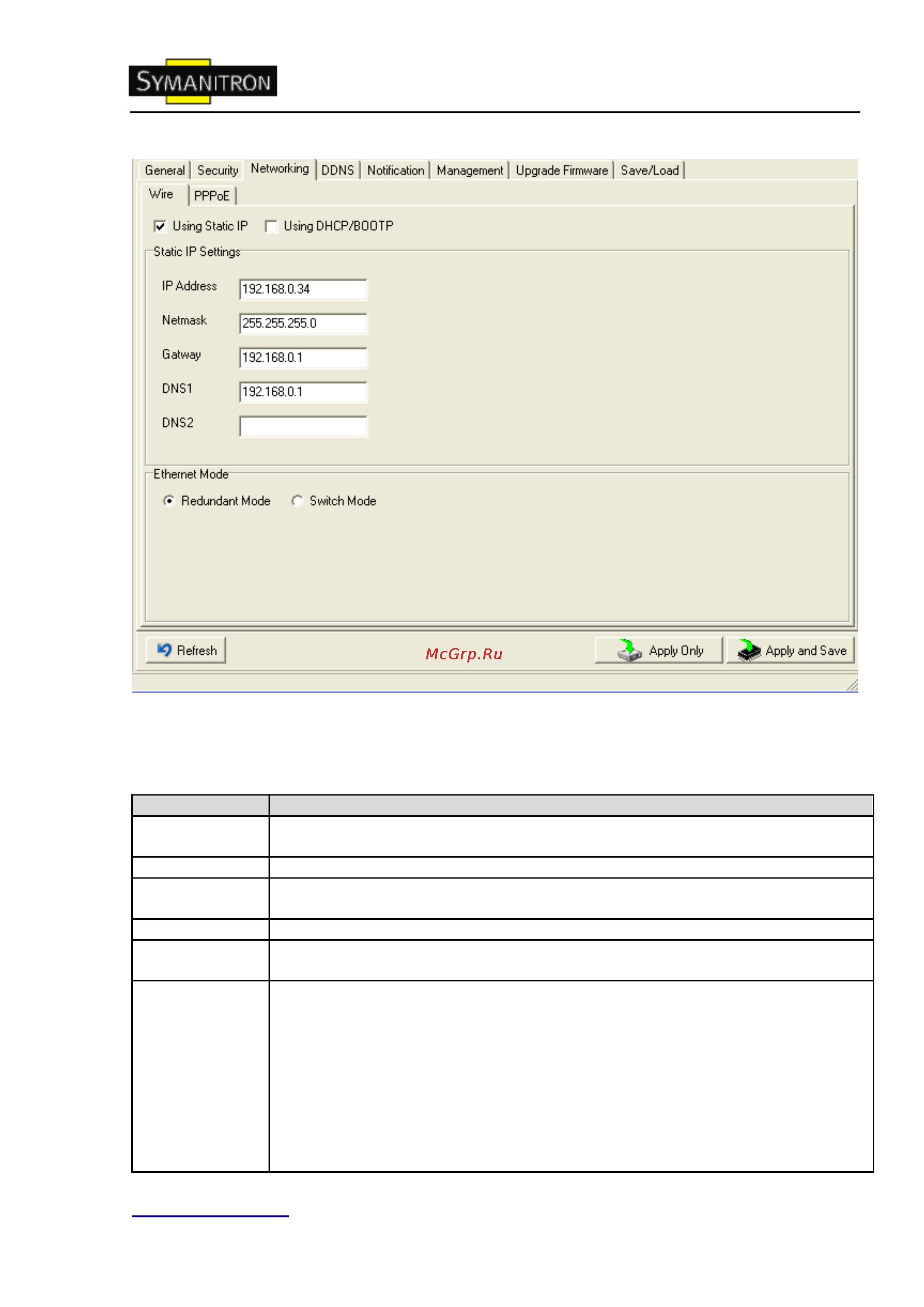

Рис. Сетевые настройки
Таблица сетевых настроек
Поле
Описание
Using
DHCP/BOOTP
DHCP сервер автоматически назначит IP адрес в вашей сети.
Static IP Address
Назначение IP адреса вручную.
Subnet Mask
Чтобы взаимодействовать в сети, все устройства должны быть в одной подсети.
Gateway
Введите IP адрес маршрутизатора в вашей сети.
DNS Server
Введите IP адрес DNS сервера. DNS сервер транслирует доменные имена в IP
адрес.
Switch Mode
Redundant:
При разрыве соединения между основным портом и LAN, сервер устройств
автоматически переключается на другой LAN порт в течение 10 мс,
обеспечивая беспрерывное соединение.
Switch:
Поддержка функции Daisy Chain для сокращения использования портов
Ethernet коммутатора
