Руководство пользователя DS-12
18 www.symanitron.ru

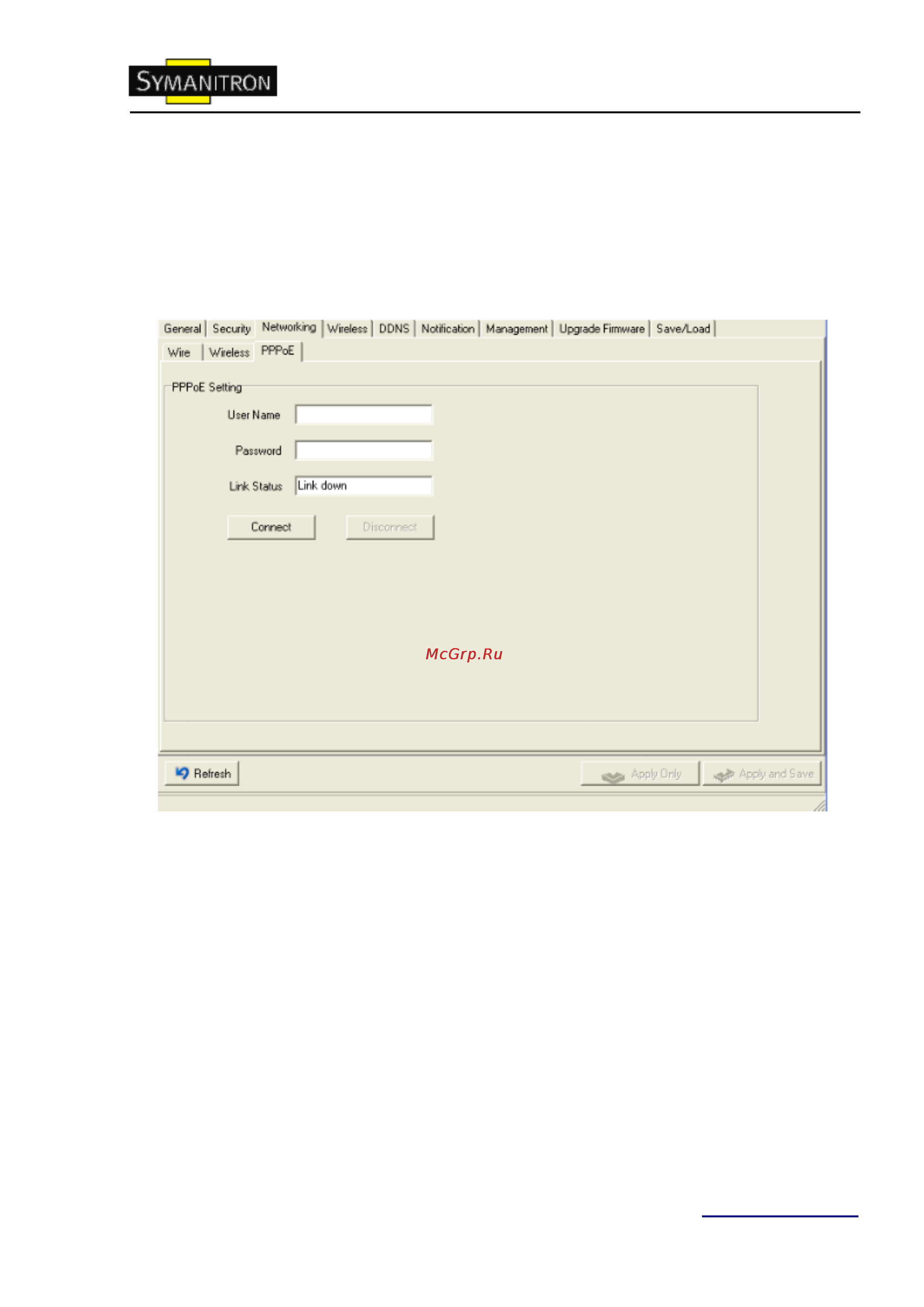

PPPoE
PPPoE (Point-to-point protocol over Ethernet). Устройство может использовать режим
PPPoE для подключения к сети. Введите имя пользователя и пароль, нажмите Connect.
Если устройство подключено, статус Link изменится на Link up, и устройство получит IP
адрес из PPPoE сервера. Нажмите Disconnect, чтобы отключить PPPoE соединение.
DDNS
Сервис Dynamic DNS позволяет обозначить динамический IP адрес как статическое
имя хоста, позволяя упростить доступ к вашему компьютеру с разных локаций в
Интернете.
