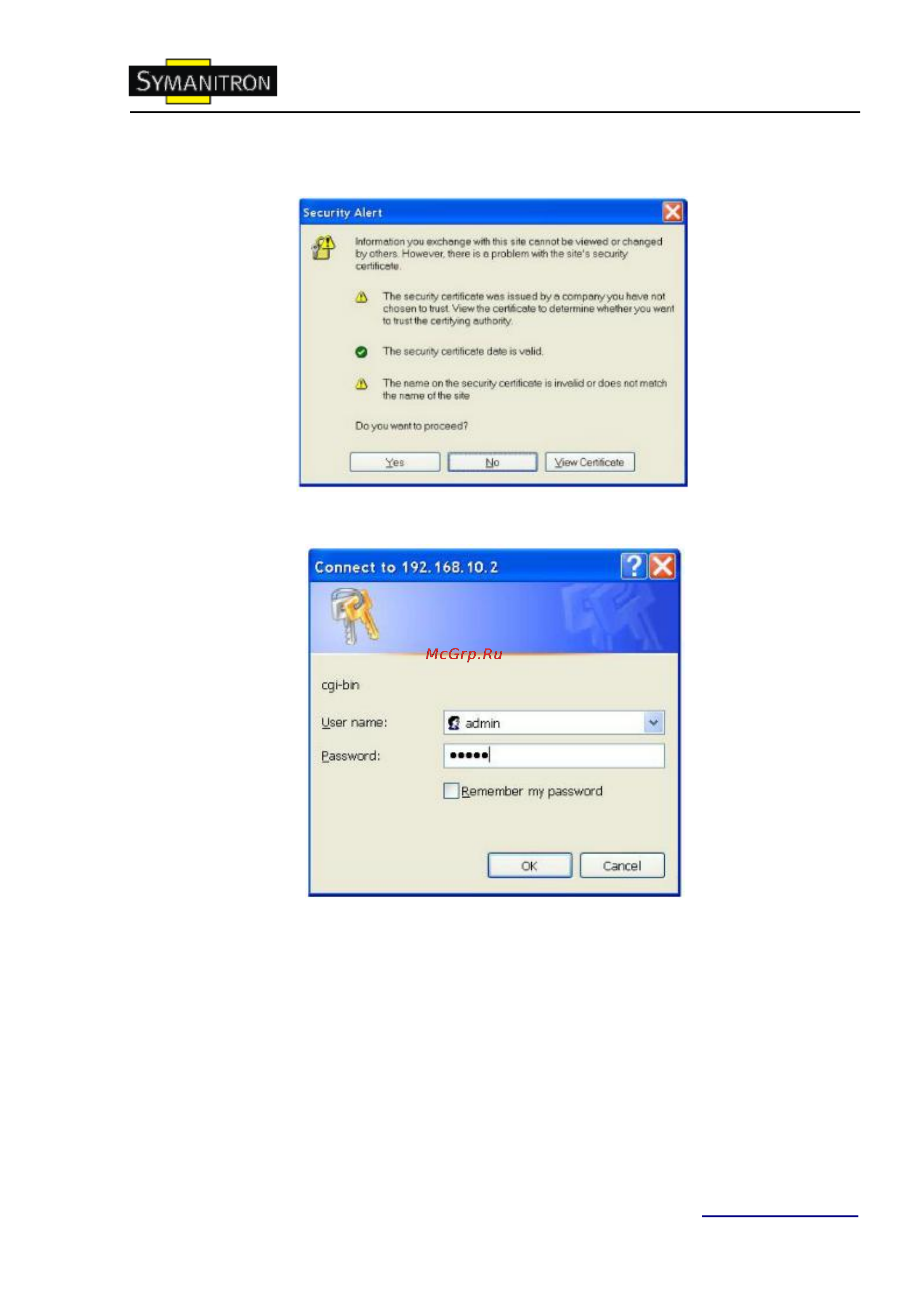

Руководство пользователя DS-12
30 www.symanitron.ru
Шаг 2: Нажмите Yes в диалоговом окне.
Шаг 3: Введите имя пользователя и пароль, нажмите ОК.
*Только если установлен пароль.
Шаг 4: Будет показана информация о системе
