4 Монтаж
10 Руководство по установке и техническому обслуживанию ecoTEC plus 0020261380_02
8 Штуцер измерения
давления газа
9 Подключение
системы дымохо-
дов/воздуховодов
10 Слив динамической
системы воздухоотде-
ления
Размер A
VU 486/5-5 (H-INT IV) 405 мм
VU 656/5-5 (H-INT IV) 473 мм

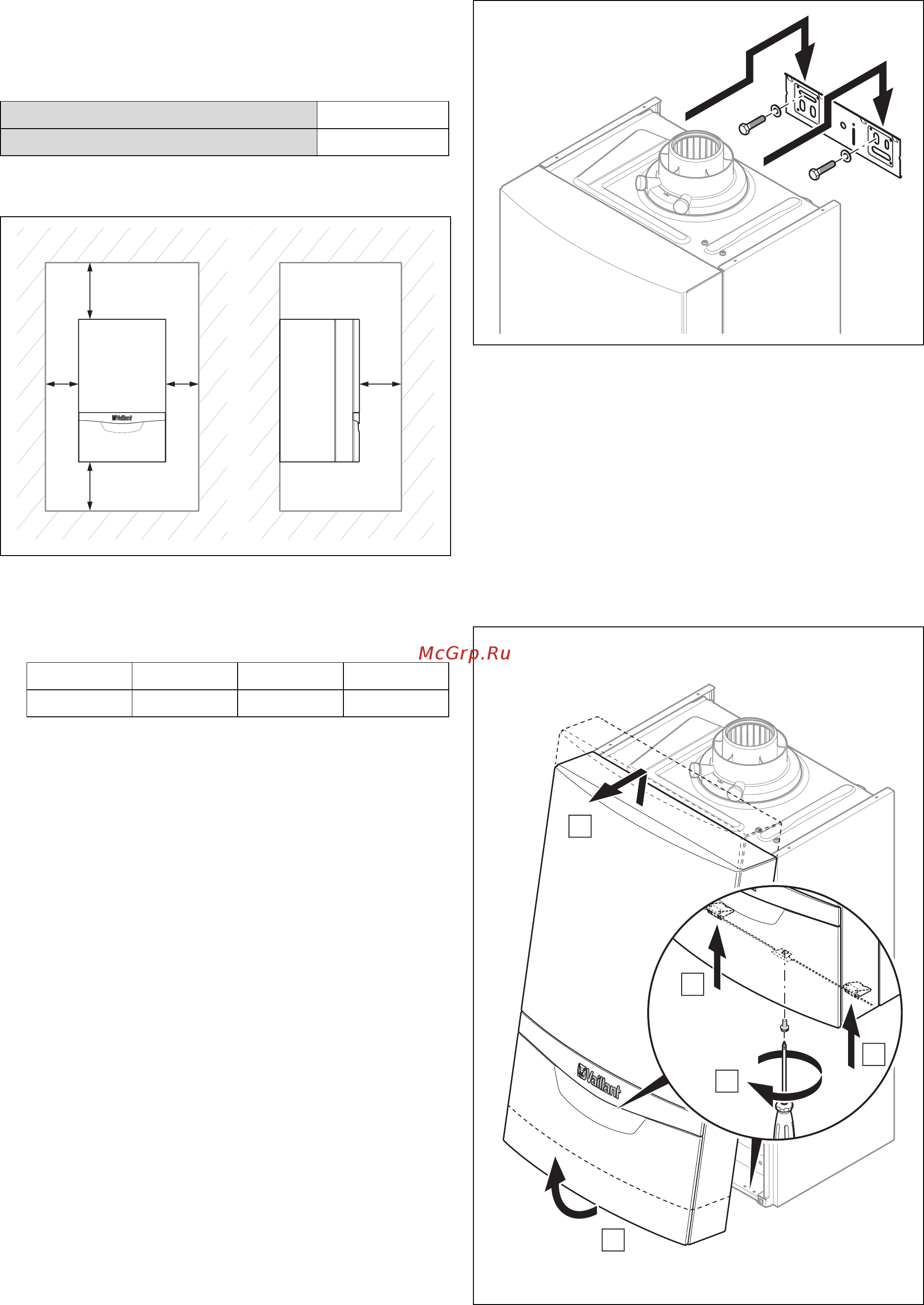

4.4 Минимальные расстояния
C C
AB
D
▶ При использовании принадлежностей учитывайте
минимальное расстояние и свободное пространство
для монтажа.
Минимальные расстояния
A B C D
≥ 275 мм ≥ 180 мм ≥ 5 мм ≥ 500 мм
– Оптимальный размер (B).: ≈ 250 мм
– Оптимальный размер (C).: ≈ 50 мм
– Размер (D).: Для более удобного доступа при ра-
ботах по техническому обслуживанию расстояние
перед изделием можно уменьшить до 5 мм, если
перед изделием находится дверь
4.5 Расстояние к воспламеняющимся деталям
Расстояние от изделия до компонентов из воспламеняю-
щихся материалов необязательно должно быть больше
минимального расстояния.
4.6 Использование монтажного шаблона
▶ Используйте монтажный шаблон, чтобы определить
места, где нужно просверлить отверстия и выполнить
сквозной проход.
4.7 Навешивание прибора
1. Проверьте несущую способность стены.
2. Учитывайте общий вес изделия.
3. Используйте только допустимый для данной стены
крепёж.
4. При необходимости позаботьтесь о наличии на ме-
сте установки приспособления для подвешивания
достаточной грузоподъёмности.
5. Навесьте прибор, как описано.
4.8 Демонтаж и монтаж передней облицовки
4.8.1 Демонтаж передней облицовки
A
B
B
C
D
1. Ослабьте винт (A)..
