Монтаж 4
0020261380_02 ecoTEC plus Руководство по установке и техническому обслуживанию 11
2. Чтобы разблокировать переднюю облицовку, на-
жмите обе крепёжные скобы (B). внутрь.
3. Взявшись за нижний край передней облицовки, по-
тяните её на себя (C)..
4. Поднимите переднюю облицовку вверх и выведите
её из крепления (D)..

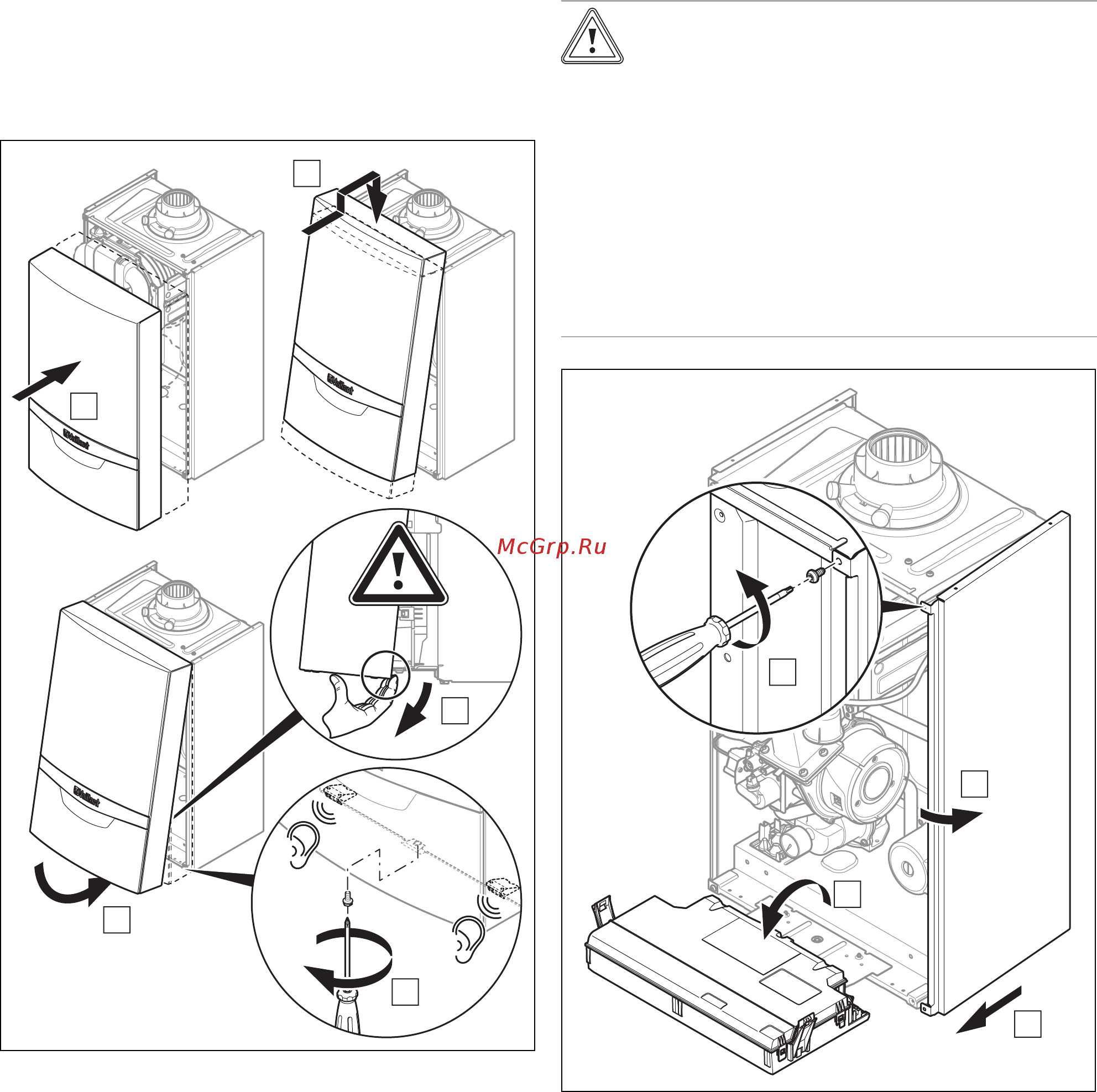

4.8.2 Монтаж передней облицовки
C
B
A
D
E
1. Насадите переднюю облицовку (A). на верхние дер-
жатели (B)..
2. Подведите нижний край передней облицовки к изде-
лию (C)..
3. Прижмите переднюю облицовку к изделию. При
этом следите за тем, чтобы не повредить изоляцию
(D)..
4. Обе крепёжные скобы передней облицовки должны
защёлкнуться.
5. Затяните винт (E)., чтобы зафиксировать переднюю
облицовку.
4.9 Демонтаж/монтаж боковой части
4.9.1 Демонтаж боковой части
Осторожно!
Вероятность материального ущерба в
результате механической деформации!
После демонтажа обеих боковых частей
возможна механическая деформация из-
делия, способная причинить повреждения,
например, трубной обвязки и вызвать не-
герметичность.
▶ Всегда демонтируйте только одну боко-
вую часть, и никогда - обе части одно-
временно.
2X
A
B
C
D
▶ Демонтируйте боковую часть, как показано на ри-
сунке.
4.9.2 Монтаж боковой части
▶ Смонтируйте боковую часть. При этом действия вы-
полняйте в последовательности, обратной снятию.
